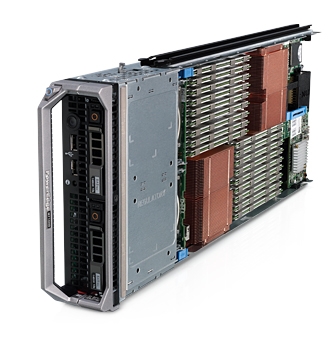

Dell™ Блейд-сервер PowerEdge M710HD

Общие характеристики
Двухпроцессорный сервер корпоративного класса половинной высоты с высокой плотностью установки памяти

Блейд-сервер PowerEdge™ M710HD создан для обеспечивания эффективной работы бизнес-приложений, уменьшения площади центра обработки данных, упрощения управления данными и сокращения времени обслуживания системы.

Огромная пропускная способность ввода-вывода, мощные вычислительные возможности ядер процессора и сверхвысокая плотность установки модулей памяти позволяет блейд-серверу PowerEdge M710HD справляться с самыми интенсивными рабочими нагрузками центра обработки данных.

  • Гибкие возможности развертывания благодаря нескольким вариантам подключений по протоколам iSCSI, Ethernet, Fibre Channel и InfiniBand (10GbE, QDR IB, FC 8 Гбит/с и другие)
  • Модульная дочерняя сетевая плата для будущих интегрированных возможностей сетевых подключений
  • Надежный высокопроизводительный процессор Intel® Xeon®серии 5600, содержащий до 12 ядер
  • Максимальная плотность установки оперативной памяти с использованием 18 разъемов для модулей DIMM для экономичного наращивания памяти DDR3



Расширенная адресуемая память в двухпроцессорном блейд-сервере половинной высоты позволяет использовать большее число виртуальных машин с существующей лицензией гипервизора, что помогает сэкономить деньги и увеличить количество развернутых виртуализованных систем с использованием существующих ресурсов.

Опциональные, надежные, встроенные гипервизоры и отказоустойчивые жесткие диски благодаря аппаратному RAID-контроллеру обеспечивают резервирование, позволяющее защитить данные организации от потери или повреждения.

Конструкция блейд-шасси Dell M1000e с оптимизированным воздушным потоком в сочетании с высокоэффективными вентиляторами и блоками питания обеспечивает высокую эффективность питания и охлаждения серверов PowerEdge™ M710HD, а также снижение общего уровня энергопотребления. Все это позволяет использовать высвобождающиеся киловатт-часы в другом месте в центре обработки данных.

Встроенные в сервер функции управления системой и контроллер управления шасси (CMC) дают возможность любому предприятию уделять больше времени основной деятельности и меньше - обслуживанию ИТ-инфраструктуры.

Процессор

Четырех- и шестиядерные процессоры Intel® Xeon® серии 5500 и 5600 с уровнем тепловой мощности 60, 80 и 95 Вт

Количество процессоров  - 2

Операционная система

  • Microsoft® Windows Server® 2008 с пакетом обновления 2 (SP2), x86/x64 (x64 с технологией Hyper-V®)
  • Microsoft® Windows Server® 2008 R2 с пакетом обновления 1 (SP1), x64 (с технологией Hyper-V v2)
  • Novell® SUSE® Linux® Enterprise Server v11, x86/x64, с пакетом обновления 1 (SP1)
  • Red Hat® Enterprise Linux® Server v5.5, x86/64
  • Red Hat® Enterprise Linux® AS/ES v4.8, x86/64

Опции виртуализации:
  • Citrix® XenServer™
  • Microsoft® Hyper-V® на основе Microsoft® Windows Server® 2008
  • VMware® vSphere™ 4.1 (с технологией VMware ESX® 4.1, VMware ESXi™ 4.1 или ESXi 5.0)



Набор микросхем

  • Intel® 5520



Память

  • До 288 Гб (18 разъемов для модулей памяти DIMM): 1 Гб /2 Гб /4 Гб /8 Гб /16 Гб DDR3 с ECC
  • До 1333 МГц



Встроенный гипервизор (опционально)

  • Citrix® XenServer™ v 5.6 (embedded option available)
  • Microsoft® Windows Server® 2008, with Hyper-V™
  • VMware® vSphere™ Version 4.1 (including ESX v4.1/ESXi™ v4.1)



Система хранения данных

 Жесткие диски с возможностью горячей замены:

  • 2,5-дюймовые твердотельные накопители SATA,
  • жесткие диски SAS (15 000 об/мин, 10 000 об/мин)

Максимальный размер внутренней системы хранения данных:
  • до 1,2 Тбайт на каждый блейд-модуль



Отсеки для дисководов

  • Два 6 см диска SAS/твердотельных накопителя с возможностью горячего переключения



Мезонинные платы ввода-вывода

Мезонинные платы и модули коммутаторов, установленные во все разъемы, обеспечивают поддержку до трех коммутационных сетей ввода-вывода с полным резервированием для каждого блейд-сервера.

Ethernet 1 и 10 Гбит/с

  • Двухпортовая сетевая плата Broadcom® Gb Ethernet с механизмом разгрузки TCP/IP (BCM-5709S)
  • Четырехпортовая сетевая плата Intel® Gb Ethernet
  • Четырехпортовая сетевая плата Broadcom® Gb Ethernet (BCM-5709S)
  • Двухпортовая сетевая плата Intel® 10Gb Ethernet
  • Двухпортовая сетевая плата Broadcom® 10Gb Ethernet (BCM-57711)
  • Двухпортовая мезонинная плата адаптера для конвергентных сетей Brocade® BR1741M-k


Адаптеры для конвергентных сетей и 10Gb Enhanced Ethernet (CEE/DCB/FCoE):

  • Двухпортовый адаптер Intel® 10Gb Enhanced Ethernet (поддержка FcoE для использования в будущем)
  • Двухпортовый адаптер для конвергентных сетей Emulex® (OCM10102-F-M) — поддерживает CEE/DCB 10GbE + FCoE
  • Двухпортовый адаптер для конвергентных сетей Qlogic® (QME8142) — поддерживает CEE/DCB 10GbE + FCoE
  • Двухпортовый адаптер для конвергентных сетей Qlogic® (QME8242-k) — поддерживает 10GbE + NPAR


Адаптеры Fibre Channel

  • Двухпортовый адаптер главной шины с FC-интерфейсом QLogic® FC8 (QME2572)
  • Двухпортовый адаптер главной шины с FC-интерфейсом Emulex® FC8 (LPe1205-M)
  • Транзитный модуль Emulex® с протоколом FC 8 или 4 Гбит/с


Infiniband

Двухпортовая плата Mellanox® ConnectX-2™ стандарта DDR (удвоенная скорость передачи данных) и QDR (учетверенная скорость передачи данных) InfiniBand



Контроллеры RAID

  • Встроенный контроллер SAS PERC H200 (6 Гбит/с)

Сетевые подключения

Четыре встроенные сетевые платы Broadcom® 5709S Gigabit с переключением при отказе и выравниванием нагрузки

  • Механизм разрузки TCP/IP (TOE) поддерживается Microsoft® Windows Server® 2003 с пакетом обновления 1 (SP1) или более поздней версии и Scalable Networking Pack. Механизм разгрузки iSCSI поддерживается ОС Windows Server® 2003 с пакетом обновления 1 (SP1) или более поздней версии, Red Hat® Enterprise Linux® 5 и SUSE® Linux® Enterprise Server 10.
  • Scalable Networking Pack для Windows Server® 2003 не требуется.

Поддержка загрузки из сети хранения данных (iSCSI и FC)
Опциональные дополнительные сетевые платы. См. раздел "Мезонинные платы ввода-вывода"
Опциональные дополнительные адаптеры главной шины. См. раздел "Мезонинные платы ввода-вывода"



Питание

  • Обеспечивается блейд-шасси Dell M1000e



Видеоплата

  • Встроенная видеоплата Matrox G200 с памятью 8 Мбайт



Корпус

Блейд-сервер PowerEdge M710HD можно установить только в блейд-шасси PowerEdge M1000e. В блейд-шасси M1000e помещается до 16 блейд-серверов половинной высоты. В блейд-шасси M1000e можно сочетать блейд-серверы максимальной и половинной высоты без ограничений.

Размеры и вес (только блейд-сервер):
Высота: 19 см
Ширина: 5 см
Глубина: 49 см



Управление

Программные средства Dell™ OpenManage™
  • Интеграция с системами управления других поставщиков на базе программы Dell по сертификации партнеров
  • BMC, совместимый с IPMI2.0
Altiris® Deployment Solution для блейд-серверов Dell
Сокращение времени развертывания системы с нескольких часов до нескольких минут

Интегрированный контроллер удаленного доступа Dell (iDRAC)
Внеполосное создание предупреждений, отслеживание состояния, проведение инвентаризации, а также поиска и устранения неисправностей с помощью защищенного веб-интерфейса или интерфейса командной строки (telnet/SSH)

Переадресация консоли
  • vMedia (виртуальный носитель) — подключение оптических или жестких дисков к блейд-серверу с удаленных рабочих станций по сети
  • vKVM (виртуальный КВМ-переключатель) — внеполосная консоль удаленного управления, поддерживающая подключаемые модули Java или ActiveX
  • Поддержка IPMI 2.0



Совместимость со стойками

  • Обеспечивается блейд-шасси Dell M1000e
