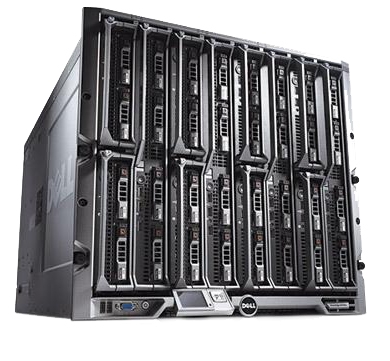

Блайд-шасси PowerEdge M1000e (корпус для блейд-серверов) помогает сократить затраты и упростить управление ресурсами блейд-серверов.

Использование следующего набора средств для управления блейд-серверами позволяет упростить эту задачу:

• Контроллеры централизованного управления, которые обеспечивают резервирование и безопасные способы доступа, позволяющие управлять несколькими корпусами и десятками блейд-серверов с одной консоли
• Динамическое управление энергопотреблением, которое обеспечивает возможность установки верхних/нижних пределов, что позволяет блейд-серверами эффективно работать, не превышая установленные ограничения по энергопотреблению.
• Опциональный встроенный КВМ-переключатель, который упрощает настройку и развертывание, обеспечивает полную интеграцию в существующую инфраструктуру КВМ-переключателей, а также поддерживает два порта USB и один видеопорт на передней панели управления корпуса M1000e.
• Интерфейсы SSL и Telnet/SSH (командной строки); поддержка нескольких уровней ролей пользователей и разрешений, включая интеграцию со службами Microsoft® Active Directory.
• Возможность управления отдельными блейд-серверами или группами, в одном или нескольких корпусах, а также внутри центра обработки данных или в удаленных узлах, расположенных по всему миру, с помощью контроллера управления корпусом Dell (CMC). Он включает:
• Единый защищенный интерфейс учета и настройки, а также мониторинга и предупреждения для корпуса и всех установленных компонентов.
• Возможность управления несколькими корпусами с помощью одного встроенного интерфейса без агентов, охватывающего девять корпусов и до 144 серверов.
• Распространение параметров настройки корпуса из главного корпуса на остальные корпусы, объединенные в кластер.
• Автоматические обновления системы BIOS и микропрограммы на одном или всех 16 блейд-серверах, установленных в корпусе.
• Профиль сохраненных настроек BIOS, который можно развернуть на одном или всех 16 блейд-серверах, установленных в корпусе.
• Мониторинг и управление энергопотреблением и тепловыделением в реальном времени, включая управление потребляемой мощностью с функцией сброса максимальных и минимальных значений.
• Ограничение электропитания на уровне системы и определение приоритетов на основе разъемов.

Преимущества эффективного теплоотвода технологии Dell Energy Smart:

• До шести источников питания с возможностью горячего переключения.
• Девять резервных модулей вентиляторов с возможностью горячего переключения с динамичными вентиляторами с низким энергопотреблением.
• Конструкция с оптимизированным воздушным потоком, которая обеспечивает эффективное охлаждение корпуса, а также высокую производительность при ограниченном энергопотреблении.
• Технология нового поколения, которая обеспечивает абсолютно минимальное количество требуемого свежего воздуха для эффективного охлаждения корпуса.

Модули ввода-вывода корпуса

До шести модулей ввода-вывода для трех коммутационных сетей с полным резервированием с технологией Ethernet FlexIO, которая обеспечивает объединение в стек по запросу и масштабируемость канала восходящей связи. Технология Dell FlexIO обеспечивает беспрецедентные для рынка блейд-серверов гибкость системы ввода-вывода и ширину полосы пропускания, а также уровень функциональности и защиты инвестиций.

Технологии FlexIO включают:

• Полностью пассивная объединительная панель с высокой отказоустойчивостью способна обеспечить общую пропускную способность ввода-вывода более 8,4 Тбит/с
• Поддержка до двух портов со скоростью до 56 Гбит/с с каждой мезонинной плате ввода-вывода на блейд-сервере

PowerConnect™ M8428-k

• Коммутатор для конвергентных сетей 10 Gigabit Ethernet (10GbE) с низкой задержкой 600 нс, поддержкой скорости проводной связи, высокой производительностью 10GbE, коммутацией Fibre Channel по Ethernet (FCoE), а также коммутацией и соединением Fibre Channel (FC) 8 Гбит/с с малой задержкой.
• 8 портов 10 Gigabit Ethernet (GbE) и поддержка DCB с помощью 4 портов Fibre Channel, обеспечивающих скорости 2, 4 и 8 Гбит/с в полнодуплексном режиме

Коммутатор 10Gb Ethernet PowerConnect™ M8024-k

• Содержит до 8 внешних сетевых портов, используя четыре стационарных порта SFP+ и один модульный отсек FlexIO, поддерживающих самые различные подключения с помощью четырех дополнительных портов SFP+, 10GBASE-T или CX-4.

Коммутатор Gigabit Ethernet PowerConnect™ M6220

• Включает четыре фиксированных медных канала связи 10/100/1000 Мбит/с Ethernet в стандартной комплектации, а также два из следующих опциональных модулей:
• Модуль для объединения в стек с коммутационной способностью 48 Гбит/с
• Два оптических канала связи 10 Гбит/с (XFP-SR/LR)
• Два медных канала связи CX4 10 Гбит/с

Блейд-коммутатор Gigabit Ethernet PowerConnect™ M6348

Включает 16 внешних стационарных портов Ethernet RJ-45 10/100/1000 Мбит/с для поддержки 32 внутренних соединений GbE сервера, обеспечиваемых четырехпортовыми мезонинными платами Gigabit Ethernet (Broadcom® 5709 или Intel® ET 82572), а также до 4 портов каналов восходящей связи 10 Гбит/с:

• двух оптических разъемов 10 Гбит/с SFP+ (SR/LR) и/или SFP+ DAC
• двух медных разъемов CX4 10 Гбит/с или объединение в стек с пропускной способностью 32 Гбит/с для M6348

Транзитный модуль 10 Gb Ethernet-k Dell™

• Поддержка 16 медных разъемов RJ45 10 Гбит/с

Транзитный модуль Dell™ 10Gb Gigabit Ethernet

• Поддержка 16 медных разъемов RJ45 10/100/1000 Мбит/с

Блейд-коммутатор Cisco® Catalyst® M 3032

• Включает четыре фиксированных медных канала связи Ethernet 10/100/1000 Мбит/с в стандартной комплектации, а также два опциональных модульных отсека, поддерживающих по два оптических или медных порта 1 Гбит/с SFP.

Блейд-коммутатор Cisco® Catalyst® M 3130G

• Включает четыре фиксированных медных канала связи Ethernet 10/100/1000 Мбит/с, порты стека StackWise® Plus 64 Гбит/с (полнодуплексный режим), а также 2 опциональных модульных отсека, каждый из которых поддерживает два медных или оптических порта SFP 1 Гбит/с

Блейд-коммутатор Cisco® Catalyst® M 3130X

• Включает четыре фиксированных медных канала связи 10/100/1000 Мбит/с Ethernet, порты стека StackWise® Plus 64 Гбит/с (полнодуплексный режим), а также поддержку двух модулей X2, обеспечивающих вместе до двух каналов восходящей связи 10 Гбит/с CX4 или SR/LRM

Коммутатор Fibre Channel Brocade® M5424 8 Гбит/с

• Включает восемь внешних портов SAN

Объединитель портов NPIV модуля сети хранения данных с протоколом Fibre Channel Dell™ 8 или 4 Гбит/с

Транзитный модуль Emulex® с протоколом FC 8 или 4 Гбит/с

Коммутатор InfiniBand DDR (удвоенная скорость передачи данных) Mellanox® M2401G

• Восемь медных или оптических внешних портов Infiniband 4x DDR (двойная скорость передачи — 20 Гбит/с)

Коммутатор InfiniBand стандарта QDR (учетверенная скорость передачи данных) Mellanox® M3601Q

• 16 медных или оптических внешних портов Infiniband
• 4x QDR (учетверенная скорость передачи — 40 Гбит/с)

До шести источников питания мощностью 2700 Вт с возможностью горячей замены

Источники питания корпуса M1000e, созданные на базе технологии Dell Energy Smart, обеспечивают повышенную эффективность энергопотребления, даже при низких уровнях использования.

Поддерживаемые конфигурации источников питания:

• 3+3 и 2+2 (резервирование по переменному току)
• 3+1, 4+2 и 5+1 (резервирование источников питания)
• 2+0 и 3+0 (режим без резервирования)

Корпус M1000e поддерживает новую функцию "Динамическая загрузка блоков питания", которая (когда она включена) переводит источники питания с низкой нагрузкой в спящий режим, повышая тем самым использование и эффективность активных источников питания.

Dell поддерживает подключение к источнику питания с напряжением 110-120 В или 208-240 В, а также широкий ряд оборудования для распределения электроэнергии. Dell рекомендует использовать источники питания с напряжением 208-240 В для всех производственных сред.

Корпус

Форм-фактор: модульный корпус форм-фактора 10U, вмещающий до 16 блейд-серверов половинной высоты

Размеры
44,0 см (В) x 44,7 см (Ш) x 75,4 см (Г)

Вес:

• Пустой корпус — 44,5 кг
• Корпус со всеми задними модулями (модули ввода-вывода, источники питания, контроллеры управления корпусом, КВМ-переключатели) — 79,8 кг
• Максимальный вес в полной комплектации с блейд-серверами и задними модулями — 178,7 кг

Вентиляторы охлаждения:

В стандартной комплектации корпус M1000e оснащен девятью модулями резервных вентиляторов с возможностью горячей замены

Вентиляторы корпуса M1000e, созданные на базе технологии Energy Smart, обеспечивают наиболее эффективное охлаждение и низкое энергопотребление. В них использована технология нового поколения: охлаждения слабым потоком воздуха, чтобы обеспечить потребление наименьшего объема свежего воздуха для охлаждения корпуса

Устройства ввода:

• Передняя панель управления с интерактивным графическим ЖК-дисплеем
• Поддержка мастера начальной настройки
• Локальный блейд-сервер, корпус, информация о модулях, а также поиск и устранение неисправностей
• Два разъема USB для клавиатуры/мыши и один видеоразъем (для включения этих разъемов требуется устанавливаемый по заказу переключатель Avocent iKVM) для локальных разъемов передней переставляемой консоли, которую можно подключать к различным блейд-серверам
