ESTAP 19” напольные шкафы EUROLine

Общие характеристики
Сборно-разборные 19" монтажные шкафы EuroLine представляют собой универсальные конструктивы для монтажа телекоммуникационного и серверного оборудования.


EUROLine Сборно-разборные 19" монтажные шкафы EuroLine представляют собой универсальные конструктивы для монтажа телекоммуникационного и серверного оборудования.

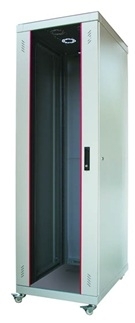

Передняя дверь - стеклянная в стальной раме, на замке с поворотной ручкой. Дверь может быть установлена для открывания в левую или правую сторону. Боковые панели - съемные на замках и защелках. Пол - съемный, с кабельным вводом.

В полу и на задней стенке предусмотрены кабельные вводы. Задний кабель-ввод можно легко устанавливать в верхней или нижней части шкафа.

Имеется посадочное место в потолке для вентиляционного модуля на 2 или 4 элемента. На раме и всех съемных деталях предусмотрены клеммы заземления.

Степень защиты - IP40

Телекоммуникационные шкафы EuroLine поставляются в разобранном виде в компактной прочной упаковке (1 коробка). На одной евро-палетте для транспортировки может быть рамещено три шкафа, что позволяет сэкономить стоимость транспортировки до 50%.

Упаковка разобранного шкафа имеет конструкцию, позволяющую также использовать ее в качестве упаковки собранного шкафа, что может быть очень удобно для поставок под проекты (см. "фотогалерею").

Характеристики и комплектация

  • 19" телекоммуникационный шкаф EuroLine с передней, задней дверями и съемными боковыми стенками
  • Размеры по основанию (ШхГ) – 600х600, 600х800 мм
  • Высота – 22, 26, 32, 36, 42U
  • Нагрузка – до 450 кг
  • Две пары вертикальных 19” направляющих, (d=108...480/680 мм с шагом 40мм)
  • Кабель-вводы: раздвижной в полу, щеточный на задней стенке
  • Покрытие – порошковая окраска с предварительным фосфатированием
  • Цвет корпуса – светло-серый RAL 7035 или черный Ral9005
  • Монтажные шкафы поставляются в разобранном виде в гофрокартонном ящике c усиливающими деревянными планками, с маркировкой
  • Гарантия 5 лет

Инструкция по сборке »        |        Фотогаларея »


Ширина=600mm. глубина=600mm.
Код U (=44.45мм) h внутренняя высота(мм) H внешняя высота(мм) Вес (кг)
EU22U66 22  981 1106 59
EU26U66 26 1159 1284 68
EU32U66 32  1425 1550 83
EU36U66 36  1603 1728 93
EU42U66 42 1870 1995 107
Ширина=600mm. глубина=800mm.
Код U (=44.45мм) h внутренняя высота(мм) H внешняя высота(мм) Вес (кг)
EU22U68 22  981 1106 69
EU26U68 26  1159 1284 75
EU32U68 32  1425 1550 95
EU36U68 36  1603 1728 106
EU42U68 42 1870 1995 121
Ширина=600mm. глубина=800mm.
Код U (=44.45мм) h внутренняя высота(мм) H внешняя высота(мм) Вес (кг)
EU32U88 32  1425 1550 105
EU36U88 36  1603 1728 115
EU42U88 42 1870 1995 131
