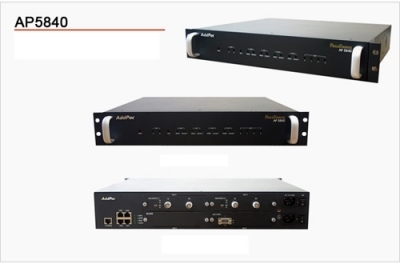

AddPac Маршрутизатор AP5840

Общие характеристики
Высокопроизводительный мультисервисный маршрутизатор

Многофункциональный маршрутизатор AP5840 позволяет достичь нового уровня производительности в конвергентных сетях широкополосного доступа.

Гибкая маршрутизация в смешанных сетях

Благодаря возможности установки большого количества модулей расширения, таких как: 25/45(DS3)/155(OC3) Мбит/с ATM POS (Packet over Sonet) /SDH DS3 45 Мбит/с HSSI (Высокоскоростной последовательный интерфейс), многопортовый модуль с последовательными интерфейсами V.35, высокопроизводительные аудио-видео модули, является очень гибким устройством. Фиксированные порты Fast Ethernet и последовательные, аудио-видео и ATM, POS, HSSI, модули позволяют использовать большинство современных ATM-сетей и выделенных линий.

Аудио и видео

Установка модуля AV позволяет использовать маршрутизатор AP5840 в качестве устройства для аудио-видео вещания. Модуль AV1000 поддерживает кодеки H.263, MPEG-4 и H.264. Очень актуальный видео-кодек H.264 обеспечивает вдвое большее соотношение качество/требуемая пропускная способность, чем популярный кодек MPEG-4.

Гарантированная совместимость и надежность

Многофункциональный маршрутизатор AP5840 обладает теми же интерфейсами, что и маршрутизаторы серии PassFinder компании AddPac, что позволяет проводить установку и настройку даже инженерам без дополнительной подготовки. Статическая маршрутизация, RIP v1/v2, OSPF v2, BGP v4 и VRRP позволяют равномерно распределить нагрузку, а защита от сбоев AP5840 делает его одним из наиболее эффективных и мощных решений.

Основные особенности

  • 64-разрядный RISC-процессор
  • Гибкая модульная архитектура



4 слота расширения
AIM-ATMOC3-1 1 порт OC3 155 Мбит/с подключения к сети ATM
AIM-ATMDS3-1 1 порт DS3 45 Мбит/с подключение к сети ATM
AIM-POSDS3-1 1 порт POS/SDH DS3 45 Мбит/с
AIM-ATM25M 1 порт 25 Мбит/с подключения к сети ATM
AIM-ATM1E1 1 порт ATM E1
AIM-HSSI 1 порт HSSI
AIM-V35FR1 1 порт V.35
AIM-V35FR2 2 порта V.35
AIM-V35FR6 6 портов V.35
AIM-VoIP4E1 4 порта VoIP E1
AP-AV1000 1 канал ввода-вывода аудио и видео (2×RCA или BNC),
1 канал ввода-вывода аудио и видео (2×3.5 мм розетка)
  • 4 порта 10/100 Мбит/с Ethernet
  • 4 слота расширения
  • Различные WAN-интерфейсы: ATM, POS, HSSI, последовательный
  • Резервирование питания
  • Статическая маршрутизация, RIP v1/v2, OSPF v2, BGP v4 Routing и Transparent Bridging
  • Многоадресное вещание IGMP & IEEE802.1Q VLAN
  • Полное соответствие стандартов
  • Поддержка стандарта SNMP
  • Веб-интерфейс управления
  • Маршрутизация VLAN
  • Удаленное обновление ПО через FTP и TFTP



Схема сети

Техническая спецификация

Процессор Высокопроизводительный 64-разрядный RISC-процессор
Память Flash 8~32 Мбайт (до 128 Мбайт)
SDRAM 128 Мбайт SDRAM
Область загрузки 512 кбайт
Сетевой интерфейс LAN 4 порта 10/100 Мбит/с Fast Ethernet
Сетевой интерфейс 1 порт OC3 155 Мбит/с ATM
1 порт DS3 45 Мбит/с ATM
1 порт POS/SDH DS3 45 Мбит/с
1 порт 25 Мбит/с ATM (1 x RJ45)
1 порт ATM E1 (1 x RJ45)
1 порт HSSI
1 порт V.35
2 порта V.35
6 портов V.35
4 порта VoIP E1 (4 x RJ45)
Видео интерфейс 1 канал ввода-вывода аудио и видео (2×RCA или BNC),
1 канал ввода-вывода аудио и видео (2×3.5 мм розетка)
Консольный порт 1 х RS-232C
Питание VAC 110~220 В, 50/60 Гц, резервирование
Рабочая температура 0°C — 50°C
Температура хранения -40°C — +85°C
Влажность 5% ~ 95%
Размер 435 x 388 x 86 мм (ШxГxВ)



Поддерживаемые протоколы и сервисы

Маршрутизация Статическая
RIP v1/2
OSPF v2
BGP v4
IGMP
Безопасность Фильтрация IP-пакетов
Список доступа по IP
Аутентификация пользователей (CHAP и PAP)
Подключение/отключение отдельных протоколов
Автоматическое прерывание сеанса работы по telnet, консоли
Назначение различных прав доступа различным пользователям
Сетевое администрирование Стандартный SNMP-агент (MIB v1/2 )
Удаленное управление через консоль, Rlogin и telnet
Веб-интерфейс управления
Дополнительные возможности Управление трафиком
Приоритизация трафика
Протокол VRRP (балансировка нагрузки и автовосстановления)
Протокол Spanning Tree Bridging (IEEE)
DHCP Server & Relay
IEEE802.1Q VLAN Routing
Управление IP
PAT(Port Address Translation)
NAT(Network Address Translation)
CLI(Command Line Interface)
NTP(Network Time Protocol)
Мониторинг системы и отладка (debugging)
Сохранение загрузка конфигурации через (FTP, TFTP)
Удаленное обновление ПО
