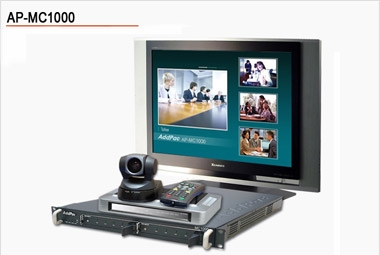

AddPac Видеотерминал MCU MC1000

Общие характеристики
Сервер для проведения многосторонних видеоконференций до 16 участников

Система нового поколения видео MCU (Система для создания видеоконференций) - это оборудование для создания видео конференций через IP-сети. В устройство встроен центральный процессор, предоставляющий широкие возможности, такие как простое управление конференциями, удобный пользовательский интерфейс, мощные видео/аудио кодеры/декодеры и возможность обрабатывать в реальном времени аудио/видео данные, поступающие от удалённых IP видео устройств.

AP-MC1000 MCU является функционально законченным решением, с помощью которого можно проводить видеоконференции между удалёнными терминалами (до 16 сторон), соединёнными с MCU, путём смешивания потоков, поступающих от удалённых видео устройств.

Система для создания видео конференций имеет два интерфейса Gigabit Ethernet, консольный порт RS-232 для управления и два модульных слота. В устройство могут быть установлены MCU модуль (HIM-MCU4) и различные модули сетевых интерфейсов (V.35, ATM, POS). Разработанное устройство имеет параллельную архитектуру DSP для обработки данных в режиме реального времени. MCU обеспечивает полный набор функций для многоточечных видео конференций, включая широкий набор кодеков. Существует возможность стекировать AP-MC1000 для создания видео конференций на большое число участников.

Благодаря использованию высокопроизводительной параллельной архитектуры обработки данных и мультимедиа в реальном времени, существует возможность расширения и добавления новых возможностей путем обновления программного обеспечения. Новые версии программного обеспечения для пользовательских устройств могут быть установлены с помощью функции автообновления.

Параллельная DSP архитектура с высокоскоростной обработкой данных разработана для создания многоточечных видео конференций с высокой разрешающей способностью. Если использовать MPEG.4, устройство способно поддерживать разрешение 640×480 (VGA), до 30 кадров/с,  и одновременно - несколько видео кодеков/аудио кодеков в одной сессии.

В современных сетях xDSL, Cable, FTTH, Metro Ethernet, ATM и динамической IP среды требуется не только поддержка различных сетевых функций, но так же механизмов качества сервиса QoS и сетевой безопасности. Данная модель представляет собой интегрированное сетевое оборудование со множеством функций, обеспечивающих маршрутизацию, NAT/PAT, DHCP Сервер/Транслятор, VRRP и QoS.

Основные функции

  • Высокое качество видео с максимальным разрешением 640×480(VGA) и до 30 кадров/сек.
  • Два слота для установки модулей



HIM-MCU4 Модуль MCU
HIM-ATMOC3-1
Интерфейсный модуль АТМ 1 порт ОС3 155Мб/сек
HIM-ATMDS3-1 Интерфейсный модуль АТМ 1 порт DS3 45Мб/сек
HIM-ATM1E1
Интерфейсный модуль АТМ 1 порт Е1
HIM-V35FR1
Интерфейсный модуль 1 порт V.35
HIM-V35FR2 Интерфейсный модуль 2 порта V.35
HIM-V35FR6 Интерфейсный модуль 6 портов V.35



Видео функции

  • Поддерживаемые кодеки: H.263, MPEG-4, H.264
  • Разрешение 640×480(VGA) и до 30 кадров/сек
  • Контроль полосы пропускания, гарантирующий оптимальное качество на каналах с ограниченной полосой пропускания
  • Механизм обработки ошибок при доставке пакетов



Аудио функции

  • Поддержка кодеков: G.711, G.726



Протоколы сигнализации

  • IETF SIP , H.323 протоколы



Сетевые возможности

  • Производительная и надежная маршрутизация данных
  • Статическая маршрутизация, IEEE 802.1Q VLAN, включая VRRP
  • Очередность трафика и SNMP MIB v2 сетевого управления
  • Стандартный и расширенный списки доступа для обеспечения безопасности
  • DHCP сервер/клиент, NAT/PAT, IEEE Transparent Bridging, IP Accounting
  • Отладка, мониторинг
  • DNSProxy, UPnP, MAC Address Filter



Техническая спецификация

Микропроцессор Высокопроизводительный микропроцессор RISC-архитектуры
Память Flash память 8 Мбайт
Основная память 64 Мбайт
Загрузочный диск 512 Кбайт Flash Memory
Сетевые интерфейсы LAN0 порт 10/100 Мбит/с Fast Ethernet
LAN1 порт 10/100 Мбит/с Fast Ethernet
Консольный порт RS-232C интерфейс для CLI или контроля камеры
Встраиваемый MCU модуль Модуль MCU (HIM-MCU4)
Модули сетевых интерфейсов Модуль 1 порт OC3 155Mbps ATM
Модуль 1 порт DS3 45Mbps ATM
Модуль 1 порт E1 ATM
Модуль 6 портов V.35
Модуль 2 порта V.35
Модуль 1-порт V.35
Электропитание, условия хранения и эксплуатации Внешний источник питания  Мощность 110~220 В, 50/60 Гц, 50 Вт
Температура эксплуатации  0°C ~ 50°C
Температура хранения  -40°C ~ +85°C
Относительная влажность  5% ~ 95% (Без конденсата)
Габариты  Ш x Д x В (мм)  45 x 485 x 410
 Масса (кг)  4.1



Функциональные возможности

LAN протоколы Маршрутизация статическая, RIPv1/v2, OSPFv2 и согласно спецификации IEEE 802.1q
WAN протоколы PPPoE for ADSL, IPoA, PPoA, HDLC, Frame Relay, X.25, PPP
Видео Кодеки MPEG4, H.263, H.264
Разрешение QCIF(176×144),
CIF(352×288),
QVGA(320×240),
VGA(640×480)
Частота кадров До 30 к/сек на скорости 1M/сек с разрешением VGA (MPEG-4)
Поддерживаемые полосы пропускания 128Kbps ~ Several Mbps
Аудио и протоколы сигнализации Голосовые и аудио кодеки:
  • G.711, G.726.
H.323, SIP
ITU-T H.323 v3 VoIP протокол с ITU-T H.235
Поддержка гейткипера,
Механизмы QoS для управления голосовым трафиком
Сетевое управление SNMP агент (MIB v2)
Управление очередями
Удаленное управление через консоль, Rlogin, Telnet
Web управление на основе HTTP сервера
Функции безопасности Стандартный и расширенный списки доступа
Контроль доступа и защиты данных
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet / Console
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Управление резервированием и восстановлением системы;
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью логов;
Статистика IP трафика с поддержкой Radius Accounting ( VSA ) или CDR .
Другие возможности DHCP Сервер & Клиент ;
Функция трансляции сетевых адресов (NAT) ;
Функция трансляции адресов порта (PAT) ;
Функция Transparent Bridging (IEEE Standard):
  • Протокол Spanning Tree Bridging;
  • Remote Bridging ;
  • Совместная поддержка Routing и Bridging.
Интерфейс командной строки Cisco стиля (CLI);
Протокол сетевого времени (NTP).
