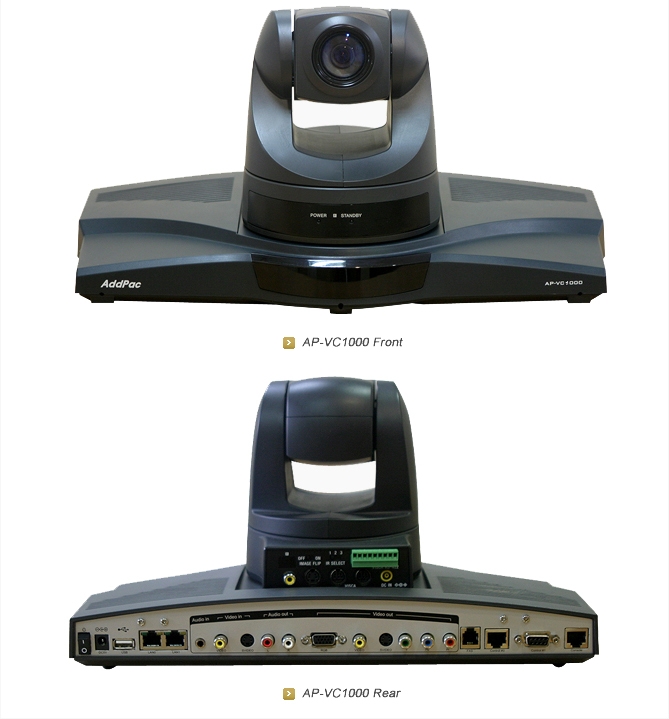

AddPac Видеотерминал AP-VC1000

Общие характеристики
Устройство для видео/аудио конференц связи

AP-VC1000 - устройство для видео/аудио конференц связи, способное осуществлять отображение видео информации на экране обычного телевизора. Разработанное на основе последних достижений в сфере видео/аудио по IP,  обладая набором унифицированных кодеков, устройство способно совместить в себе множество систем, таких как: видеотелефония, видеоконференция, VoD (видео по запросу),  AV широковещательные возможности. Для организации конференции к терминалу подключается внешняя камера.

Устройство имеет параллельную архитектуру: DSP + высокоскоростной процессор (CPU) для обработки данных в режиме реального времени, сетевые технологии Ipv4/IPv6 и VoIP.

Система видеоконференции, построенная на основе устройства - это универсальное и легкое решение по управлению трафиком с возможностью аудио/видео вещания. С ним становятся удовлетворимы самые требовательные запросы и возможны для реализации самые сложные приложения.

Приложения Описание Дополнительные устройства
Видеотелефония Общение «face to face». Связь мультимедиа при соединении обычных телефонов (или внешних микрофонов/устройств громкой связи), TV. Аналоговые телефоны
TV
Видеоконференция Общение «face to face». Связь мультимедиа при соединении обычных телефонов (или внешних микрофонов/устройств громкой связи), TV. Внешние MIC или внутренние встроенные MIC
VoIP телефония VoIP телефония. Шлюз — VoIP телефоны (PSTN пользователи с сервисом VoIP ISP) Аналоговые телефоны
PSTN Интерфейс
Видео/Аудио вещание Аналог существующих систем широковещания AddPac audio/video в банковской индустии, обычном офисе или местных органов управления, возможность использовать в качестве терминала видеовещания. TV
Микрофоны/устройства громкой связи для широковещания.
VoD Сервис Аналог существующих систем AddPac VoD (Видео по запросу), Media Encoder, применение как VoD терминал в банковском секторе, в офисах фирм или местных органов управления. TV + устройства громкой связи



AP-VC1000 - продвинутое оборудование для видеоконференции, поддерживает самые современные кодаки, как H.263, MPEG-4, H.264, и JPEG, различные A/V I/O интерфейсы, QoS, протоклы SIP и H.323. AP-VC1000 имеет видеоканал RCA, S-видео или компонентный (Y, Pb, Pr) для подключения телевизора и RCA, S-видео для подключения камеры.

В случае передачи видео сигнала в формате MPEG-4, AP-VC1000 поддерживает максимально 30 фрэймов VGA (640×480) обеспечивая высокое качество изображения. Устройство осуществляет передача видео сигнала 480P, 720P (1280x720). Картинка с видеосигнала на удаленном устройстве HDTV может отображаться без изменения разрешения и передача осуществляется без ухудшения качества видеосигнала.

Использование высокопроизводительного RISC процессора и DSP процессора позволяет добавлять новые функции и протоколы в соответствии с потребностями пользователя путем изменения ПО, загружаемого по сети.

Бесспорным преимуществом является поддержка сетевых функций и протоколов: NAT/PAT сервер, DHCP сервер/клиент, IP sharing, QoS, DNS-proxy и др. Современные сетевые технологии — xDSL, кабельные сети, FHHT, Metro Ethernet, Metro ATM, выделенные линии — требуют реализации не только стандартных функций, но и возможностей обеспечения качества обслуживания и безопасности. Имея 2 порта 10/100 Fast Ethernet, AP-VC1000 обеспечивает сервис маршрутизации данных и безопасности для LAN-to-LAN маршрутизации, режима моста и NAT/PAT.

Имеется  встроенный USB интерфейс, который используется для подключения различных внешних устройств, таких как flash память, жесткий диск, клавиатура, мышь. Возможно подключение нескольких устройств через USB hub. Диспетчер файлов позволяет просматривать файлы с носителя, подключенного к USB порту в формате: MP3, JPEG, PMA (потоковое видео формат AddPac), и XVID* (MPEG4, MP3).

Основные характеристики*

  • Поддержка передачи высокого качества изображения VGA (640×480) с передачей 30 кадров в сек.
  • Поддержка двух мониторов
  • Флэш память 16 Мбит, SDRAM 128 Мбит
  • Контроль полосы пропускания и качества аудио/видео данных
  • Коррекция ошибок
  • Удаленное управление
  • Производительный DSP процессор
  • Двойной стэк H.323, SIP



Видео:

  • Поддержка кодеков: H.263, MPEG-4, JPEG, H.264
  • Контроль уровня качества видео данных
  • Снижение ошибок в принимаемых кадрах



Аудио:

  • Поддержка кодеков: G711, G711PLC, G.723, G726, G.729
  • Разъемы стерео на входе и выходе
  • Поддержка MP3



Телефонные функции:

  • Быстрый вызов
  • Записная книжка
  • CID
  • PSTN FXO (RJ11)
  • VAD, DTMF, CNG, G.168, Т.38 G3
  • G.723.1, G.729A, G.726, G.711
  • SIP, H.323 двойной стэк



Сетевые сервисы:

  • Высококачественная IP-маршрутизация
  • IEEE 802.1Q VLAN, и VRRP
  • Контроль очередность трафика и SNMP MIB
  • DHCP, NAT/PAT, IEEE
  • DNSProxy, UPnP, MAC адресация



Особенность оборудования

ЦПУ RISC Архитектура
Программируемый DSP
Память Флэш память 16 MБит
Основная память 128 МБит
Загрузочная память 512 Кбит
Сетевые интерфейсы Порт LAN0 10/100 Мбит/с Fast Ethernet
Порт LAN1 10/100 Мбит/с Fast Ethernet
Консольный порт RS-232
CH#1 Video Output Один (1)-Composite(RCA) коннектор
Audio/Video Интерфейсы Video Output Один (1)-Композитный(RCA)
Один (1) S-Video
Один (1)-Компонентный(Y, Cr, Cb)
Audio/Video Интерфейсы Video Input Один (1)-Композитный(RCA)
Один (1) S-Video
Audio Output RCA Type Audio (LEFT, RIGHT)
Audio Input Один(1)-3.5mm Stereo-In
Голосовые интерфейсы FXS 1 порт FXS (RJ11)
USB Интерфейс USB 1.1 USB Wifi, USB Flash, USB HDD, USB клавиатура, мышка
Питание и условия эксплуатации Питание External Power VAC 110~220 VAC, 50/60Hz, 5V,5A
Температура эксплуатации 0°C ~ 50°C
Температура хранения -40°C ~ +85°C
Влажность 5% ~ 95% (без конденсации)
Размеры Длина х ширина х высота 52 x 360 x 202мм
Вес 1.3 кг.



Особенности программного обеспечения

LAN Протокол Статическая и IEEE 802.1Q VLAN Маршрутизация
WAN Протокол Протокол точка-точка (PPPoE для ADSL),DHCP, Static IP
Video Service Кодек MPEG4, H.263, JPEG, H.264
Разрешение QCIF(176x144), CIF(352x288), QVGA(320x240),
VGA(640x480)
Частота кадров До 30 кадров в сек с разрешением VGA
Скорость 64 Кбит/с ~ 2 Мбит/с
Протоколы Голосовые и аудиокодеки: MP3 G.711, G.723.1, G.726, G.729
H.323, SIP двойной стэк
Поддержка голосовых процессов: VAD, DRMF, CNG, G.168
Поддержка ITU-T H.323 Gateway, Gatekeeper
Поддержка QoS (качества голосового сервиса) для голосовых трафиков
Сетевое управление Поддержка стандартного агента SNMP (MIB v2)
Контроль за очередью трафика и скоростью передачи фреймов
Удаленное управление Console, Rlogin, Telnet
Функции безопасности Стандартный и расширенный списки доступа
Управление доступом и защита данных
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet / Console
Авторизация пользователя PAP/CHAP:
  • Password Authentication Protocol(PAP);
  • Challenge Handshake Authentication Protocol (CHAP).
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Восстановление конфигурации & восстановление APOS
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью истории команд и событий;
Статистика трафика IP
Другие возможности DHCP Сервер и Клиент;
VRRP сервис и Автоматическое восстановление
Функция трансляции сетевых адресов (NAT);
Функция трансляции адресов порта (PAT);
Функция прозрачного моста (Transparent Bridging):
  • Поддержка протокола STP (Spanning Tree Protocol);
  • Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
  • Одновременная поддержка режима моста и маршрутизатора.
Интерфейс командной строки Cisco стиля (CLI);
Протокол сетевого времени (NTP).

AddPac

AddPac Technology — корейская компания, специализирующаяся на разработке и производстве широкого спектра оборудования для мультисервисных сетей связи следующего поколения с использованием технологий VoIP (IP-телефония),V2oIP (Voice & Video over IP), IP Broadcasting. Компания AddPac Technology ведёт свою историю с 1999 года, когда был учреждён центр исследований и разработки оборудования и решений для мультисервисных сетей нового поколения (NGN — Next Generation Networks). Первые продукты с логотипом AddPac (маршрутизаторы для IP сетей, VoIP-шлюзы) появились на рынке в 2000 году.
