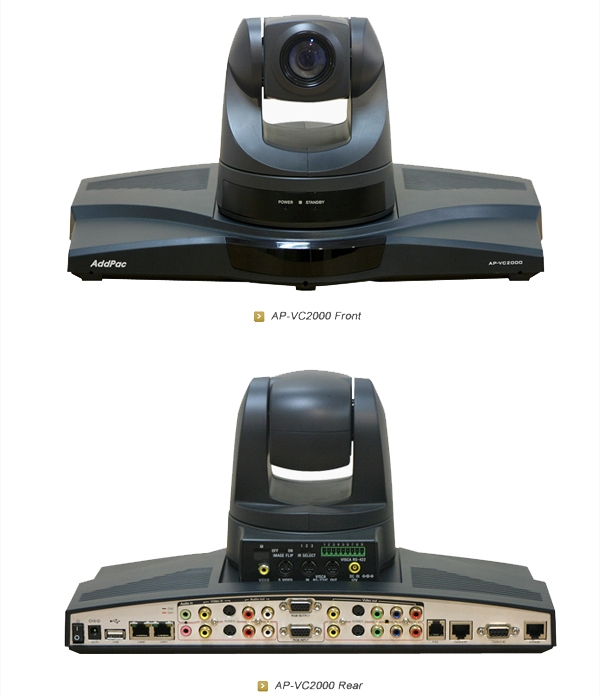

AddPac Видеотерминал AP-VC1000/2000

Общие характеристики
Cистема групповой видеоконференцсвязи

Групповой видеотерминал AP-VC1000/2000 предназначен для организации видео/аудио конференции. Позволяет на экране телевизора отображать видеосигналы, приходящие с удаленных устройств и внешней камеры, подключенной к устройству, а также имеет встроенный MCU на четырех участников (только модель AP-VC2000). Разработанное на основе последних достижений в сфере видео/аудио по IP,  обладая набором унифицированных кодеков, устройство способно совместить в себе множество систем, таких как: видеотелефония, видеоконференция, VoD (видео по запросу),  AV широковещательные возможности.

Уникальное решение видео связи для сетей следующего поколения

Устройство имеет параллельную архитектуру: DSP + высокоскоростной процессор (CPU) для обработки данных в режиме реального времени, сетевые технологии Ipv4/IPv6 и VoIP.
При подключении внешних устройств: телевизора, телефонов, CCD камеры и устройств для громкой связи мы получаем универсальное и легкое решение по управлению трафиком с возможностью аудио/видео вещания. Становятся возможны самые сложные приложения для реализации.

Приложения Описание Дополнительные устройства
Видеотелефония Общение «face to face». Связь мультимедиа при соединении обычных телефонов (или внешних микрофонов/устройств громкой связи), TV. Аналоговые телефоны
TV
Видеоконференция Общение «face to face». Связь мультимедиа при соединении обычных телефонов (или внешних микрофонов/устройств громкой связи), TV. Внешние MIC или внутренние встроенные MIC
VoIP телефония VoIP телефония. Шлюз — VoIP телефоны (PSTN пользователи с сервисом VoIP ISP) Аналоговые телефоны
PSTN Интерфейс
Видео/Аудио вещание Аналог существующих систем широковещания AddPac audio/video в банковской индустии, обычном офисе или местных органов управления, возможность использовать в качестве терминала видеовещания. TV
Микрофоны/устройства громкой связи для широковещания.
VoD Серфис Аналог существующих систем AddPac VoD (Видео по запросу), Media Encoder, применение как VoD терминал в банковском секторе, в офисах фирм или местных органов управления. TV + устройства громкой связи



AP-VC2000 поддерживает два видео канала для более эффективной видео конференции. Первый канал поддерживает RCA, S-видео + компонентный (Y, Pb, Pr) для соединения с телевизором и RCA, S-видео для соединения с камерой. Второй канал поддерживает D-sub in/out видео, необходим в добавление к основному каналу. Так же второй канал может использоваться для демонстрации какой-либо документации, например при подключении к PC.

При передаче видео сигнала в формате MPEG-4, AP-VC2000 поддерживает максимально 30 фрэймов VGA (640×480) обеспечивая высокое качество изображения. Устройством осуществляется передача видео сигнала 480P, 720P (1280x720). Картинка с видеосигнала на удаленном устройстве HDTV может отображаться без изменения разрешения и передача осуществляется без ухудшения качества видеосигнала.

Использование высокопроизводительного RISC процессора и DSP процессора позволяет добавлять новые функции и протоколы в соответствии с потребностями пользователя путем изменения ПО, загружаемого по сети.

Бесспорным преимуществом является поддержка сетевых функций и протоколов: NAT/PAT сервер, DHCP сервер/клиент, IP sharing, QoS, DNS-proxy и др. Современные сетевые технологии — xDSL, кабельные сети, FHHT, Metro Ethernet, Metro ATM, выделенные линии — требуют реализации не только стандартных функций, но и возможностей обеспечения качества обслуживания и безопасности. Имея 2 порта 10/100 Fast Ethernet, AP-VC2000  обеспечивает сервис маршрутизации данных и безопасности для LAN-to-LAN маршрутизации, режима моста и NAT/PAT.

Имеется встроенный USB интерфейс, который используется для подключения различных внешних устройств, таких как flash память, жесткий диск, клавиатура, мышь. Возможно подключение нескольких устройств через USB hub. Диспетчер файлов позволяет просматривать файлы с носителя, подключенного к USB порту в формате: MP3, JPEG, PMA (потоковое видео формат AddPac), и XVID* (MPEG4, MP3).

Основные характеристики*

  • Поддержка передачи высокого качества изображения VGA (640×480) с передачей 30 кадров в сек.
  • MCU на 4-х участников (только модель AP-VC2000)
  • Поддержка двух мониторов
  • Флэш память 16 Мбит, SDRAM 128 Мбит
  • Контроль полосы пропускания и качества аудио/видео данных
  • Коррекция ошибок
  • Удаленное управление
  • Производительный DSP процессор
  • Двойной стэк H.323, SIP



Видео:

  • Поддержка кодеков: H.263, MPEG-4, JPEG, H.264
  • Контроль уровня качества видео данных
  • Снижение ошибок в принимаемых кадрах



Аудио:

  • Поддержка кодеков: G711, G711PLC, G.723, G726, G.729
  • Разъемы стерео на входе и выходе
  • Поддержка Stereo-MP3, AAC*



Телефонные функции:

  • Быстрый вызов
  • Записная книжка
  • CID
  • PSTN FXO (RJ11)
  • VAD, DTMF, CNG, G.168, Т.38 G3
  • G.723.1, G.729A, G.726, G.711
  • SIP, H.323 двойной стэк



Сетевые сервисы:

  • Высококачественная IP-маршрутизация
  • IEEE 802.1Q VLAN, и VRRP
  • Контроль очередность трафика и SNMP MIB
  • DHCP, NAT/PAT, IEEE
  • DNSProxy, UPnP, MAC адресация



Особенность оборудования

CPU RISC Архитектура
Программируемый DSP
Память Флэш память 16 MБит
Основная память 128 МБит
Загрузочная память 512 Кбит
Сетевые интерфейсы Порт LAN0 10/100 Мбит/с Fast Ethernet
Порт LAN1 10/100 Мбит/с Fast Ethernet
Консольный порт RS-232
Audio/Video Интерфейсы Канал №1 Video Output Один(1)-Композитный(RCA)
Один(1) S-Video
Один(1)-Компонентный(Y, Cr, Cb)
Audio/Video Интерфейсы Канал №1 Video Input Один(1)-Композитный(RCA)
Один(1) S-Video
Канал №1 Audio Output RCA Type Audio (LEFT, RIGHT)
Канал №1 Audio Input Один(1)-3.5mm Stereo-In
Канал №2 Video Output Один(1)-Композитный(RCA)
Один(1) S-Video
Один(1)-Компонентный(Y, Cr, Cb) коннектор
Dsub 15 Pin VGA
Канал №2 Video Input Dsub 15 Pin VGA
Один(1)-Композитный(RCA)
Один(1) S-Video
Канал №2 Audio Input Один(1)-3.5mm Stereo-In
Канал №2 Audio Output RCA Type Audio (LEFT, RIGHT)
Голосовые интерфейсы FXS 1-порт FXS (RJ11)
USB Интерфейс USB 1.1 USB Wifi, USB Flash, USB HDD, USB клавиатура, мышка
Питание и условия эксплуатации Питание External Power VAC 110~220 VAC, 50/60Hz, 5V,5A
Температура эксплуатации 0°C ~ 50°C (32° ~ 122°F)
Температура хранения -40°C ~ +85°C (-40° ~ +185°F)
Влажность 5% ~ 95% (без конденсации)
Размеры Длина х ширина х высота 52 x 360 x 202 мм
Вес 1.5 кг.



Особенности программного обеспечения

LAN Протокол Статическая и IEEE 802.1Q VLAN Маршрутизация
WAN Протокол Протокол точка-точка (PPPoE для ADSL),DHCP, Static IP
Video Service Кодек MPEG4, H.263, JPEG, H.264
Разрешение QCIF(176x144), CIF(352x288), QVGA(320x240),
VGA(640x480)
Частота кадров До 30 кадров в сек с разрешением VGA
Скорость 64Kbps ~ 2Mbps
Протоколы Голосовые и аудиокодеки: MP3 G.711, G.723.1, G.726, G.729
H.323, SIP двойной стэк
Поддержка голосовых процессов: VAD, DRMF, CNG, G.168
Поддержка ITU-T H.323 Gateway, Gatekeeper
Поддержка QoS(качества голосового сервиса) для голосовых трафиков
Сетевое управление Поддержка стандартного агента SNMP (MIB v2)
Контроль за очередью трафика и скоростью передачи фреймов
Удаленное управление Console, Rlogin, Telnet
Функции безопасности Стандартный и расширенный списки доступа
Управление доступом и защита данных
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet / Console
Авторизация пользователя PAP/CHAP:
  • Password Authentication Protocol(PAP);
  • Challenge Handshake Authentication Protocol (CHAP).
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Восстановление конфигурации & восстановление APOS
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью истории команд и событий;
Статистика трафика IP
Другие возможности DHCP Сервер и Клиент;
VRRP сервис и Автоматическое восстановление
Функция трансляции сетевых адресов (NAT) ;
Функция трансляции адресов порта (PAT) ;
Функция прозрачного моста (Transparent Bridging):
  • Поддержка протокола STP (Spanning Tree Protocol);
  • Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
  • Одновременная поддержка режима моста и маршрутизатора.
Интерфейс командной строки Cisco стиля (CLI);
Протокол сетевого времени (NTP).
