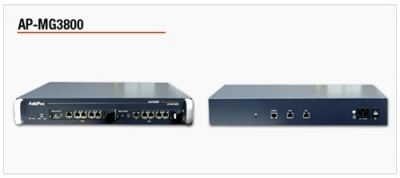

AddPac Голосовой шлюз AP-MG3800

Общие характеристики
Медиа-шлюз. Высокая производительность и надежность.

VoiceFinder AP-MG3800 представляет собой высокопроизводительный медиа-шлюз для организации соединительных линий с использованием цифровых интерфейсов Е1, который обеспечивает в режиме реального времени одновременную работу максимально 240 каналов (8 E1·T1).

Данный шлюз по своим емкостным параметрам занимает среднее положение в семействе медиа шлюзов, имеет шасси размером 19" (1,2U) и ориентирован для использования операторами связи и крупными компаниями.

Поддерживает одновременную работу основных VoIP-протоколов — H.323, SIP и MGCP — без необходимости замены программного обеспечения, реализует высочайшее качество голосового сервиса для любых типов существующих IP-сетей, используя алгоритмы новейшего уровня обеспечения качества (QoS).

Высокотехнологичный медиа шлюз, имеющий архитектуру с распределенным управлением для обеспечения максимальной производительности, гарантирования высочайшего качества голосового сервиса и максимальной надежности в работе.

Оснащен двумя слотами для установки голосовых интерфейсных модулей. Каждый модуль содержит специализированный DSP-процессор, поддерживающий максимально 4 E1/T1 с производительностью 120 голосовых VoIP-каналов. Процессор самостоятельно выполняет различные задачи голосовой обработки, управления трафиком RTP, обработки сигнализации R2, ISDN-PRI, SS7. Ethernet-порт, расположенный на голосовом модуле, подключается непосредственно к сети передачи данных и осуществляет передачу данных RTP.

Реализованный в рамках единой операционной системы шлюз имеет множественный стек VoIP-протоколов (H.323, SIP и MGCP), чрезвычайно удобен и несет пользователям дополнительные коммерческие выгоды в различных применениях. Благодаря этому обеспечивается высокая свобода при взаимодействии с VoIP-сетями и оборудованием других операторов и возможность одновременно принимать и отправлять вызовы по разным направлениям, которые используют разные типы протоколов сигнализации VoIP.

Основные характеристики

  • Архитектура на базе 64-разрядного RISC микропроцессора
  • Модульная система на основе шасси размером 19" (1,2U) и максимальной производительностью 240 каналов (8Е1)
  • Память карты 4 E1-T1: SDRAM - 64 Мб
  • Голосовой интерфейсный модуль: 4-E1
HIM-VoIP4E1 Модуль на 4 порта E1



Техническая спецификация

Шасси Процессор 64-разрядный RISC микропроцессор
Память Flash память 16 Мб
SDRAM память 128 Мб High-Speed SDRAM
Загрузочная память 512 Кб
Сетевые интерфейсы 2 порта 10/100/1000 Мбит/с Gigabit Ethernet (2 x RJ45)
1 порт асинхронный консольный (1 x RJ45 )
Модуль 4 E1-T1 Процессор Специализированный DSP процессор
Память SDRAM память 64 Мб High-Speed SDRAM
Загрузочная память 512 Кб
Сетевые интерфейсы 4 порта E1 (4 x RJ45)
1 порт 10/100 Мбит/с Fast Ethernet (1 x RJ45)
Требования к электропитанию 110~220 В (автовольтаж), 200 Вт, 50/60 Гц
Рабочая температура 0°C — + 50°C
Относительная влажность 5% — 95% (без конденсата)
Габариты (В x Ш x Д) 65 × 440 x 420 мм — шасси для 19" стойки
Вес (кг) 6.08



Поддерживаемые протоколы и сервисы

Сетевые возможности Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q
Поддержка протокола PPPoE
Voice over IP Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235
Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543)
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX
Совместимость с ITU-T H.323 Gateway, Gatekeeper
Широкие возможности контроля качества сервиса для голосового трафика
Сетевое управление SNMP агент (MIB v2)
Удаленное управление через консоль, Rlogin, Telnet
Web управление на основе HTTP сервера
Управление сетевым трафиком
Безопасность Стандартный и расширенный списки доступа
Возможность управления всеми сервисами, поддерживаемыми шлюзом
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet/Console
PPP Авторизация пользователя
  • Password Authentication Protocol(PAP);
  • Challenge Handshake Authentication Protocol (CHAP).
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Управление резервированием и восстановлением системы;
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью истории команд и событий;
Статистика IP-трафика с поддержкой Radius
Другие возможности Поддержка Caller ID:
  • Bellcore type1
  • ETSI type1
  • ETSI type1 DTMF
  • ETSI type1 DTMF prior ring
  • NTT (Japan)
DHCP Сервер и Клиент
Функция трансляции сетевых адресов (NAT)
Функция трансляции портов (PAT)
Функция прозрачного моста (Transparent Bridging):
  • Поддержка протокола STP (Spanning Tree Protocol);
  • Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
  • Одновременная поддержка режима моста и маршрутизатора.
Интерфейс командной строки Cisco стиля
Поддержка протокола NTP (Network Time Protocol)
Удаленное обновление APOS с использованием FTP/TFTP
