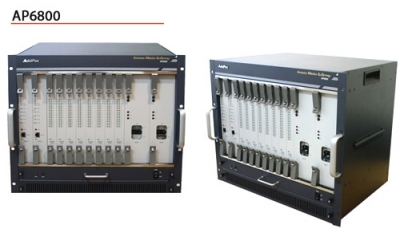

AddPac Голосовой шлюз AP6800

Общие характеристики
VoIP шлюз операторского класса для провайдеров и крупных компаний

AP6800 VoiceFinder - высокопроизводительный VoIP-шлюз для работы в мультисервисных сетях нового поколения (NGN) c одновременной поддержкой до 256 аналоговых интерфейсов. Является уникальным операторским решением для подключения аналоговых линий и оптимизации работы с аналоговыми АТС.

Шлюз является уникальным решением для построения корпоративных сетей с большим объемом голосового трафика. Высокая плотность портов, надежность и производительность позволяют операторам использовать данное оборудование для быстрой телефонизации объектов, где нет возможности подачи большого количества аналоговых соединительных линий. Для этой модели характерно наличие 8 слотов для установки 32-портовых FXS или FXO голосовых модулей. Модульная архитектура позволяет постепенно наращивать систему в соответствии с потребностями пользователей.

Для организации телефонии в корпорациях и государственных учреждениях шлюз способен заменить УАТС, обеспечивая пользователям переход к наиболее современным средствам VoIP коммуникаций. Устройство выполняет функции медиа-шлюза для приложений офисной IP-телефонии совместно с программными коммутаторами (IP-PBX) и может использоваться для решения задач выноса номерной емкости из центрального офиса в филиалы по медной паре или с использованием мультиплексоров.

С точки зрения аппаратной архитектуры устройство является медиа-шлюзом для работы в мультисервисных NGN сетях. Благодаря модульной архитектуре и поддержке функции «горячей замены» («hot swap»), замена модулей (голосовых, питания, сетевых) не приводит к перерыву в предоставлении сервиса. Дублирование центрального процессора и сетевых интерфейсов обеспечивает 100% избыточность. В случае отказа одного из сетевых интерфейсов переключение на резервный произойдет без обрыва текущих голосовых соединений.

Для быстрой диагностики на лицевую панель выведены индикаторы состояния: линий, сетевых интерфейсов, центральных процессоров, источников питания. Каждый процессор оснащен двумя сетевыми интерфейсами 10/100/1000 Мбит/с Gigabit Ethernet и интерфейсом RS232C для первичной настройки.

У модели имеются два различных источника питания для сети переменного тока 110-220 В и для сети постоянного тока 48 В. Тип источника питания необходимо указать при заказе оборудования, в противном случае устанавливаются источники питания 110-220 В.

Будучи созданным на основе многолетнего опыта разработки и внедрения различных инновационных решений и «ноу-хау», шлюз поддерживает тройной стек VoIP протоколов H.323, SIP, MGCP в рамках единой операционной системы APOS, предоставляя пользователям большую свободу при взаимодействии с VoIP-сетями.

Плата центрального процессора, аналоговые интерфейсы и источники питания выполнены в виде модулей и могут быть легко добавлены или заменены без остановки сервиса. Благодаря операционной системе APOS (AddPac VoiceFinder Operating System) обеспечивается простое добавление новых функциональных возможностей, таких как поддержка различных VoIP и сетевых протоколов, в том числе и IPv6.

Основные характеристики

  • Высокопроизводительный микропроцессор RISC-архитектуры
  • Модульная архитектура с поддержкой как FXS так и FXO интерфейсов



32 портовый Voice Interface Slots
MGSA-FXS32 MGSA-FXS32 32 FXS (подключение с помощью стандартного 50-контактного Telco разъема)
MGSA-FXO32 MGSA-FXO32 32 FXO (подключение с помощью стандартного 50-контактного Telco разъема)



  • Поддержка до 256 аналоговых интерфейсов
  • Flash память - 8 Мб, SDRAM - 64 Мб
  • Интерфейсные модули: MGSA-FXS32, MGSA-FXO32
  • 2 интерфейса 10/100/1000 Мбит/с Gigabit Ethernet
  • Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
  • Функции голосовой обработки
    • VAD, DTMF,CNG,G.168 и T.38 G3 Fax Relay
    • G.723,G.729,G.726, G.711
  • Высокопроизводительная и надежная маршрутизация данных
  • Поддержка статической маршрутизации, RIP v1/2, OSPF v2 и согласно IEEE 802.1Q VLAN, в том числе и VRRP
  • Поддержка SNMP v2, для контроля и управления оборудованием
  • Стандартный и расширенный списки доступа, для обеспечения сетевой безопасности
  • Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, DNSProxy, разграничение доступа по физическим адресам, огромные возможности отладки, мониторинга и др.



Техническая спецификация

CPU Board
(основной)
Процессор Высокопроизводительный микропроцессор RISC-архитектуры
Память ППЗУ 8 Mбайт
Основная память 64 Mбайт
Загрузочная память 512 Kбайт Flash
Сетевые/консольные интерфейсы LAN0 10/100/1000 Мбит/с Gigabit Ethernet
LAN1 10/100/1000 Мбит/с Gigabit Ethernet
Консоль RS-232C
CPU Board
(резервный)
Процессор Высокопроизводительный микропроцессор RISC-архитектуры
Память ППЗУ 8 Mбайт
Основная память 64 Mбайт
Загрузочная память 512 Kбайт Flash
Сетевые/консольные интерфейсы LAN0 10/100/1000 Мбит/с Gigabit Ethernet
LAN1 10/100/1000 Мбит/с Gigabit Ethernet
Консольный порт RS-232C
Голосовые модули MGSA-FXS32 32 FXS
MGSA-FXO32 32 FXO
Количество голосовых модулей до 4 модулей
Электропитание до 2 модулей 110~220В, 50/60Гц, 220В 2.5A
Температура эксплуатации 0°C - + 50°C
Температура хранения -40°C - + 85°C
Относительная влажность 5% - 95% (без конденсации влаги)
Габариты (В x Ш x Д) (мм) 400 x 482 x 340 19" шасси
Вес (кг) 31



Поддерживаемые протоколы и сервисы

Сетевые возможности Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q
Поддержка протокола PPPoE
Voice over IP Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235
Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543)
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX
Совместимость с ITU-T H.323 Gateway, Gatekeeper
Широкие возможности контроля качества сервиса для голосового трафика
Сетевое управление SNMP агент (MIB v2)
Удаленное управление через консоль, Rlogin, Telnet
Web управление на основе HTTP сервера
Управление сетевым трафиком
Безопасность Стандартный и расширенный списки доступа
Возможность управления всеми сервисами, поддерживаемыми шлюзом
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet/Console
PPP Авторизация пользователя
  • Password Authentication Protocol(PAP);
  • Challenge Handshake Authentication Protocol (CHAP).
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Управление резервированием и восстановлением системы;
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью истории команд и событий;
Статистика IP трафика с поддержкой Radius
Другие возможности Поддержка протокола Virtual Router Redundancy Protocol (VRRP)
DHCP Сервер & Клиент
Функция трансляции сетевых адресов (NAT)
Функция трансляции портов (PAT)
Функция прозрачного моста (Transparent Bridging):
  • Поддержка протокола STP (Spanning Tree Protocol);
  • Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
  • Одновременная поддержка режима моста и маршрутизатора.
Интерфейс командной строки Cisco стиля
Поддержка протокола NTP (Network Time Protocol)
Удаленное обновление APOS с использованием FTP/TFTP
