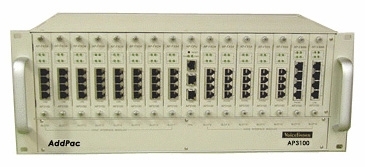

AddPac Голосовой шлюз AP3100
Общие характеристики
VoIP шлюз операторского класса для провайдеров и крупных компаний
VoIP шлюз VoiceFinder AP3100 - надежный, многофункциональный и высокопроизводительный шлюз IP-телефонии с поддержкой IP-маршрутизации. Идеальное решение для крупных операторов связи и организации корпоративной сети.
Поддерживает одинаково высокое качество передачи голосовых данных как по не загруженным сетям, так и по сетям с большим объемом голосового трафика, используя новейшие алгоритмы сжатия и расширенные возможности по управлению в сочетании с высоким качеством обслуживания QoS.
Одним из достоинств шлюза является возможность использовать устройство на различных участках сетевой инфраструктуры, не зависимо от применяемой технологии, как например, арендованные линии, ADSL, кабельные модемы, работающие как с фиксированным, так и с динамическим IP-адресом.
Шлюз поддерживает различные сетевые протоколы, такие как IP-routing, bridging, PPP, NAT/PAT и протоколы по управлению устройством: SNМBP МBIB v2, Cisco-style CLI, Web, и.т.д. Конструктивно он выполнен в виде шасси с набором модулей, в базовой конфигурации имеет 1 порт 10 Мбит/с Ethernet и 1 порт 10/100 Мбит/с Fast Ethernet, консольный порт.
Плата центрального процессора, аналоговые интерфейсы и источники питания выполнены в виде модулей и могут быть легко добавлены или заменены без остановки сервиса. Благодаря операционной системе APOS (AddPac VoiceFinder Operating SysteМб) обеспечивается простое добавление новых функциональных возможностей, таких как поддержка различных VoIP и сетевых протоколов, в том числе и IPv6.
Основные характеристики
- Архитектура на базе производительного PowerPC RISC микропроцессора
- Модульная архитектура голосовых интерфейсов
- 1x10 Мбит/с Ethernet, 1х10/100 Мбит/с Fast Ethernet, 15 слотов для голосовых модулей
| 15 слотов для установки голосовых интерфейсных модулей |
| AP-FXS4 |
4-x портовый модуль FXS (4 x RJ11) |
| AP-FXO4 |
4-x портовый модуль FXO (4 x RJ11) |
| AP-EиМб4 |
4-x портовый модуль EиМB (4 x RJ11) |
| AP-FXS4H |
4-x портовый модуль FXO(4 x RJ11) для линий повышенной протяженности |
| 15 слотов для установки голосовых интерфейсных модулей |
| AP-CPU |
2 порта 10/100 Мбит/с Ethernet (2 x RJ45), 1 консольный порт |
- Аналоговые голосовые модули: FXS4, FXO4, FXS4H, EиМB4
- Поддержка рекомендации ITU-T H.323 v3 с функцией безопасности ITU-T H.235
- Поддержка протокола SIP в соответствии с IETF RFC3261(или RFC2543)
- Одновременная поддержка H.323, SIP и МBGCP, без дополнительного обновления ПО
- Операционная система APOS для обеспечения Масштабируемости, Функциональности и Стабильности работы, с поддержкой контроля качества предоставляемых услуг
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q а так же протоколов маршрутизации: RIP v1/v2, OSPF v2, BGP v4
- Широкие возможности контроля качества сервиса для голосового трафика
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
- Удаленное обновление ПО с использованием FTP/TFTP
- Благодаря расширенным сетевым возможностям используется в качестве полноценного маршрутизатора
Техническая спецификация
| Модуль управления |
Процессор |
PowerPC RISC микропроцессор |
| Flash память |
4/8 Мб |
| SDRAМб память |
32/64 Мб |
| Загрузочная память |
512 Кб Flash |
| Порт LAN0 |
1 порт 10/100 Мбит/с Fast Ethernet |
| Порт LAN1 |
1 порт 10/100 Мбит/с Fast Ethernet |
| Консольный порт |
1 порт RS-232C |
|
Голосовые модули
|
AP-FXS4 |
4-х портовый модуль FXS (4 x RJ11) |
| AP-FXO4 |
4-х портовый модуль FXO (4 x RJ11) |
| AP-EиМб4 |
4-х портовый модуль EиМB (4 x RJ11) |
| AP-FXS4H |
4-х портовый модуль FXSH (4 x RJ11) - для линий повышенной протяженности |
| FXSиFXO |
2 порта FXS + 2 порта FXО (4x RJ11) |
| Требования к электропитанию |
VAC 110~220В, 50/60Гц, 20Вт |
| Рабочая температура |
0°C - + 50°C |
| Температура хранения |
-40°C - + 85°C |
| Относ. влажность |
5% - 95% (без конденсата) |
Поддерживаемые протоколы и сервисы
| Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
| Поддержка протокола PPPoE |
| HDLC инкапсуляция( взаимодействие c CiSCO HDLC) |
| Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
| Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
| Одновременная поддержка H.323, SIP и МбGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
&Мбdash; VAD, DTМбF, CNG, G.168, T.38 G3 FAX |
| Совместимость с ITU-T H.323 Gateway, Gatekeeper |
| Широкие возможности контроля качества сервиса для голосового трафика |
| Сетевое управление |
SNМBP агент (МBIB v2) |
| Удаленное управление через консоль, Rlogin, Telnet |
| Web управление на основе HTTP сервера |
| Управление сетевым трафиком |
| Безопасность |
Стандартный и расширенный списки доступа |
| Возможность управления всеми сервисами, поддерживаемыми шлюзом |
| Многоуровневый доступ к управлению |
| Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
| Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
| Управление резервированием и восстановлением системы; |
| Поддержка системного аудита, внутренней диагностики и отладки; |
| Поддержка функции Watchdog; |
| Системное управление с записью истории команд и событий; |
| Статистика IP трафика с поддержкой Radius |
| Другие возможности |
DHCP Сервер и Клиент |
| Функция трансляции сетевых адресов (NAT) |
| Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (ReМBote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
| Интерфейс командной строки Cisco стиля |
| Поддержка протокола NTP (Network TiМBe Protocol) |
| Удаленное обновление APOS с использованием FTP/TFTP |
|
