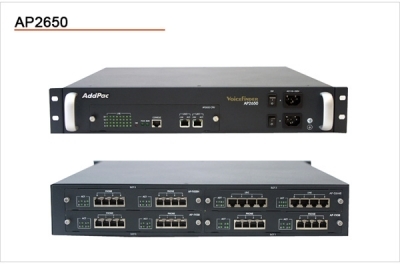

AddPac Голосовой шлюз AP2650

Общие характеристики
Многофункциональный и высокопроизводительный VoIP шлюз для крупных и средних компаний

VoIP шлюз VoiceFinder AP2650 — надежный, многофункциональный и высокопроизводительный шлюз IP-телефонии с поддержкой до 32 аналоговых голосовых интерфейсов или до 2 цифровых — E1/T1. Данная модель одновременно поддерживает как аналоговые, так и цифровые голосовые интерфейсы. Укомплектован резервным блоком питания.

Совместно с программным коммутатором (IP АТС) шлюз является уникальным решением для организации телефонии на предприятиях малого и среднего бизнеса и учреждений, обеспечивая пользователям переход к наиболее современным средствам VoIP коммуникаций.

Устройство может реализовывать функции медиа-шлюза для IP АТС, позволяя одновременно подключить до 32 аналоговых голосовых интерфейсов и до 2 цифровых потоков Е1. Благодаря сочетанию аналоговых интерфейсов, которые могут работать как внешние соединительные (FXO) и внутренние абонентские (FXS) линии, и цифровых интерфейсов для подключения к ТФОП, возможен переход от аналоговой АТС к IP АТС уровня предприятия. Является оптимальным решением для организации межфилиальной связи.

Устройство имеет два 10/100 Мбит/с Ethernet интерфейса, консоль с интерфейсом RS232C. Среди доступных сетевых сервисов маршрутизация LAN-LAN, режим «бриджинга», NAT/PAT и другие. Передняя панель оснащена индикаторами питания, состояния линий и LAN порта.

Данная модель была создана на основе многолетнего опыта разработки и внедрения различных инновационных решений и «ноу-хау».

Шлюз обеспечивает тройной стек VoIP протоколов H.323, SIP, MGCP в рамках единой операционной системы APOS, предоставляя пользователям большую свободу при взаимодействии с различными VoIP сетями. Оборудование позволяет гарантировать необходимый уровень качества передаваемой голосовой информации, благодаря технологии управления качеством обслуживания QoS.

Устройство разработано с учетом обеспечения максимальной гибкости для различных требований, например, таких, как увеличение размера flash и основной памяти, используя слот памяти типа SODIMM. Обеспечивается простой доступ к новым функциональным возможностям, таким как конфигурирование IPv6, IVR.

Основные характеристики

  • Архитектура на базе производительного PowerPC RISC микропроцессора
  • Модульная архитектура голосовых интерфейсов
  • Резервный блок питания
  • 4 слота для установки голосовых интерфейсных модулей
    AP-FXS8 8-ми портовый модуль FXS (8 x RJ11)
    AP-FXO8 8-ми портовый модуль FXO (8 x RJ11)
    AP-EиM8 8-ми портовый модуль EиM (8 x RJ11)
    AP-FXS8H 8-ми портовый модуль FXO (8 x RJ11) для линий повышенной протяженности
    AP-FXO4S4 4 порта FXO и 4 порта FXS модуль
    (8 x RJ11)
    APVI-2E1 2 цифровых порта E1 модуль (2 x RJ45)
    APVI-2T1 2 цифровых порта T1 модуль (2 x RJ45)
  • Максимальная производительность 84 голосовых канала
    Аналоговые порты (FXS,FXO,EиM) Цифровые порты (T1 или E1)
    32 порта 0
    24 порта 1 / 2 Е1/Т1
    0 1 / 2 Е1/Т1
  • Flash память: 8 Мб, SDRAM 64 Мб
  • Аналоговые голосовые модули: FXS8, FXO8, FXS4O4, EиM8
  • Цифровые голосовые модули: 1-T1, 1-E1, 2-T1, 2-E1
  • 2 порта 10/100 Мбит/с Fast Ethernet
  • SIP, H.323, MGCP — одновременная поддержка всех протоколов
  • Функции обработки голоса
    • VAD, DTMF,CNG,G.168 и T.38 G3 Fax Relay
    • G.723.1,G.729A,G.726, G.711
  • Высокопроизводительная и надежная маршрутизация данных
  • Поддержка статической маршрутизации, RIP v1/2, OSPF v2 и согласно IEEE 802.1Q VLAN, включая VRRP
  • Поддержка SNMP v2, для контроля и управления оборудованием
  • Стандартные и расширенные списки доступа (Access List) для обеспечения безопасности
  • Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
    • Поддержка DNSProxy
    • UPnP
    • Сервис обработки MAC адресов



Техническая спецификация

Модуль управления Процессор PowerPC RISC микропроцессор
Flash память 8 Мб
SDRAM память 64 Мб
Загрузочная память 512 Кб Flash
Порт LAN0 1 порт 10/100 Мбит/с Fast Ethernet
Порт LAN1 1 порт 10/100 Мбит/с Fast Ethernet
Консольный порт 1 порт RS-232C

Голосовые модули

AP-FXS8 8-ми портовый модуль FXS (8 x RJ11)
AP-FXO8 8-ми портовый модуль FXO (8 x RJ11)
AP-EиM8 8-ми портовый модуль EиM (8 x RJ11)
AP-FXS8H 8-ми портовый модуль FXSH (8 x RJ11) — для линий повышенной протяженности
AP-FXO4S4 4 порта FXO и 4 порта FXS модуль
(8 x RJ11)
APV1-1E1 1 цифровой порт E1 модуль (2 x RJ45)
APV1-1T1 1 цифровой порт E1 модуль (2 x RJ45)
APVI-2E1 2 цифровых порта E1 модуль (2 x RJ45)
Требования к электропитанию VAC 110~220В, 50/60Гц, 150Вт
Резервный блок питания
Рабочая температура 0°C — + 50°C
Температура хранения -40°C — + 85°C
Относ. влажность 5% — 95% (без конденсата)
Габариты (В x Ш x Д) 80 × 440 × 395 мм — шасси для 19" стойки
Вес (кг) 6.9



Поддерживаемые протоколы и сервисы

Сетевые возможности Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q
Поддержка протокола PPPoE
Voice over IP Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235
Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543)
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX
Совместимость с ITU-T H.323 Gateway, Gatekeeper
Широкие возможности контроля качества сервиса для голосового трафика
Сетевое управление SNMP агент (MIB v2)
Удаленное управление через консоль, Rlogin, Telnet
Web управление на основе HTTP сервера
Управление сетевым трафиком
Безопасность Стандартный и расширенный списки доступа
Возможность управления всеми сервисами, поддерживаемыми шлюзом
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet/Console
PPP Авторизация пользователя
  • Password Authentication Protocol(PAP);
  • Challenge Handshake Authentication Protocol (CHAP).
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Управление резервированием и восстановлением системы;
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью истории команд и событий;
Статистика IP трафика с поддержкой Radius
Другие возможности Поддержка Caller ID:
  • Bellcore type1
  • ETSI type1
  • ETSI type1 DTMF
  • ETSI type1 DTMF prior ring
  • NTT (Japan)
DHCP Сервер и Клиент
Функция трансляции сетевых адресов (NAT)
Функция трансляции портов (PAT)
Функция прозрачного моста (Transparent Bridging):
  • Поддержка протокола STP (Spanning Tree Protocol);
  • Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
  • Одновременная поддержка режима моста и маршрутизатора.
Интерфейс командной строки Cisco стиля
Поддержка протокола NTP (Network Time Protocol)
Удаленное обновление APOS с использованием FTP/TFTP
