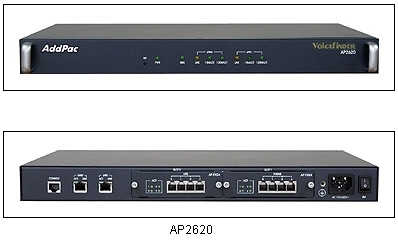

AddPac Голосовой шлюз AP2620
Общие характеристики
Многофункциональный и высокопроизводительный VoIP шлюз для крупных и средних компаний
VoIP шлюз VoiceFinder AP2620 — многофункциональный и высокопроизводительный шлюз IP-телефонии с поддержкой до 8 аналоговых голосовых интерфейсов или до 2 цифровых — E1/T1.
Данная модель одновременно поддерживает как аналоговые, так и цифровые голосовые интерфейсы.Таким образом, при минимальных затратах, на начальной стадии построения VoIP-сети, пользователь может установить аналоговые карты, а при дальнейшем развитии заменить их на интерфейсы E1/T1.
Вместе с гарантированным качеством передачи голоса шлюз предоставляет сервис аудио вещания, используя различные модули, например AP-AUDIO2.
Два интерфейса 10/100 Мбит/с Fast Ethernet (RJ45) позволяют одновременно с сервисами VoIP/BoIP использовать шлюз в качестве NAT/PAT сервера или маршрутизатора.
AP2620 характеризуется наличием расширенных функций, которые на сегодняшний день востребованы на рынке VoIP: одновременно поддерживает H323, SIP и MGCP, а также стандартные и расширенные алгоритмы обеспечения качества сервиса, гарантируя высочайшее качество голоса в любых сетях.
Основные особенности
- Высокопроизводительный микропроцессор RISC-архитектуры
- Модульная архитектура
- 2 слота для установки интерфейсных модулей
| VoIP модули |
| AP-FXS4 |
 |
4 Интерфейса FXS — для подключения телефонных аппаратов (4 x RJ11) |
| AP-FXO4 |
 |
4 Интерфейса FXO — для подключения телефонных линий (4 x RJ11) |
| AP-E&M4 |
|
4 Интерфейса E и M - для подключения E и M интерфейсов телефонной станции (4 x RJ11) |
| AP-FXO2S2 |
 |
2 Интерфейса FXO для подключения телефонных линий (2 x RJ11)
2 Интерфейса FXS для подключения телефонных аппаратов (2 x RJ11) |
| APVI-1E1 |
 |
1 Интерфейс E1 (1 x RJ45) для подключения к АТС |
| APVI-1T1 |
 |
1 Интерфейс T1 (1 x RJ45) для подключения к АТС |
| Модули для IP трансляции аудио |
| AP-AUDIO2 |
 |
2-х канальная плата с возможностью подключения внешних источников и потребителей аудио сигнала (4 × 3.5 мм мама) |
| AP-AUD1S3 |
 |
3 Интерфейса FXS для подключения телефонных аппаратов
1 канал для подключения внешнего источника и потребителя аудио сигнала (2 × 3.5 мм мама/ 3 x RJ11) |
| AP-AUD1O3 |
 |
3 Интерфейса FXO для подключения телефонных аппаратов
1 канал для подключения внешнего источника и потребителя аудио сигнала (2 × 3.5 мм мама/ 3 x RJ11) |
- ППЗУ: 4MB; основная память: SDRAM 32MB
- Интерфейсные карты: E1, FXS4, FXO4, FXS2O2, E&M4 etc.
- Сетевые интерфейсы: 2 порта 10/100 Мбит/с Fast Ethernet (RJ45)
- Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
- Функции голосовой обработки
- VAD, DTMF,CNG,G.168 и T.38 G3 Fax Relay
- G.723,G.729,G.726, G.711
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации и согласно рекомендации IEEE 802.1q а так же протоколов маршрутизации: RIP v1/2, OSPF v2, VRRP
- Поддержка SNMP v2, для контроля и управления оборудованием
- Стандартный и расширенный списки доступа, для обеспечения сетевой безопасности
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, DNSProxy, разграничение доступа по физическим адресам, огромные возможности отладки, мониторинга и др.
Техническая спецификация
| Микропроцессор |
Высокопроизводительный микропроцессор RISC-архитектуры |
| Память |
ППЗУ |
4Mб |
| Основная память |
32 Мб SDRAM |
| Загрузочная память |
512 Кб Flash |
| Сетевые/консольные интерфейсы |
Сетевые интерфейсы |
Два интерфейса 10/100 Мбит/с Fast Ethernet (RJ45) |
| Консоль |
Один порт RS-232C (RJ45) |
| Количество слотов расширения |
Два |
| Голосовые модули |
AP-FXS4 |
4 Интерфейса FXS — для подключения телефонных аппаратов (4 x RJ11) |
| AP-FXO4 |
4 Интерфейса FXO — для подключения телефонных линий (4 x RJ11) |
| AP-E и M4 |
4 Интерфейса E и M- для подключения E и M интерфейсов телефонной станции (4 x RJ11) |
| AP-FXO2S2 |
2 Интерфейса FXO для подключения телефонных линий (2 x RJ11)
2 Интерфейса FXS для подключения телефонных аппаратов (2 x RJ11) |
| APVI-1E1 |
1 Интерфейс E1 (1 x RJ45) для подключения к АТС |
| APVI-1T1 |
1 Интерфейс T1 (1 x RJ45) для подключения к АТС |
| AP-AUDIO2 |
2-х канальная плата с возможностью подключения внешних источников и потребителей аудио сигнала (4 × 3.5 мм мама) |
| AP-AUD1S3 |
3 Интерфейса FXS для подключения телефонных аппаратов
1 канал для подключения внешнего источника и потребителя аудио сигнала (2 × 3.5 мм мама/ 3 x RJ11) |
| AP-AUD1S2O1 |
1 Интерфейс для подключения внешнего источника и потребителя аудио сигнала,
1 Интерфейс FXS для подключения телефонного аппарата
2 Интерфейса FXO для подключения телефонных линий(2 × 3.5 мм мама/ 3 x RJ11) |
| AP-AUD1O3 |
3 Интерфейса FXO для подключения телефонных аппаратов
1 канал для подключения внешнего источника и потребителя аудио сигнала (2 × 3.5 мм мама/ 3 x RJ11) |
| AP-MP3 |
2-х канальная плата для подключения внешних источников и потребителей аудио сигнала с возможностью трансляции и воспроизведения аудио сигнала высокого качества (4 × 3.5 мм мама) |
| AP-HQA |
Модуль для IP трансляции широкополосного аудио (2 × 3.5 мм мама/ PSB) |
| Видео модули |
AP-AV500 |
Модуль аудио/видео кодирования/декодирования для IP трансляций (2 × 3.5 мм мама/ 2 × BNC-RCA/ PSB) |
| Электропитание |
110~220В, 50/60Гц, Мощность — 25 Вт |
| Температура эксплуатации |
0°C to + 50°C |
| Температура хранения |
-40°C~ +85°C |
| Относительная влажность |
5% to 95% (без конденсации влаги) |
| В x Ш x Д (мм) |
44 x 444 x 220
(19", 1U) |
| Вес (кг) |
2.2 |
Поддерживаемые протоколы и сервисы
| Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q а так же протоколов маршрутизации RIP v1/v2, OSPF v2 |
| Поддержка протокола PPPoE, DHCP, др. |
| Voice over IP |
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
| Протокол сигнализации интерфейса Е1 — ISDN-PRI, R2, SS7* |
| Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
| Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX |
| Совместимость с ITU-T H.323 Gateway, Gatekeeper |
| Широкие возможности контроля качества сервиса для голосового трафика |
| Сетевое управление |
SNMP агент (MIB v2) |
| Удаленное управление через консоль, Rlogin, Telnet |
| Web управление на основе HTTP сервера |
| Управление сетевым трафиком |
| Безопасность |
Стандартный и расширенный списки доступа |
| Возможность управления всеми сервисами, поддерживаемыми шлюзом |
| Многоуровневый доступ к управлению |
| Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
| Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
| Управление резервированием и восстановлением системы; |
| Поддержка системного аудита, внутренней диагностики и отладки; |
| Поддержка функции Watchdog; |
| Системное управление с записью истории команд и событий; |
| Статистика IP трафика с поддержкой Radius |
| Другие возможности |
Поддержка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
| DHCP Сервер и Клиент |
| Функция трансляции сетевых адресов (NAT) |
| Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
| Интерфейс командной строки Cisco стиля |
| Поддержка протокола NTP (Network Time Protocol) |
| Удаленное обновление APOS с использованием FTP/TFTP |
|
