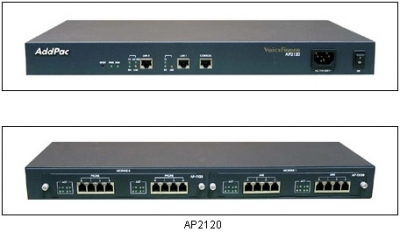

AddPac Голосовой шлюз AP2120
Общие характеристики
Многофункциональный и высокопроизводительный VoIP шлюз для крупных и средних компаний
VoIP шлюз VoiceFinder AP2120 — многофункциональный и высокопроизводительный шлюз IP-телефонии, предназначенный для организации передачи голоса по сетям передачи данных (VoIP) и маршрутизации данных. Является идеальным решением для небольших компаний, имеющих территориально распределенную сеть офисов.
Шлюз имеет модульную архитектуру (высота 19" - 1U), что позволяет оптимально сконфигурировать его в зависимости от требований заказчика.
Используя самые современные алгоритмы сжатия голоса и мощнейшие алгоритмы обеспечения качества сервиса, разработанные компанией AddPac Technology, шлюз обеспечивает высокое качество передачи речи не только на выделенных каналах, с высокой пропускной способностью, но и на каналах с ограниченной пропускной способностью.
Для подключения к сетям передачи данных устройство может использовать: выделенную линию, ADSL модем, кабельный модем; работает в сетях с динамическим или статическим распределением IP адресов.
Поддерживает различные сетевые функции: IP-маршрутизация, прозрачный мост, PPP, трансляция сетевых адресов (NAT) и трансляция портов (PAT), сетевое управление SNMP v2, командная строка cisco-стиля, Web-интерфейс и другие.
Шлюз разработан на основе архитектуры 32-разрядного RISC-микропроцессора, с фиксированным набором сетевых и голосовых интерфейсов, работает под управлением операционной системы APOS.
Операционная система AddPac VoiceFinder Operating System (APOS) — лучшее программное обеспечение для шлюзов IP-телефонии и маршрутизаторов, обеспечивает: масштабируемость, надежность, стабильность и качество сервиса при построении различных сетевых решений. APOS так же обеспечивает оптимизацию нагрузки и строгое соответствие промышленным стандартам, простоту установки и эксплуатации.
Основные характеристики
- Стандартный высокопроизводительный VoIP шлюз для организации связи по сетям передачи данных
- Быстродействующий 32-разрядный микропроцессор RISC-архитектуры
- Сетевые интерфейсы: 1 порт 10 Мбит/с Ethernet (RJ45), 1 порт 10/100 Мбит/с Fast Ethernet (RJ45)
- Два слота для установки голосовых модулей
| Голосовые модули |
| AP-FXS8 |
 |
8 Интерфейсов FXS — для подключения телефонных аппаратов (8 x RJ11) |
| AP-FXO8 |
 |
8 Интерфейсов FXO — для подключения телефонных линий (8 x RJ11) |
| AP-E и M8 |
 |
8 Интерфейсов E и M - для подключения E и M интерфейсов телефонной станции (8 x RJ11) |
| AP-FXO4S4 |
 |
4 Интерфейса FXO
4 порта FXS для подключения 4-х телефонных аппаратов и 4-х телефонных линий (8 x RJ11) |
| Модули широкополосного вещания |
| AP-AUDIO2 |
 |
2-х канальная плата с возможностью подключения внешних источников и потребителей аудио сигнала (4 × 3.5мм мама) |
| AP-AUD1S3 |
 |
3 Интерфейса FXS для подключения телефонных аппаратов
1 канал для подключения внешнего источника и потребителя аудио сигнала (2 × 3.5 мм мама/ 3 x RJ11) |
| AP-AUD1S2O1 |
 |
1 Интерфейс для подключения внешнего источника и потребителя аудио сигнала,
1 Интерфейс FXS для подключения телефонного аппарата
2 Интерфейса FXO для подключения телефонных линий(2 × 3.5 мм мама/ 3 x RJ11) |
| AP-MP3 |
 |
2-х канальная плата для подключения внешних источников и потребителей аудио сигнала с возможностью трансляции и воспроизведения аудио сигнала высокого качества (4 × 3.5 мм мама) |
- Одновременная поддержка сервиса VoIP и маршрутизации WAN/LAN
- Поддержка рекомендации ITU-T H.323 v3 с функцией безопасности ITU-T H.235
- Поддержка протокола SIP в соответствии с IETF RFC3261(или RFC2543)
- Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
- Операционная система APOS для обеспечения Масштабируемости, Функциональности и Стабильности работы, с поддержкой контроля качества предоставляемых услуг
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q а так же протоколов RIP v1/v2
- Поддержка протокола PPPoE
- Широкие возможности контроля качества сервиса для голосового трафика
- Поддержка SNMP v2, для контроля и управления оборудованием
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
- Удаленное обновление ПО с использованием FTP/TFTP
- Стандартное 19", 1U шасси для монтажа в стойку
Техническая спецификация
| Микропроцессор |
| ЦПУ |
32-разрядный микропроцессор RISC-архитектуры |
| Память |
| ППЗУ |
4 Мб |
| Основная память |
32 Мб SDRAM |
| Загрузочная память |
512 Кб Flash |
| Сетевые/консольные интерфейсы |
| Сетевые интерфейсы |
Голосовые интерфейсы FXS и FXO и EиM и FXO В зависимости от установленных в шасси карт (макс. 2 карты) |
| Консоль |
Один порт RS-232C (RJ45) |
| Голосовые интерфейсы |
| FXS и FXO и EиM и FXO |
В зависимости от установленных в шасси карт |
| Условия эксплуатации |
| Электропитание |
Внешний источник питания 110~220В, 50/60 Гц , Мощность — 15 Вт |
| Температура эксплуатации |
0°C — + 50°C |
| Температура хранения |
-40°C ~ +85°C |
| Относительная влажность |
5% ~ 95% (без конденсации влаги) |
| Габариты |
Ш x Д x В (мм)
|
36 x 215 x 208
(19", 1U) |
| Вес (кг) |
3,5 |
Поддерживаемые протоколы и сервисы
| Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
| Поддержка протокола PPPoE, DHCP, др. |
| Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
| Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
| Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
VAD, DTMF, CNG, G.168, T.38 G3 FAX |
| Совместимость с ITU-T H.323 Gateway, Gatekeeper |
| Широкие возможности контроля качества сервиса для голосового трафика |
| Сетевое управление |
SNMP агент (MIB v2) |
| Удаленное управление через консоль, Rlogin, Telnet |
| Web управление на основе HTTP сервера |
| Управление сетевым трафиком |
| Безопасность |
Стандартный и расширенный списки доступа |
| Возможность управления всеми сервисами, поддерживаемыми шлюзом |
| Многоуровневый доступ к управлению |
| Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
| Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
| Управление резервированием и восстановлением системы; |
| Поддержка системного аудита, внутренней диагностики и отладки; |
| Поддержка функции Watchdog; |
| Системное управление с записью истории команд и событий; |
| Статистика IP трафика с поддержкой Radius |
| Другие возможности |
Поддержка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
| DHCP Сервер и Клиент |
| Функция трансляции сетевых адресов (NAT) |
| Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
| Интерфейс командной строки Cisco стиля |
| Поддержка протокола NTP (Network Time Protocol) |
| Удаленное обновление APOS с использованием FTP/TFTP |
|
