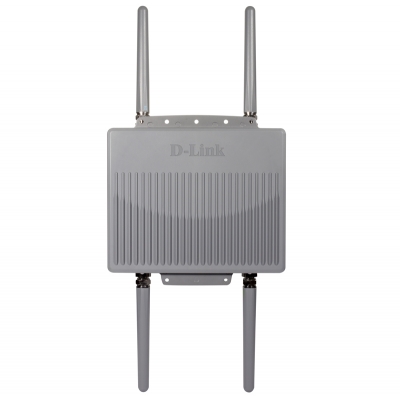

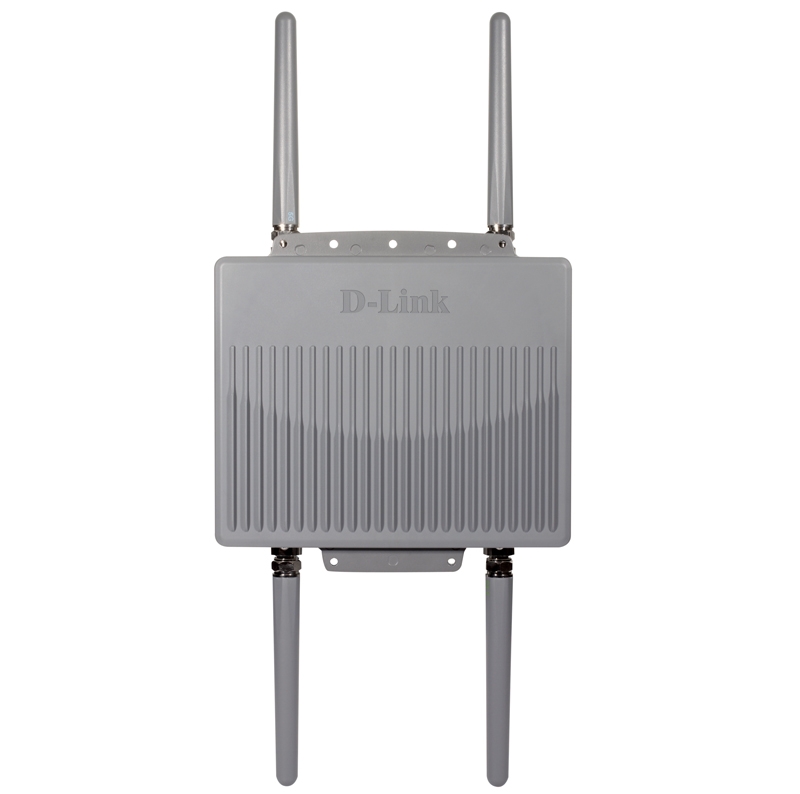

Двухдиапазонная точка доступа D-Link AirPremier N DAP-3690 для установки вне помещений, с поддержкой PoE является идеальным решением для построения беспроводных локальных сетей предприятий (WLAN) . Она может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11а, 802.11b, 802.11g и 802.11n. Точка доступа может быть установлена на производственных предприятиях, промышленных объектах, конференц-залах, учебных комплексах, аэропортах, в полях для гольфа, на яхтах и других открытых площадках.

DAP-3690 позволяет создать управляемую и надежную двухдиапазонную беспроводную сеть. Четыре съемные двухдиапазонные антенны обеспечивают оптимальный радиус действия при работе в двух частотных диапазонах 2,4 ГГц (стандарты 802.1g и 802.1n) и 5 ГГц (802.1a и 802.11n). Специально разработанная для размещения на улице DAP-3690 выполнена в прочном водонепроницаемом корпусе со встроенным подогревателем и температурным датчиком. Данная высокоскоростная точка доступа поддерживает стандарт 802.3at Power over Ethernet (PoE), что позволяет устанавливать это устройство даже в тех местах, где розетки питания недоступны.

Для оптимизации производительности сети можно настроить любой режим работы: точка доступа, WDS с точкой доступа, WDS/мост (No AP Broadcasting) и беспроводной клиент.

В точке доступа также реализованы расширенные функции, такие как балансировка нагрузки (для оптимальной передачи трафика в сети) и резервирование (для безотказной работы беспроводного соединения). Помимо этого, поддержка Spanning Tree Protocol способствует более эффективной передаче данных, позволяя избежать широковещательного шторма в режиме WDS.

DAP-3690 обеспечивает беспроводное соединение на скорости до 300Мбит/с в обоих диапазонах 2,4 ГГц и 5 ГГц². Поддержка функции Wi-Fi MultimediaTM (WMM) Quality of Service делает точку доступа идеальным решением для передачи аудио, видео и голосовых приложений.

Функция QoS позволяет автоматически приоритезировать трафик согласно уровню интерактивных потоков, таких как игры или VoIP. Функция QoS также предоставляет опцию выпадающего меню для выбора правил приоритета пользователя. Помимо этого, DAP-3690 поддерживает функцию балансировки нагрузки, обеспечивая максимальную производительность.

Для обеспечения комплексной защиты сети, DAP-3690 поддерживает последние технологии защиты беспроводных сетей, используя обе версии шифрования данных Personal и Enterprise стандартов WPA и WPA 2 (802.11i) с поддержкой сервера RADIUS, позволяющего пользователям создавать собственные учетные записи. Кроме того, точка доступа поддерживает фильтрацию MAC-адресов, сегментацию беспроводных LAN, функцию запрета широковещания SSID, обнаружение несанкционированных подключений и работу беспроводной сети в режиме широковещания по расписанию. DAP-3690 поддерживают до 16 SSID (до 8 SSID для каждого диапазона), что позволяет использовать несколько VLAN для осуществления сегментации сети. Также DAP-3690 поддерживает механизм изоляции беспроводного клиента, что позволяет ограничить прямое соединение «клиент-клиент».

Точка доступа поддерживает множество опций управления, включая Web-интерфейс (HTTP), Secure Socket Later (SSL, обеспечивает безопасное соединение с Интернет), Secure Shell (SSH, для обеспечения безопасного канала между компьютерами на расстоянии), Telnet (двунаправленный, 8-битный байт-ориентированный сетевой протокол) и консольный порт RJ-45. Для расширенного сетевого управления можно использовать D-Link AP Manager II, AP Array или D-View module SNMPv3 для настройки и управления множеством точек доступа с одного компьютера. Помимо стандартных опций управления, AP Manager II и D-View позволяют сетевым администраторам автоматически осуществлять проверку оборудования без потерь времени и ресурсов.

Благодаря поддержке двух частотных диапазонов, PoE, расширенным функциям управления, улучшенным параметрам и настройкам безопасности, DAP-3690 является идеальным решением по организации беспроводной сети вне помещений для предприятий сектора SMB.

Характеристики:

Стандарты

• IEEE 802.1a
• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.3ab
• IEEEE 802.3at
• IEEE 802.3u
• IEEE 802.3

Сетевое управление

• Telnet, Secure (SHH) Telnet

Web-интерфейс

• HTTP, Secure HTTP (HTTPS)

Поддержка SNMP

• Модуль D-View - Private MIB
• AP Manager II
• AP Array

Безопасность

• WPA™-Personal
• WPA™-Enterprise
• WPA2™-Personal
• WPA2™-Enterprise
• 64/128-битное WEP-шифрование
• Отключение широковещания SSID
• Управление доступом на основе МАС-адреса
• Обнаружение незарегистрированных точек доступа
• Аутентификация 802.1x
• Защита сетевого доступа
• Разделение WLAN

Поддержка VLAN/SSID

• Поддержка до 16 SSID (8 SSID на частоту)

Quality of Service (QoS)

• 4 очереди приоритетов
• WMM Wireless Priority

Диапазоны частот беспроводных сетей³

• 2,4 ГГц (от 2,4 ГГц до 2, 4835 ГГц)
• 5 ГГц (от 5,15 ГГц до 5,35 ГГц, от 5,47 ГГц до 5,85 ГГц)

Скорость беспроводного соединения

• IEEE 802.11a: 6,9,12,18,24,36,48,54 Мбит/с
• IEEE 802.11b: 11, 5.5, 2, и 1 Мбит/с
• IEEE 802.11g: 6,9,12,18,24,36,48,54 Мбит/с
• IEEE 802.11n:

Выходная мощность передатчика

IEEE 802.11a

• +20 dBm при 6-24 Мбит/с
• +19 dBm при 36 Мбит/с
• +18 dBm при 48 Мбит/с
• +17 dBm при 54 Мбит/с

IEEE 802.11b

• +17 dBm при 11,5.5,2 и 1 Мбит/с

IEEE 802.11g

• +17 dBm при 6-24 Мбит/с
• +15 dBm при 36 Мбит/с
• +14 dBm при 48 Мбит/с
• +13 dBm при 54 Мбит/с

IEEE 802.11n

• 5 ГГЦ/HT-20
  • 17 dBm при MCS0/8, MCS1/9, MCS2/10, MCS3/11
  • 16 dBm при MCS4/12
  • 15 dBm при MCS5/13
  • 14 dBm при MCS6/14
  • 11 dBm при MCS7/15 (5.18 – 5.5 ГГц)
  • 9 dBm при MCS7/15 (5.7 – 5.825 ГГц)
• 5 ГГц/HT-40
  • 17 dBm при MCS0/8, MCS1/9, MCS2/10, MCS3/11
  • 16 dBm при MCS4/12
  • 15 dBm при MCS5/13
  • 14 dBm при MCS6/14
  • 9 dBm при MCS7/15 (5.18 – 5.5 ГГц)
  • 8 dBm при MCS7/15 (5.7 – 5.825 ГГц)
• 2,4 ГГц/HT-20
  • 16dBm при MCS0/8, MCS1/9, MCS2/10, MCS3/11, MCS4/12
  • 14dBm при MCS 5/13
  • 13dBm при MCS 6/14
  • 12dBm при MCS 7/15
• 2,4 ГГц/HT-40
  • 14dBm при MCS0/8, MCS1/9, MCS2/10, MCS3/11, MCS4/12
  • 13dBm при MCS 5/13
  • 12dBm при MCS 6/14
  • 11dBm при MCS 7/15

Чувствительность приемника

IEEE 802.11a

• –82dBm при 6 Мбит/с
• –81dBm при 9 Мбит/с
• –79dBm при 12 Мбит/с
• –77dBm при 18 Мбит/с
• –74dBm при 24 Мбит/с
• –70dBm при 36 Мбит/с
• –66dBm при 48 Мбит/с
• –65dBm при 54 Мбит/с

IEEE 802.11b

• –80dBm при 1~2 Мбит/с
• –76dBm при 5.5~11 Мбит/с

IEEE 802.11g

• –82dBm при 6 Мбит/с
• –81dBm при 9 Мбит/с
• –79dBm при 12 Мбит/с
• –77dBm при 18 Мбит/с
• –74dBm при 24 Мбит/с
• –70dBm при 36 Мбит/с
• –66dBm при 48 Мбит/с
• –65dBm при 54 Мбит/с

IEEE 802.11n

• 5ГГц/HT-20
  • –82dBm при MCS0/8
  • –79dBm при MCS1/9
  • –77dBm при MCS2/10
  • –74dBm при MCS3/11
  • –70dBm при MCS4/12
  • –66dBm при MCS5/13
  • –65dBm при MCS6/14
  • –64dBm при MCS7/15
• 5ГГц/HT-40
  • –79dBm при MCS0/8
  • –76dBm при MCS1/9
  • –74dBm при MCS2/10
  • –71dBm при MCS3/11
  • –67dBm при MCS4/12
  • –63dBm при MCS5/13
  • –62dBm при MCS6/14
  • –61dBm при MCS7/15
• 2,4 ГГц/HT-20
  • -82dBm при MCS0
  • -79dBm при MCS1
  • -77dBm при MCS2
  • -74dBm при MCS3
  • -70dBm при MCS4
  • -66dBm при MCS5
  • -65dBm при MCS6
  • -64dBm при MCS7
• 2,4 ГГц/HT-40
  • -79dBm при MCS0
  • -76dBm при MCS1
  • -74dBm при MCS2
  • -71dBm при MCS3
  • -67dBm при MCS4
  • -63dBm при MCS5
  • -62dBm при MCS6
  • -61dBm при MCS7

Режимы работы

• Точка доступа
• WDS с точкой доступа
• WDS
• Беспроводной клиент

Коэффициент усиления дипольной антенны

• 5 dBi при 2.4 ГГц
• 7 dBi при5 ГГц

Максимальная выходная мощность⁴

• 20 dBm при 2.4 ГГц (dual chain)
• 23 dBm при 5 ГГц (dual chain)

Индикаторы

• Power
• LAN
• 5 ГГц
• 2,4 ГГц

Физические параметры

Максимальная потребляемая мощность⁴

18 Вт (макс.) с PoE (с выключенным обогревателем)

24 Вт (макс.) с PoE (с включенным обогревателем)

Рабочее напряжение

48В постоянного тока +/- 10% для PoE

Температура

Рабочая: от -40°C до 60°C⁵

Хранения: -20°C до 65°C

Влажность

Рабочая: от 10% до 90% (без конденсата)

Хранения: от 5% до 95% (без конденсата)

Вес

2,53 кг (без антенн)

Размеры

250 х 220 х 70 мм

Аксессуары для установки вне помещения

Четыре встроенных модуля грозозащиты

Базовое устройство PoE

Заземляющий провод

Монтажный комплект для установки на стене

Монтажный комплект для установки на столб

Сертификаты

FCC, CE, IC, C-Tick, NCC, UL, Wi-Fi, IP67

²Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11g и 802.11n. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а так же факторы окружающей среды, включая объем трафика, материалы и конструкции зданий, сетевые накладные расходы снижают ее фактическую пропускную способность. На радиус действия могут неблагоприятно влиять факторы окружающей среды.

³Диапазон частот беспроводной сети зависит от радиочастотного регулирования страны.

⁴Значение максимальной выходной мощности передатчика зависит от радиочастотного регулирования страны.

⁵Устройство допускает непрерывную и надежную работу при температуре от -30 до 60°C, и может работать при экстремальных температурах от -40 до 60°C при условии, что будет использоваться нагреватель.

⁶Совместим только с коммутаторами 802.3at PoE. Стандарт 802.3af не обеспечивает достаточную мощность для DAP-3690. Доступные PoE коммутаторы линейки D-Link 802.3at: DGS-1210-10P, DGS-1500-28P, DGS-3120-24PC, DGS-3120-48PC, DGS-3420-28PC, DGS-3420-52P, DGS-3620-28PC и DGS-3620-52P.
