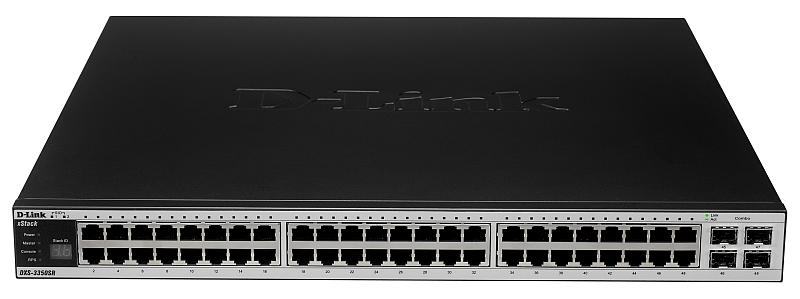

D-Link Коммутатор DXS-3350SR

Общие характеристики
Управляемый коммутатор 3 уровня, 44 порта 10/100/1000BASE-T, 4 комбо-порта 10/100/1000BASE-T/SFP+, 2 порта 10 Гбит/с для стекирования, 1 слот расширения



Гигабитные стекируемые коммутаторы 3 уровня серии xStack DXS-33xxобъединяют высокую производительность с функциями обеспечения отказоустойчивости, безопасности и управления, а также гибкость и простоту в использовании. Обладая функциональными характеристиками, присущими дорогостоящим модульным шасси, эти устройства сравнимы по цене с обычными стекируемыми коммутаторами. При объединении коммутаторов в стек по топологии «звезда» можно получить до 312 портов* Gigabit Ethernet, по топологи «кольцо» - до 384 портов**. Кроме того, коммутаторы  оборудованы слотом для установки дополнительных модулей с 2 uplink-портами 10 GE, каждый из которых обеспечивает пропускную способность до 20 Гбит/с в режиме полного дуплекса.

Каждый коммутатор оборудован 2 портами для стекирования, обеспечивающими полосу пропускания до 20 Гбит/с в режиме полного дуплекса. В стек по топологии «звезда» с мастером-коммутатором DGS-3324SRi можно объединить до 6 коммутаторов серии xStack и получить суммарную стековую полосу пропускания до 120 Гбит/с. Стекирование по архитектуре «звезда» обеспечивает отказоустойчивость и возможность добавления или исключения коммутаторов из стека, не прерывая его функционирования. Коммутаторы стекируются с помощью высокоскоростных кабелей для стекирования, что позволяет работать со стеком как с единым высокопроизводительным устройством.

Технология стекирования xStack, поддерживаемая коммутаторами, позволяет выбрать наиболее короткий путь передачи данных между устройствами стека, организованного по топологии «кольцо» и предоставляет механизмы обеспечения его отказоустойчивости. В стек такой архитектуры можно объединить до 12 коммутаторов. Его суммарная пропускная способность – 40 Гбит/с.

Благодаря поддержке технологии SIM (Single IP Management), в стек можно легко объединить до 32-х коммутаторов, независимо от модели. Все коммутаторы могут настраиваться, обслуживаться и контролироваться с любой рабочей станции с установленным Web-браузером через единый IP-адрес. Стек управляется как единый объект и все коммутаторы, входящие в него определяются по одному IP-адресу. Web-интерфейс позволяет выполнять большинство задач управления и настройки, исключая необходимость установки дорогого и сложного программного обеспечения сетевого SNMP-управления.

Коммутаторы серии xStack предоставляют широкий набор функций обеспечения безопасности и контроля доступа. Он включает списки контроля доступа (ACL) уровней 2/3/4 на основе МАС-адреса, номера порта коммутатора, IP-адреса и/или номера порта TCP/UDP, аутентификацию пользователей 802.1x и контроль МАС-адресов. Также поддерживается централизованное управление доступом пользователей через серверы TACACS /TACACS+ и RADIUS. Совместно с управлением сетевыми приложениями, эти функции безопасности гарантируют не только доступ в сеть авторизованных пользователей, но и предотвращение распространения по сети вредоносного трафика.

Коммутаторы предоставляют расширенную поддержку VLAN, включая 4 Кб записей VLAN, GARP/GVRP и 802.1Q для повышения безопасности и производительности сети. Управление полосой пропускания позволяет ограничить трафик для каждого порта и управлять объемом передаваемого трафика на границе сети.

Коммутаторы предоставляют широкий набор многоуровневых (L2, L3, L4) функций QoS/CoS, гарантируя, что критичные к задержкам приложения, например VoIP, ERP, Интранет или видеоконференции будут обслуживаться с надлежащим приоритетом. Поддерживаются до 8 очередей приоритетов для 802.1p/TOS/DiffServ с классификацией на основе МАС-адресов источника и приемника, IP-адресов источника или приемника и/или номеров портов TCP/UDP. Протокол Virtual Router Redundancy Protocol (VRRP) позволяет нескольким коммутаторам 3-го уровня локальной сети использовать один IP-адрес. При этом, один из коммутаторов будет выбран ведущим, а остальные будут играть роль резервных, на случай выхода из строя ведущего.

Поддержка VRRP обеспечивает удобство при настройке IP-параметров рабочей станции, не требуя изменения IP-адреса шлюза по умолчанию, при выходе из строя устройства, выполняющего маршрутизацию.

* Расчет основан на 6 коммутаторах DXS-3350SR стекированных с DGS-3324SRi.

** Расчет основан на 8 коммутаторах DXS-3350SR стекированных по топологии «кольцо».

Характеристики:

Аппаратура

Порты

  • 44 порта 10/100/1000BASE-T Gigabit
  • 4 комбо-порта 10/100/1000BASE-T /SFP
  • 2 10 Гбит/с порта для стекирования
  • 1 открытый слот
  • 1 консольный порт



Стандарты и функции

  • IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae
  • ANSI/IEEE 802.3 NWay auto-negotiation
  • Управление потоком IEEE 802.3x
  • Автоматическое определение полярности MDI/MDIX
  • Зеркалирование портов



Максимальное количество устройств в стеке

  • Cтек «звезда» - 7 устройств (включая мастер-коммутатор DGS-3324SRi)
  • Стек «кольцо» - 8 устройств



Коммутационная фабрика

  • 176 Гбит/с



Скорость передачи пакетов

  • 131 Mpps



Буфер RAM

  • 4 Мб



Размер таблицы IP-адресов

  • 3 К



Размер таблицы MAC-адресов

  • 16 К



Программное обеспечение

IP-маршрутизация

  • Поддержка IP v4
  • Поддержка IP Fragmentation
  • Множество IP интерфейсов на VLAN
  • Поддержка протоколов маршрутизации:
  • статическая маршрутизация
  • RIP-1, RIP-2
  • OSPF v.2&



VLAN

  • VLAN на основе портов
  • IEEE 802.1Q Tagged VLAN
  • GARP/GVRP
  • Максимальное количество VLAN
    • Динамические: 255
    • Статические: 4 Кб



Очереди приоритетов (CoS)

  • Стандарт: IEEE 802.1p
  • Число очередей: 8



Классификация трафика (CoS)

Может быть основана на типах приложений, определенных пользователем:

  • TOS
  • Diffserv (DSCP)
  • MAC-адрес
  • IP v.4 -адрес
  • Номер порта TCP/UDP (типы приложений, определенные пользователем)
  • TCP/UDP payload (содержимое пакета, определенное пользователем)
  • IPv.6-адрес
  • Класс трафика IP v.6
  • Метка потока IP v.6



Безопасность доступа

  • Управление доступом 802.1x на базе портов
  • Управление доступом 802.1x на базе MAC-адресов
  • Функция Port security
  • SSH
  • SSL



Списки управления доступом (ACL)

 На основе:

  • MAC-адреса
  • TOS
  • Diffserv (DSCP)
  • IP v.4 -адреса
  • Типа протокола пакета
  • Номера порта TCP/UDP (типы приложений, определенные пользователем)
  • TCP/UDP payload (содержимое пакета, определенное пользователем)
  • ACL на основе физического порта
  • Адреса IPv6
  • Класса трафика IPv6
  • Метки потока IPv6
  • CPU Interface Filtering (Программные ACL)



Spanning Tree Protocol

  • 802.1D Spanning Tree
  • 802.1w Rapid Spanning Tree
  • 802.1s Multiple Spanning Tree



Групповая рассылка IP

  • IGMP v.3
  • DVMRP
  • PIM Dense mode
  • PIM Sparse mode
  • VRRP



Агрегирование портов

  • Количество портов в транковой группе: 8 (макс.)
  • Количество транковых групп на стек: 32 (макс.)
  • Рабочий режим: распределение нагрузки
  • Агрегирование портов (LACP) 802.3ad



Метод коммутации

  • Store-and-Forward



Jumbo-фреймы

  • 9216 байт (макс.)



Управление

  • D-Link SIM (Single IP Management)
  • SNMP v.1, v.2c, v.3
  • Web-интерфейс управления
  • Мониторинг трафика с помощью графического интерфейса Web GUI
  • Просмотр MAC –адресов через Web-интерфейс
  • CLI (интерфейс командной строки)
  • RMON-мониторинг
  • Telnet- сервер (до 8 сессий)
  • Аутентификация TACACS/TACACS+ при административном доступе к коммутатору
  • Аутентификация RADIUS при административном доступе к коммутатору
  • SYSLOG
  • DHCP/Bootp relay
  • DNS relay
  • Поддержка двух копий ПО (Dual Images)
  • Описание портов
  • Просмотр утилизации процессора
  • Сегментация трафика
  • Управление полосой пропускания с шагом 1 Мбит/с



MIB

  • MIB-II (RFC 1213)
  • Bridge MIB (RFC 1493)
  • RMON MIB (RFC 1757)
  • 802.1p Priority Queues (RFC 2674)
  • 802.1Q VLAN MIB (RFC 2674)
  • IGMP MIB (RFC 2833)
  • If MIB (RFC 2233)
  • Ethernet-like MIB (RFC 1643)
  • RIP MIB (RFC 1724)
  • OSPF MIB (RFC 1850)
  • CIDR MIB (RFC 2096)
  • D-Link enterprise MIB



Группы RMON

  • 1, 2, 3, 9 (Alarm, Statistics, History, Event)



Назначение IP-адреса

  • Через DHCP клиент, Bootp клиент



Обновление программного обеспечения

  • TFTP


Индикаторы

  • Power, Master, Console, RPS (на устройство)
  • SIO (для стекирующего порта)
  • Link/Activity (на порт)
  • Stack ID No.



Физические параметры

Размеры

441 x 430 x 44 мм (только устройство)

19" - для установки в шкаф, 1 U высота

Вес

6.41 кг (без дополнительный модулей, только устройство)

Питание

100 - 240 В, 50/60 Гц

Внутренний универсальный источник питания

Поддержка установки внешнего резервного источника питания

Мощность

143 Вт (макс.)

Вентиляция

40 x 40 мм DC вентилятор x 2

BTU/часов

487,9

MTBF

93994 часа

Рабочая температура

0°до 40°C

Температура хранения

-25°до 55°C

Влажность

От 5% до 95% без образования конденсата

Классы безопасности (EMI)

FCC Class A

CE Class A

Безопасность

CSA International

D-Link
