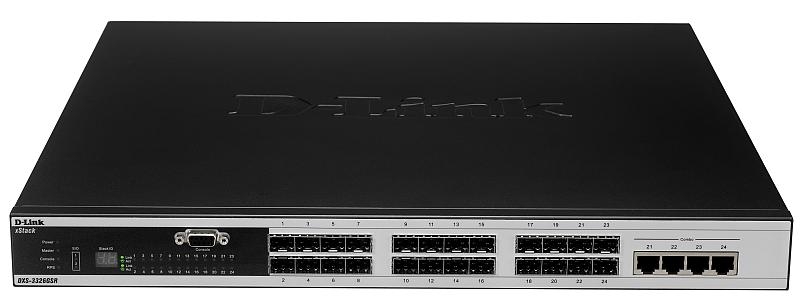

D-Link Коммутатор DXS-3326GSR

Общие характеристики
Управляемый коммутатор 3 уровня, 20 портов Mini GBIC(SFP), 4 комбо-порта Mini GBIC (SFP)/10/100/1000BASE-T, 2 порта 10 Гбит/с для стекирования, 1 слот расширения



Гигабитные стекируемые коммутаторы 3 уровня серии xStack DXS-33xx объединяют высокую производительность с функциями обеспечения отказоустойчивости, безопасности и управления, а также гибкость и простоту в использовании. Обладая функциональными характеристиками, присущими дорогостоящим модульным шасси, эти устройства сравнимы по цене с обычными стекируемыми коммутаторами. При объединении коммутаторов в стек по топологии «звезда» можно получить до 312 портов* Gigabit Ethernet, по топологи «кольцо» - до 384 портов**. Кроме того, коммутаторы  оборудованы слотом для установки дополнительных модулей с 2 uplink-портами 10 GE, каждый из которых обеспечивает пропускную способность до 20 Гбит/с в режиме полного дуплекса.

Каждый коммутатор оборудован 2 портами для стекирования, обеспечивающими полосу пропускания до 20 Гбит/с в режиме полного дуплекса. В стек по топологии «звезда» с мастером-коммутатором DGS-3324SRi можно объединить до 6 коммутаторов серии xStack и получить суммарную стековую полосу пропускания до 120 Гбит/с. Стекирование по архитектуре «звезда» обеспечивает отказоустойчивость и возможность добавления или исключения коммутаторов из стека, не прерывая его функционирования. Коммутаторы стекируются с помощью высокоскоростных кабелей для стекирования, что позволяет работать со стеком как с единым высокопроизводительным устройством.

Технология стекирования xStack, поддерживаемая коммутаторами, позволяет выбрать наиболее короткий путь передачи данных между устройствами стека, организованного по топологии «кольцо» и предоставляет механизмы обеспечения его отказоустойчивости. В стек такой архитектуры можно объединить до 12 коммутаторов. Его суммарная пропускная способность – 40 Гбит/с.

Благодаря поддержке технологии SIM (Single IP Management), в стек можно легко объединить до 32-х коммутаторов, независимо от модели. Все коммутаторы могут настраиваться, обслуживаться и контролироваться с любой рабочей станции с установленным Web-браузером через единый IP-адрес. Стек управляется как единый объект и все коммутаторы, входящие в него определяются по одному IP-адресу. Web-интерфейс позволяет выполнять большинство задач управления и настройки, исключая необходимость установки дорогого и сложного программного обеспечения сетевого SNMP-управления.

Коммутаторы серии xStack предоставляют широкий набор функций обеспечения безопасности и контроля доступа. Он включает списки контроля доступа (ACL) уровней 2/3/4 на основе МАС-адреса, номера порта коммутатора, IP-адреса и/или номера порта TCP/UDP, аутентификацию пользователей 802.1x и контроль МАС-адресов. Также поддерживается централизованное управление доступом пользователей через серверы TACACS /TACACS+ и RADIUS. Совместно с управлением сетевыми приложениями, эти функции безопасности гарантируют не только доступ в сеть авторизованных пользователей, но и предотвращение распространения по сети вредоносного трафика.

Коммутаторы предоставляют расширенную поддержку VLAN, включая 4 Кб записей VLAN, GARP/GVRP и 802.1Q для повышения безопасности и производительности сети. Управление полосой пропускания позволяет ограничить трафик для каждого порта и управлять объемом передаваемого трафика на границе сети.

Коммутаторы предоставляют широкий набор многоуровневых (L2, L3, L4) функций QoS/CoS, гарантируя, что критичные к задержкам приложения, например VoIP, ERP, Интранет или видеоконференции будут обслуживаться с надлежащим приоритетом. Поддерживаются до 8 очередей приоритетов для 802.1p/TOS/DiffServ с классификацией на основе МАС-адресов источника и приемника, IP-адресов источника или приемника и/или номеров портов TCP/UDP. Протокол Virtual Router Redundancy Protocol (VRRP) позволяет нескольким коммутаторам 3-го уровня локальной сети использовать один IP-адрес. При этом, один из коммутаторов будет выбран ведущим, а остальные будут играть роль резервных, на случай выхода из строя ведущего.

Поддержка VRRP обеспечивает удобство при настройке IP-параметров рабочей станции, не требуя изменения IP-адреса шлюза по умолчанию, при выходе из строя устройства, выполняющего маршрутизацию.

* Расчет основан на 6 коммутаторах DXS-3350SR стекированных с DGS-3324SRi.

 ** Расчет основан на 8 коммутаторах DXS-3350SR стекированных по топологии «кольцо».

 Характеристики:

Аппаратура

Порты

  • 20 SFP портов
  • 4 комбо-порта SFP/10/100/1000BASE-T Gigabit
  • 2 10 Гбит/с порта для стекирования
  • 1 открытый слот
  • 1 консольный порт


Стандарты и функции

  • IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae
  • ANSI/IEEE 802.3 NWay auto-negotiation
  • Управление потоком IEEE 802.3x
  • Автоматическое определение полярности MDI/MDIX
  • Зеркалирование портов


Максимальное количество устройств в стеке

  • Cтек «звезда» - 7 устройств (включая мастер-коммутатор DGS-3324SRi)
  • Стек «кольцо» -12 устройств


Коммутационная фабрика

  • 128 Гбит/с


Скорость передачи пакетов

  • 95 Mpps


Буфер RAM

  • 2 Мб


Размер таблицы IP-адресов

  • 3 Кб


Размер таблицы MAC-адресов

  • 16 K


Программное обеспечение

IP-маршрутизация

  • Поддержка IP v4
  • Поддержка IP Fragmentation
  • Множество IP-интерфейсов на VLAN
  • Поддержка протоколов маршрутизации:
  • статическая маршрутизация
  • RIP-1, RIP-2
  • OSPF v.2


VLAN

  • VLAN на основе портов
  • IEEE 802.1Q Tagged VLAN
  • GARP/GVRP
  • Максимальное количество VLAN
  • Динамические: 255
  • Статические: 4 Kб


Очереди приоритетов (CoS)

  • Стандарт: IEEE 802.1p
  • Число очередей: 8


Классификация трафика (CoS)

 Может быть основана на типах приложений, определенных пользователем:

  • TOS
  • Diffserv (DSCP)
  • MAC-адрес
  • IP v.4 -адрес
  • Номер порта TCP/UDP (типы приложений, определенные пользователем)
  • TCP/UDP payload (содержимое пакета, определенное пользователем)
  • IPv.6-адрес
  • Класс трафика IP v.6
  • Метка потока IP v.6


Безопасность доступа

  • Управление доступом 802.1x на базе портов
  • Управление доступом 802.1x на базе MAC-адресов
  • Функция Port security
  • SSH
  • SSL


Списки управления доступом (ACL)

 На основе:

  • MAC-адреса
  • TOS
  • Diffserv (DSCP)
  • IP v.4 -адреса
  • Типа протокола пакета
  • Номера порта TCP/UDP (типы приложений, определенные пользователем)
  • TCP/UDP payload (содержимое пакета, определенное пользователем)
  • ACL на основе физического порта
  • Адреса IPv6
  • Класса трафика IPv6
  • Метки потока IPv6
  • CPU Interface Filtering (Программные ACL)


Spanning Tree Protocol

  • 802.1D Spanning Tree
  • 802.1w Rapid Spanning Tree
  • 802.1s Multiple Spanning Tree


Групповая рассылка IP

  • IGMP v.3
  • DVMRP
  • PIM Dense mode
  • PIM Sparse mode
  • VRRP


Агрегирование портов

  • Количество портов в транковой группе: 8 (макс.)
  • Количество транковых групп на стек: 32 (макс.)
  • Рабочий режим: распределение нагрузки
  • Агрегирование портов (LACP) 802.3ad


Метод коммутации

  • Store-and-Forward


Jumbo фреймы

  • 9 Kб (макс.)


Настройка и управление

Управление

  • D-Link SIM (Single IP Management)
  • SNMP v.1, v.2c, v.3
  • Web-интерфейс управления
  • Мониторинг трафика с помощью графического интерфейса Web GUI
  • Просмотр MAC –адресов через Web-интерфейс
  • CLI (интерфейс командной строки)
  • RMON-мониторинг
  • Telnet- сервер (до 8 сессий)
  • Аутентификация TACACS/TACACS+ при административном доступе к коммутатору
  • Аутентификация RADIUS при административном доступе к коммутатору
  • SYSLOG
  • DHCP/Bootp relay
  • DNS relay
  • Поддержка двух копий ПО (Dual Images)
  • Описание портов
  • Просмотр утилизации процессора
  • Сегментация трафика
  • Управление полосой пропускания с шагом 1 Мбит/с


MIB

  • MIB-II (RFC 1213)
  • Bridge MIB (RFC 1493)
  • RMON MIB (RFC 1757)
  • 802.1p Priority Queues (RFC 2674)
  • 802.1Q VLAN MIB (RFC 2674)
  • IGMP MIB (RFC 2833)
  • If MIB (RFC 2233)
  • Ethernet-like MIB (RFC 1643)
  • RIP MIB (RFC 1724)
  • OSPF MIB (RFC 1850)
  • CIDR MIB (RFC 2096)
  • D-Link enterprise MIB


Группы RMON

  • 1, 2, 3, 9 (Alarm, Statistics, History, Event)


Назначение IP-адреса

  • Через DHCP-клиент, Bootp-клиент


Обновление программного обеспечения

  • TFTP


Физические параметры

 Размеры

 441 x 430 x 44 мм (только устройство)

19" - для установки в шкаф, 1 U высота

Вес

6.5 кг (без дополнительных модулей, только устройство)

Питание

100 - 240 В, 50/60 Гц

Внутренний универсальный источник питания

Поддержка установки внешнего резервного источника питания

Мощность

140 Вт (макс.)

Вентиляция

40 x 40 мм DC вентилятор x 2,

60 x 60 мм DC вентилятор x 1

Рабочая температура

0o до 40o C

Температура хранения

-25o до 55o C

Влажность

От 5% до 95% без образования конденсата

BTU/часов

477,7

MTBF

143111 часа

Классы безопасности (EMI)

  • FCC Class A
  • CE Class A



Безопасность

CSA International

D-Link

Основанная в 1986 году в Парке Шинчу (Тайвань), компания D-Link является всемирно известным разработчиком и производителем сетевого и телекоммуникационного оборудования и предлагает широкий набор решений для домашних пользователей, корпоративного сегмента и провайдеров интернет-услуг.
