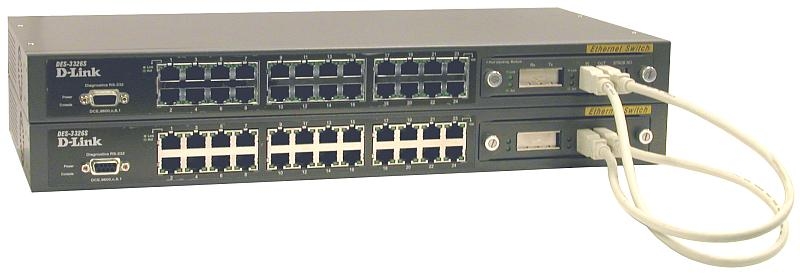

Стековый коммутатор DES-3326S - гибкое и масштабируемое решение. Модель используется как коммутатор рабочих групп, так и в качестве высокопроизводительной магистрали при объединении нескольких устройств в стек. Коммутаторы объединяются в стек (до 8 устройств), что позволяют получить до 192 портов 10/100 и 8 портов GBIC. Стек работает как единое устройство со скоростью передачи данных между входящими в состав коммутаторами до 2 Гбит/с.

Коммутатор совмещает возможности коммутации на 2-м и 3-м уровнях. Поддержка коммутации на уровнях 2/3/4 на каждом порту позволяет не только настраивать фильтрацию трафика по физическим адресам, но и организовывать маршрутизацию. На уровне 2 осуществляется только коммутация пакетов на основе MAC-адресов устройств. На уровне 3 пакеты маршрутизируются, при этом критерием становится IP адрес сети или устройства, и поток данных обрабатывается специализированным процессором, а не процессором общего назначения. Такое решение обеспечивает более высокую скорость маршрутизации IP-пакетов, во много раз превышающую скорости обычных маршрутизаторов. Таблица адресов может содержать до 8092 MAC-адресов (уровень 2), 2048 IP-адресов и 32 IP-адресов интерфейсов коммутатора при работе на уровене 3.

DES-3326S поддерживает стандартные протоколы обмена информацией с другими маршрутизирующими устройствами - RIP-1, RIP-2, OSPF. Поддержка этих протоколов позволяет определить оптимальный маршрут при пересылке данных из одной сети в другую.

Поддержка приоритезации очередей, многоадресных рассылок IGMP и качества обслуживания QoS позволяет настраивать характеристики пропускной способности портов и обеспечивает гарантированную полосу пропускания для потоковых приложений, пакетной передачи голоса (VoIP) и других специальных приложений.

Использование управления потоком IEEE 802.3x минимизирует потерю кадров Ethernet в канале передачи данных, обеспечивая надежную работу подключенных серверов и рабочих станций.

Поддержка рабочих групп VLAN на основе стандарта IEEE 802.1Q позволяет организовать широковещательные домены, сегментировать потоки данных, улучшить производительность, управляемость и безопасность сети. Одновременно можно организовать маршрутизацию пакетов между VLAN.

Функция транкинга портов способствует созданию скоростных каналов передачи данных с распределением нагрузки при подключении серверов или других коммутаторов. Несколько портов, объединенных в транк, работают как один высокоскоростной порт.

Для обеспечения непрерывной работы критичных к потерям приложений, коммутатор позволяет настроить резервные связи между коммутаторами, используя протокол IEEE 802.1w Rapid STP. Т.о., передача и получение пакетов будет гарантирована, даже если основной канал выйдет из строя.

Стандарты

• EEE802.3 10BASE-T Ethernet (медь-витая пара)
• IEEE802.3u 100BASE-TX Fast Ethernet (медь-витая пара)
• IEEE802.3u 100BASE-FX Fast Ethernet (оптика)
• IEEE802.3z 1000BASE-SX Gigabit Ethernet (оптика)
• IEEE802.3ab 1000BASE-T Gigabit Ethernet (медь-витая пара)
• ANSI/IEEE802.3 автоопределение скорости
• IEEE802.3x Flow Control
• IEEE802.1p Приоритизация трафика
• IEEE802.1q VLAN - виртуальные сети
• IEEE802.1d Spanning Tree
• IEEE802.1w Rapid Spanning Tree

Скорость подключения

Ethernet:

• 10Мбит/с (полудуплекс)
• 20Мбит/с (полный дуплекс)

Fast Ethernet:

• 100Мбит/с (полудуплекс)
• 200Мбит/с(полный дуплекс)

Gigabit Ethernet:

• 2000Мбит/с(полный дуплекс)

Стекирование

• Объединение в стек до 8 устройств
• Макс. конфигурация (192) 10/100BASE-T порта ( 8 стекирующих GBIC & 8 свободных для подключения GBIC)

Производительность

• Пропускная способность 8,8 Гб
• Метод передачи - store&forward
• Таблица MAC-адресов 8К
• Размер буфера - 8Mb
• Размер таблицы IP адресов -2К
• 16 адресов соседних маршрутизаторов

Обучаемость - динамическое и статическое (пользователем) обновление таблицы MAC-адресов

Маршрутизация IP трафика и коммутация на уровне MAC-адресов в одном устройстве.

IP Маршрутизация

• Поддержка IP v4
• IP multi-netting
• Path MTU discovery
• Поддержка фрагментации IP
• Поддержка протоколов маршрутизации:
• Статическая маршрутизация RIP-1, RIP-2, OSPF v.2

VLAN

• IEEE 802.1Q на основе тегов
• VLAN на основе потов
• Количество VLAN (на устройство):
  • 64 статических
  • 255 динамических

Spanning Tree

• 802.1D Spanning Tree
• 802.1w Rapid Spanning Tree

Контроль доступа

• Функция Port security
• Поддержка 802.1x
• Клиент RADIUS для 802.1x
• Многоуровневые ACL

Настраиваемые пользователем фильтры, основанные на MAC-, IP- и адресах соседних маршрутизаторов

Поддержка режима гарантированного сервиса QoS, основанного на приоритезации потока данных, механизме очередей (WRP) и протоколе резервирования пропускной способности (RSVP)

Управление

• Поддержка управления по SNMP, Web, RMON, Telnet
• RMON-группы 1, 2, 3, 9 (Alarm, Statistics, History, Event)
• 1 порт для подключения консоли RS-232

MIB

• MIB-II (RFC 1213),
• Bridge MIB (RFC 1493),
• RMON MIB (RFC 1757),
• VLAN MIB (RFC 2674),
• IGMP MIB,
• Entity MIB (RFC 2737),
• IF MIB (RFC 2233),
• Ethernet-like MIB(RFC2358),
• D-Link enterprise MIB

Физические параметры

 Размеры и питание

 Питание - 100-240 В AC, 50/60 Гц

Потребляемая мощность - 30-42 Вт (макс.)

Габаритные размеры - 441 x 388 x 66 мм

19" - для установки в шкаф, 1U высота,

вес 2.5 кг
