Серия коммутаторов DES-3528/3552 xStack включает в себя стекируемые коммутаторы L2+ уровня доступа, обеспечивающие безопасное подключение конечных пользователей к сети крупных предприятий и предприятий малого и среднего бизнеса (SMB). Коммутаторы обеспечивают физическое стекирование², статическую маршрутизацию², поддержку многоадресных групп и расширенные функции безопасности. Все это делает данное устройство идеальным решением уровня доступа. Коммутатор легко интегрируется с коммутаторами уровня ядра L3 для формирования многоуровневой сетевой структуры с высокоскоростной магистралью и централизованными серверами.

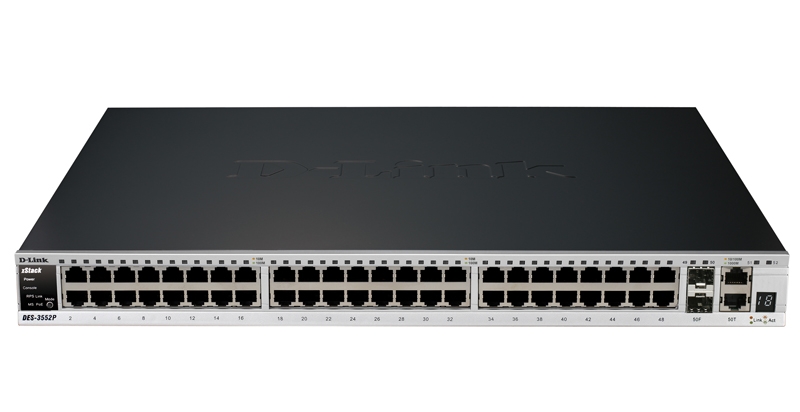

Если пользователям требуется обеспечить подключение таких беспроводных устройств, как IP-телефоны, сетевые камеры и точки доступа, можно использовать DES-3552P, оборудованный 48 портами 10/100 Мбит с поддержкой PoE и поддерживающий до 4-х uplink-портов Gigabit Ethernet

Восемь из этих портов позволяют подключить устройства с мощностью до 30 Вт на порт, в то время как остальные порты соответствуют стандарту 802.3af, обеспечивая выходную мощность PoE 15,4 Вт на порт. Все это дает пользователям возможность подключения  устройств как стандарта 802.3af, так и 802.3at (проект). Два комбо-порта 10/100/1000Base-T/SFP на передней панели обеспечивают гибкое подключение по меди или оптике.

Расположенные на задней панели порты 10/100/1000Base-T могут использоваться и как порты стекирования с суммарной полосой пропускания 4 Гбит/с и как медные uplink-порты Gigabit Ethernet. Поддержка функции физического стекирования² позволяет пользователям объединить в стек до 8 устройств. Коммутатор является хорошей альтернативой более дорогим коммутаторам на основе шасси.

Коммутаторы предоставляют широкий набор новейших функций безопасности, включая  802.1X Guest VLAN, управление доступом на основе MAC-адресов (MAC) и управление доступом на основе Web (WAC).

Функция 802.1x Guest VLAN является комплексным решением безопасности для конечного пользователя, а функция WAC обеспечивает надежное управление доступом с дружественным пользователю механизмом аутентификации. Кроме того, коммутатор поддерживает функцию IP-MAC-Port Binding, позволяющую администратору создать связку IP-адрес источника – MAC-адрес источника – порт источника для проверки информации DHCP и блокировки нелегальных IP-адресов в целях обеспечения безопасности сети. Встроенная технология Safeguard Engine дает возможность идентифицировать и приоритезировать пакеты, предназначенные для CPU для предотвращения нарушения функционирования сети из-за вредоносного трафика и защиты коммутатора.

Модели этой серии предназначены для сетей крупных предприятий и предприятий малого и среднего бизнеса (SMB), требующих высокого уровня безопасности и длительного периода работоспособности. Помимо этого коммутатор поддерживает статическую маршрутизацию2, 4K VLAN, selective Q-in-Q, а также необходимое качество обслуживания QoS для работы критически важных приложений, и сервисы многоадресной рассылки. Благодаря использованию последней версии протокола Spanning Tree, поддержке резервного источника питания и функции Loopback Detection (расширенная  функция D-Link, блокирующая порт, на котором обнаружена петля, тем самым предотвращая проблемы в сети независимо от работы STP-протокола), устройство обеспечивает улучшенную производительность и доступность сети.

Используется удобный в работе Web-интерфейс GUI 2.0 D-Link. Благодаря применению чипсетов нового поколения, коммутатор поддерживает оптимальное энергопотребление, что позволяет сократить затраты на электроэнергию и избежать отрицательного влияния на окружающую среду. Использование пассивной системы охлаждения (без вентиляторов) обеспечивает бесшумную работу устройства и позволяет устанавливать его даже в тех местах, где требуется соблюдение тишины.

Характеристики:

Интерфейсы

• 48 портов 10/100 BASE-TX
• 2 порта 10/100/1000 BASE-T
• 2 комбо-порта 10/100/1000 BASE/SFP
• 1 консольный порт RS-232
• Поддержка PoE: на порт 10/100 BASE-TX
• Гигабитные и 100BASE-FX (оптоволокно) SFP-порты

Производительность

• Коммутационная матрица: 17,6 Гбит/с
• Макс. скорость продвижения пакетов 64Байт: 13,1 млн пакетов/с

Программное обеспечение

Стекирование

• Физический стек
  • Полоса пропускания при стекировании до 4 Гбит/с
  • До 8 устройств, объединенных в стек
• Виртуальный стек:
  • Поддержка D-Link Single IP Management (SIM)
  • До 32 устройств, объединенных ввиртуальный стек

Функции уровня 2

• Таблица МАС-адресов: до 16 К записей
• Управление потоком:
  • Управление потоком 802.3х
  • Предотвращение блокировок HOL
• Поддержка Jumbo-фреймов до 9216 байт
• Spanning Tree:
  • 802.1D STP
  • 802.1w RSTP
  • 802.1s MSTP
  • Фильтрация BPDU-пакетов
  • Root Restriction
• Loopback Detection (LBD)
• ERPS (Ethernet Ring Protection Switching)6
• Агрегирование каналов 802.3ad:
  • До 8 групп на устройство, до 8 портов на группу
• Зеркалирование портов:
  • Режим One-to-One
  • Режим Many-to-One
  • Режим Flow-based (Зеркалирование на основе потока)
  • Зеркалирование RSPAN

Многоадресная рассылка уровня 2

• IGMP Snooping:
  • IGMP v1/v2/v3 Snooping
  • Поддержка 1K IGMP-групп
  • IGMP Snooping Fast Leave на основе портов/хостов
  • Функция Report Suppression
• IGMP Proxy
• Ограничение многоадресной рассылки по IP-адресам (IGMP-фильтрация):
  • До 24 профилей фильтрации IGMP, 128 диапазонов адресов на профиль
• MLD Snooping:
  • MLD v1/v2 Snooping
  • Поддержка 256 MLD-групп(будет расширено до 1K в будущих версиях ПО)
  • MLD Snooping Fast Leave на основе портов/хостов
  • Функция Report Suppression

VLAN

• Группы VLAN:Макс. количество групп VLAN - 4K
• GVRP:Макс. 256 динамических групп VLAN
• 802.1 Q Tagged VLAN
• VLAN на основе портов
• 802.1v VLAN протокол
• Double VLAN (Q-in-Q):
  • Q-in-Q на основе порта
  • Selective Q-in-Q*
• VLAN Translation
• VLAN на основе MAC-адресов
• VLAN на основе подсети
• ISM VLAN
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking

Функции уровня 3

• Макс. кол-во IP-интерфейсов: 16
• ARP Proxy
• IPv6 Neighbor Discovery (ND)

Маршрутизация уровня 3

• Маршрутизация между VLAN6
  • Макс. 224 IPv4 routes
  • Макс. 96 IPv6 routes
• До 16 записей о статической маршрутизации⁶
• Маршрут на основе политики

QoS

• 802.1p
• 8 очередей
• Обработка очередей:
  • Strict Priority
  • Weighted Round Robin (WRR)
  • Strict WRR
• CoS на основе:
  • Порта коммутатора
  • VLAN ID
  • Очередей приоритетов 802.1p
  • MAC-адреса
  • IPv4/v6-адреса
  • DSCP
  • Типа протокола
  • Класса трафика IPv6
  • Метки потока IPv6
  • Номера порта TCP/UDP
  • Содержимого пакетов, определяемых пользователем
• Поддерживаемые действия с потоком:
  • Добавление тега приоритета 802.1p
  • Добавление тега TOS/DSCP
  • Управление полосой пропускания
  • Committed Information Rate(CIR), с шагом 64 Кб/с
• Three Color Marker
  • trTCM
  • srTCM
• Congestion Control:
  • SRED
• Управление полосой пропускания:
  • на основе порта (Ingress/Egress, мин. шаг 64 Кб/с)
  • на основе потока (Ingress/Egress, мин. шаг 64 Кб/с)

Списки управления доступом (ACL)

• До 1792 правил
• ACL на основе:
  • Очередей приоритетов 802.1p
  • VLAN ID
  • MAC-адреса
  • Типа Ether
  • IPv4/IPv6 адреса
  • DSCP
  • Типа протокола
  • Номера порта TCP/UDP
  • класса трафика IPv6
  • метки потока IPv6
  • содержимого пакетов, определяемых пользователем
• Статистика ACL
• ACL на основе времени
• ACL на основе VLAN
• CPU Interface Filtering

Функции безопасности

• SSH v2
• SSL v3
• Функция Port Security (безопасность на основе портов):
  • До 64 MAC-адресов на порт/VLAN6
• Управление широковещательным/многоадресным/одноадреснымштормом
• Сегментация трафика
• Функция IP-MAC-Port Binding (IMPB):
  • Проверка ARP-пакетов
  • Проверка IP-пакетов
  • DHCP Snooping
  • IPv6 ND Snooping6
  • 500 записей на устройство
• Функция D-Link Safeguard Engine
• Фильтрация NetBIOS/NetBEUI
• DHCP Server Screening
• Предотвращение ARP Spoofing
• Защита от атак BPDU

AAA (Аутентификация, авторизация, ведение учетных записей)

• 802.1X:
  • Управление доступом на основе портов
  • Управление доступом на основе хостов
  • Identity-driven Policy (VLAN, ACL6, QoS) Assignment
  • Authentication Database Failover
• Управление доступом на основе Web(WAC):
  • Управление доступом на основе порта
  • Управление доступом на основе хоста
  • Identity-driven Policy (VLAN, ACL6, QoS) Assignment
  • Authentication Database Failover
• Compond Authentication
• Guest VLAN
• Microsoft® NAP
  • Поддержка 802.1X NAP
• Ведение учетных записей RADIUS
• Аутентификация для доступа к коммутатору RADIUS/TACACS+
• Учетные записи с 3-мя уровнями привилегий

Выполнение операций, Администрирование и Управление (OAM)

• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• 802.3ah D-Link Extension: D-Link Unidirectional Link Detection (DULD)6
• 802.1ag Connectivity Fault Management (CFM)
• ITU-T Y.17316

Управление

• Web-интерфейс
• Интерфейс командной строки (CLI)
• Сервер Telnet
• Клиент Telnet
• Клиент TFTP
• ZModem
• SNMP v1/v2/v3
• Отправка сообщений о нештатныхситуациях traps
• Системный Журнал
• RMON v1:Поддержка групп 1, 2, 3, 9
• RMON v2Поддержка ProbeConfig group
• sFlow
• LLDP
• LLDP-MED6
• BootP/DHCP-клиент
• Автонастройка DHCP
• DHCP Relay
• DHCP Relay Option 60
• DHCP Relay Option 61
• DHCP Relay Option 82
• Добавление тега PPPoE Circuit-ID
• DHCP-сервер
• Поддержка двух копий ПО (Dual Images)
• Поддержка двух копий конфигурации (Dual Configuration)
• Мониторинг CPU
• DNS Relay
• Команда отладки (Debug Command)
• SNTP
• Восстановление пароля
• Шифрование пароля
• ICM Pv6
• Доверенный хост

MIB

• RFC1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC1212 MIB Definition
• RFC1213 MIB-II
• RFC1215 MIB Traps Convention
• RFC4188 Bridge MIB
• RFC1157, 2571~2576 SNMP MIB
• RFC1442, 1901~08, 2578 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674, 4363 Q-Мост/ P-Мост MIB
• RFC2233, 2863 IF MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC2620 RADIUS Accounting Client MIB
• RFC2925 Ping MIB
• D-Link Private MIB

Соответствие стандартам

• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC4884 Extended ICMP
• RFC793 TCP
• RFC826 ARP
• RFC854 Telnet
• RFC793 TCP
• RFC 1321, 2284, 2865, 2716, 3580, 3748 Протокол EAP (Extensible Authentication Protocol)
• RFC2571 SNMP Framework
• RFC2572 Обработка и отправка сообщений SNMP
• RFC2573 SNMP Applications
• RFC2574 User-based Security Model for SNMPv3
• RFC1981 Path MTU Discovery for IPv6
• RFC2460 IPv6
• RFC2461, 4861 IPv6 ND
• RFC2462, 4862 IPv6 Stateless Address Auto-Configuration
• RFC2464 IPv6 over Ethernet and Definition
• RFC3513, 4291 Архитектура адресации IPv6
• RFC2893, 4213 IPv4/IPv6 Dual Stack
• RFC1112 Host extensions for IP multicasting
• RFC2236 IGMPv2
• RFC3376 IGMPv3
• RFC4605 IGMP/MLD Proxying
• RFC1027 ARP Proxy
• RFC2475 Differentiated Service
• RFC2597 Assured Forwarding PHB
• RFC2598 An Expedited Forwarding PHB
• RFC2697 Single Rate Three Color Marker
• RFC2698 Two Rate Three Color Marker
• RFC2246 SSL
• RFC2138 RADIUS
• RFC2139, 2866 RADIUS Accounting
• RFC1492 TACACS
• RFC2068, 2616 HTTP
• RFC854 Telnet
• RFC783, 1350 TFTP
• RFC2570 SNMP
• RFC3164 Системный Журнал
• RFC3176 sFlow
• RFC951, 1542 BootP
• RFC2131 DHCP
• RFC1769 SNTP
• ITU-T G.8032 Ether Ring Protection Switching

Физические параметры

Установка в стойку

Для установки в стойку 19”, высота 1U

MTBF

200,486 часов

Тепловыделение

1727.94 BTU/ч

Питание на входе

100~240В переменного тока, 6.9A (макс.),

внутренний универсальный источник питания с активной системой PFC

Потребляемая мощность

506,4 Вт (макс.)

Дополнительный источник питания

DPS-600

Размеры

441 х 370 х 44 мм

Вес

6,52 кг

Рабочая температура

От 0° до 50°С

Температура хранения

От -40° до 70°С

Рабочая влажность

От 5% до 95% без конденсата

Электромагнитная совместимость

FCC Class A, CE Class A C-Tick, VCCI

Безопасность

CB, UL/cUL

Акустика

50,9 дБ при макс. скорости вентилятора

Сертификаты

MEF 9,14 EPL, EVPL, ELAN

^*Порты 1-8 поддерживают 802.3af и проект стандарта 802.3at, а порты 9-24 обеспечивают поддержку только стандарта 802.3af.

⁶Продукт или функция будут доступны в будущем
