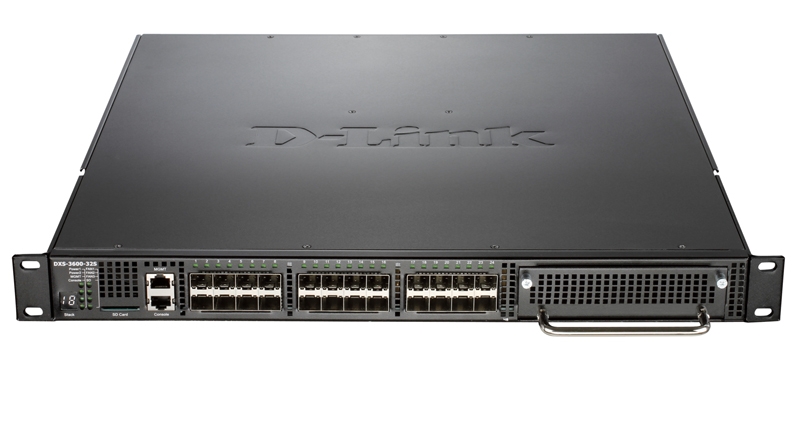

Серия 10-гигабитных коммутаторов уровня 2/3 D-Link DXS-3600 включает новые компактные, высокопроизводительные коммутаторы, поддерживающие скоростную проводную 10-гигабитную коммутацию Ethernet, маршрутизацию и очень низкое время задержки. Высота в 1U и возможность выбора направления вентиляции от задней части к передней или наоборот делают серию DXS-3600 весьма удобной для использования в дата-центрах, предприятиях и студенческих городках на уровне агрегации. Коммутаторы DXS-3600 имеют 8 или 24 фиксированных порта 10GbE SFP+ и могут использовать большее количество портов при добавлении модуля расширения. Модули расширения не только обеспечивают дополнительные порты 10G SFP+, но и повышают гибкость 120-гигабитного стекирования, 40-гигабитных линий связи, или снижают стоимость межстоечных соединений 10G Base-T для различных приложений.

Коммутаторы обеспечивают высокопроизводительную 10-гигабитную передачу данных с коммутационной матрицей до 960 Гбит/с для DXS-3600-24S и максимальной скоростью продвижения пакетов 595,2 млн пакетов/с. Коммутаторы оснащены источниками питания с возможностью горячей замены и вентиляторами, что свидетельствует о высокоразвитой архитектуре этих устройств. Модульная схема питания позволяет выбрать сеть с постоянным или переменным током в зависимости от места установки. При установке двух модулей питания они распределят нагрузку и помогут продлить срок службы другого модуля. Включена модульная схема вентиляторов. Три вентилятора могут дублировать друг друга, обеспечивая резервирование N+1 для системы. Если один из вентиляторов выйдет из строя, остальные вентиляторы увеличат свою скорость, автоматически определив температуру системы. И модули питания, и модули вентиляторов поддерживают горячую замену, что уменьшает время простоя оборудования.

Коммутаторы предоставляют два разных образа программного обеспечения. Стандартный образ (Standard Image) включает широкие возможности уровня 2: VLAN, multicasting, качество обслуживания (QoS), безопасность, дата-центр и статическую маршрутизацию. Расширенный образ (Enhanced Image) предоставляет комплексную маршрутизацию IPv4/v6, включающую RIP, VRRP, OSPF, BGP, и multicasting уровня 3, такой как IGMP, MLD, PIM-DM, SM, SDM, SSM и DVMRP.

Расширенный образ также поддерживает L2/L3 MPLS VPN, который позволяет установить коммутаторы серии DXS-3600 в качестве главного маршрутизатора сети предприятия или граничного маршрутизатора сети MPLS.

Data Center Bridging (DCB) является обязательной установкой расширений Ethernet для сетевой работы в дата-центрах. Коммутаторы DXS-3600 поддерживают несколько главных компонентов DCB, таких как IEEE 802.1Qbb, IEEE 802.1Qaz и IEEE 802.1Qau. IEEE 802.1Qbb (Контроль потока на основе приоритетов) обеспечивает контроль потока для нивелирования потерь данных во время сетевой перегрузки. IEEE 802.1Qaz (Выбор расширенной передачи) управляет распределением ширины полосы пропускания среди различных классов трафика. IEEE 802.1Qau (Уведомление о перегрузке) обеспечивает управление перегрузкой для потоков данных внутри сетевых доменов в целях предотвращения перегрузки. Коммутаторы DXS-3600 также поддерживают коммутацию без буферизации пакетов, которая сокращает время задержки при передаче данных в сети.

Коммутаторы позволяют пользователям регулировать воздушный поток, используя различные настройки модулей питания и вентиляторов. Возможность выбора направления вентиляции от задней части к передней или наоборот обеспечивает максимальное кондиционирование воздуха для более эффективного охлаждения всех систем, монтируемых в стойку, в дата-центрах, использующих коммутаторы. Коммутаторы также оснащены встроенными интеллектуальными вентиляторами, внутренними термодатчиками, контролирующими изменение температуры и реагирующими  соответственно на использование различной скорости вентиляторов при разных температурах. При низких температурах вентиляторы будут работать медленнее, что сократит потребление энергии коммутатором и уменьшит уровень шума.

Характеристики:

Основные характеристики

• Интерфейс: 24 фиксированных 10-гигабитных порта с одним модулем расширения
• Консольный порт RJ-45 для управления out-of-band
• Порт управления 10/100/1000 Base-T с разъемом RJ-45 для удаленного управления out-of-band
• 1 слот для SD-карты

Производительность

• Коммутационная матрица: 960 Гбит/с
• Макс. скорость передачи пакетов: 714.28 млн пакетов/с
• Размер буфера пакетов: 9 Мб
• Таблица MAC-адресов: 128K

Стекирование

• Виртуальное стекирование/ до 32 устройств в стеке²
  • Поддержка технологии D-Link Single IP Management

Функции уровня L2

• Таблица MAC-адресов:128K записей
• Управление потоком
  • Управление потоком 802.3x в полнодуплексном режиме
  • Метод Back Pressure для полудуплексного режима
  • Предотвращение блокировок HOL
• Spanning Tree
  • 802.1D STP
  • 802.1w RSTP
  • 802.1s MSTP
  • Root Restriction
• Функция Loopback Diagnostics²
• 802.1AX Link Aggregation
  • Макс. 16 групп на устройство
  • 12 портов на группу
• ERPS²(Ethernet Ring Protection Switching)
• Зеркалирование портов
  • One-to-One, Many-to-One
  • Supports Mirroring for Tx/Rx/Both
  • До 4 групп
• Flow Mirroring
  • One-to-One,Many-to-One
  • Rx
  • До 4 групп
• Размер Jumbo-фреймов: до 12,000 байт

Многоадресная рассылка уровня 2

• IGMP Snooping
  • IGMP v1/v2/v3 Snooping
  • Поддержка 4K IGMP групп
  • Поддержка до 1K статических многоадресных групп
  • IGMP на VLAN
• Фильтрация многоадресных рассылок
  • Перенаправление всех групп
  • Перенаправление всех незарегистрированных групп
  • Фильтрация всех незарегистрированных групп
• MLD Snooping²
  • MLD v1/v2 Snooping
  • Поддержка до 4K групп
  • MLD Snooping Fast Leave на основе хостов

VLAN

• 802.1Q
• 802.1v
• Функция Double VLAN (Q-in-Q)
  • Q-in-Q на основе портов
  • Selective Q-in-Q
• VLAN на основе порта
• VLAN на основе MAC-адресов
• VLAN на основе подсетей
• Private VLAN²
• Группы VLAN
  • Макс. 4K статических VLAN групп
  • Макс. 4094 VIDs
• GVRP:до 4K динамических VLAN групп

QoS (Качество обслуживания)

• 802.1p
• 8 очередей на порт
• Управление очередями
  • Strict
  • Weighted Round Robin (WRR)
  • Strict + WRR
  • Round Robin (RR)
  • Weighted Elastic Round Robin (WERR)
• CoS на основе
  • Очередей приоритетов 802.1p
  • DSCP
  • IP-адреса
  • MAC-адреса
  • VLAN
  • Класса IPv6-трафика
  • Метки потока IPv6
  • Порта TCP/UDP
• Управление полосой пропускания
  • На основе порта (Исходящее / Входящее / мин. шаг до 8 Кбит/с)
  • На основе потока (Исходящее / Входящее / мин. шаг до 8 Кбит/с)
  • По исходящей очереди (мин. шаг до 8 Кбит/с)
• Three Color Marker
  • trTCM
  • srTCM
• Congestion Control: WRED
• Поддерживаемые действия с потоком:
  • Добавление тега приоритета 802.1p
  • Добавление тега TOS/DSCP
  • Управление потоком
  • Committed Information Rate (CIR)

Функции уровня L3 (для версии SI)

• ARP
  • 512 Static ARP
  • Gratuitous ARP²
• IP-интерфейс: Поддержка до 256 интерфейсов
• Интерфейс Loopback²

Маршрутизация уровня 3 (для версии SI)

• Маршрутизация по умолчанию
• Статическая маршрутизация
  • Макс. до 1K записей для IPv4
  • Макс. до 512 записей для IPv6²
  • Поддержка распределения маршрутов
  • Поддержка вторичного маршрута
  • Поддержка равной / весовой стоимости многопутевого маршрута

Списки управления доступом (ACL)

• Макс. ACL записей:
  • До 1792 входящих правил доступа
  • До 1K выходящих правил доступа
  • До 1K правил VLAN
• ACL на основе времени
• ACL на основе:
  • Приоритета 802.1p
  • VLAN
  • MAC-адреса
  • Ether type
  • IP-адреса
  • DSCP
  • Типа протокола
  • Номера порта TCP/UDP
  • Класса трафика IPv6
  • Метки потока IPv6

Безопасность

• Безопасность порта: до 12K MAC-адресов на порт/систему
• Контроль широковещательных/ много-адресных/одноадресных штормов
• D-Link Safeguard Engine²
• DHCP Server Screening²
• Функция IP-MAC-Port Binding²
  • Проверка ARP-пакетов
  • Проверка IP-пакетов
  • DHCP Snooping
• Предотвращение атак ARP Spoofing²
  • Макс. 64 записи
• Сегментация трафика
• SSL²
  • Поддержка v1/v2/v3
  • Поддержка доступа IPv4/v6
• SSH
• Предотвращение атак BPDU
• Предотвращение атак DOS
• AAA
• 802.1X
  • Управление доступом на основе порта
  • Управление доступом на основе хоста
  • Dynamic VLAN Assignment
  • Identity-driven Policy (VLAN/ ACL/QoS) Assignment
• Управление доступом на основе web-интерфейса (WAC)²
• Управление доступом на основе MAC-адресов (MAC)²
• Guest VLAN

Стандарты MIB и RFC

• RFC1213 MIB II
• RFC1907 SNMP v2 MIB
• RFC5519 IGMP v3 MIB
• RFC1724 RIP v2 MIB
• RFC2021 RMONv2 MIB
• RFC1643, RFC2358, RFC2665 Ether-like MIB
• RFC2668 802.3 MAU MIB
• RFC2674 802.1p MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC2096 IP Forwarding Table MIB
• RFC2932 IPv4 Multicast Routing MIB
• RFC2934 PIM MIB for IPv4
• RFC2620 RADIUS Accounting Client MIB
• RFC2925 Trace Out MIB
• RFC2925 Ping MIB
• RFC1850 OSPF MIB
• Private MIB
• RFC1112, RFC2236, RFC3376, RFC4541
• IGMP Snooping
• RFC4363 802.1v
• RFC2338 VRRP
• RFC1058, RFC1388, RFC1723, RFC2453, RFC2080 RIP
• RFC1370, RFC1765, RFC2328, RFC2740, RFC3101 makes RFC1587 obsolete, RFC2328 makes RFC1583, RFC2178 OSPF v2,v3
• RFC1771, RFC1997, RFC2439, RFC2796, RFC2842, RFC2918 BGP
• RFC3973 PIM-DM
• RFC5059 PIM-SM
• RFC3569, RFC4601, RFC4608, RFC4607, RFC4604 PIM SSM
• RFC3376 IGMP
• RFC2475 Priority Queue Mapping
• RFC2475, RFC2598 Class of Service (CoS)
• RFC2597, RFC2598 QoS Flow Actions
• RFC2697, RFC2698 Three Color Marker
• RFC2093, RFC2904, RFC2095, RFC2906

AAA

• RFC1321, RFC2144, RFC2313, RFC2420, RFC2841, RFC3394 Encryption
• RFC2289 One-Time
• RFC3580 802.1X
• RFC2866 RADIUS Accounting
• RFC2138, RFC2139, RFC2865, RFC2618 RADIUS Author. for Management Access
• RFC1492 TACACS+ Auth. for Management Access
• RFC2068, RFC2616 Web-based GUI
• RFC854 Telnet Server
• RFC783, RFC1350 TFTP Client
• RFC1157, RFC1901, RFC1908, RFC2570, RFC2574, RFC2575, RFC3411-17 SNMP
• RFC3164 System Log
• RFC2819 RMON v1
• RFC951, RFC1542, RFC2131, RFC3046 BootP/DHCP Client
• RFC1769 Time Setting
• RFC2131 DHCP Server
• RFC1191 MTU Setting
• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 MIB Structure
• RFC1215 MIB Traps Convention
• RFC4188 Bridge MIB
• RFC1157, RFC2571-2576, RFC3411-3415, RFC3418 SNMP MIB
• RFC1901-1908,RFC1442, FC2578 SNMP v2 MIB
• RFC2737 Entity MIB
• RFC768 UDP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC1338, RFC1519 CIDR
• RFC2716, RFC3748 EAP
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

Управление

• Управление на основе web-интерфейса
• Интерфейс командной строки CLI
• Сервер Telnet
• Клиент TFTP
• Клиент FTP
• Мониторинг
• SNMP: Поддержка v1/v2/v3
• SNMP Trap
• Системный журнал
• DHCP-клиент
• DHCP-сервер
• DHCP Relay
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• Файловая Flash система
• DNS Resolver
• CPU Monitoring
• MTU Setting
• Traceroute
• LLDP
• DNS Relay
• SMTP²
• Автоматическая настройка DHCP2
• SNTP
• RCP²
• RMONv1
• RMONv2
• Доверенный хост (Trusted Host)²
• Шифрование пароля
• Команда отладки (Debug Command)

Функции расширенного ПО (EI)

Функции уровня 3

• VRRP
• IPv6 Tunneling²
  • Static
  • ISATAP
  • GRE
  • 6to4

Маршрутизация уровня 3

• Поддержка до 16К записей маршрутов по IPv4/IPv6
  • Макс. 16K IPv4 записей
  • Макс. 8K IPv6 записей
• Поддержка 8K L3 пересылаемых общих записей по IPv4/IPv6
  • Макс. 8K IPv4 записей
  • Макс. 4K IPv6 записей
• RIP
  • RIP v1/v2
  • RIPng²
• OSPF
  • OSPF v2
  • OSPF v3²
  • OSPF Passive Interface
  • Stub/NSSA Area
  • OSPF Equal Cost Route
• BGPv4
• Перераспределение маршрутов
• IP Directed Broadcast
• Маршрутизация на основе политик

Многоадресная рассылка уровня 3

• Размер многоадресной таблицы: 2K
• IGMP v1, v2, v3
• PIM-SM
• PIM-DM
• PIM-Sparse-Dense Mode
• PIM-SSM
• DVMRP v3
• MLD v1/v2

MPLS

• LDP
• MPLS LSP trigger filtering
• MPLS label-forwarding
• MPLS QoS
• MPLS ping and traceroute
• L2 protocol tunneling through PW
• VPWS
• VPLS
• PW Redundancy

L3 VPN²

• MPLS/BGP L3 VPN
• VRF-Lite
• MP-BGP
• VRF aware application

Физические параметры

Питание на входе

100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

Без модуля расширения: макс. - 116.8 Вт, в режиме ожидания - 88.2 Вт.

С модулем расширения: макс. - 160.4 Вт.

Тепловыделение

Без модуля расширения: в режиме ожидания - 300.76 BTU/ч, макс. - 398.29 BTU/ч

С модулем расширения: макс. - 546.96 BTU/ч

Размеры (Ш x Д x В)

440 x 506 x 44 мм

Рабочая температура

От 0 до 45 °C

Температура хранения

От 40 до 70 °C

Рабочая влажность

От 0% до 95%

Влажность хранения

От 0% до 95%

MTBF

134330.6433 ч

Индикаторы диагностики

На устройство: Power 1, Power 2, Fan 1, Fan 2, Fan 3, Console, MGMT, SD Card, Stacking ID

На SFP+ порт: Link/Activity/Speed

Сертификаты

Безопасность: CB, cUL, LVD

EMI/EMC: FCC, CE, C-Tick, IC, VCCI

¹Эти функции будут реализованы в следующей версии ПО

²Эти функции будут поддерживаться в будущих версиях ПО
