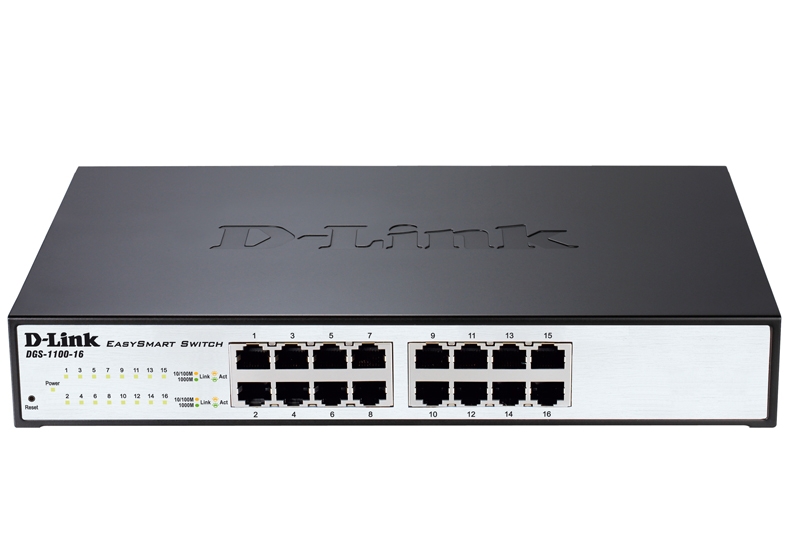

D-Link Коммутатор DGS-1100-16

Общие характеристики
Настраиваемый компактный коммутатор EasySmart, 16 портов 10BASE-T/100BASE-TX/1000BASE-T

Коммутатор серии DGS-1100 является недорогим решением для предприятий малого и среднего бизнеса (SMB) и организаций, в штате которых нет IT-специалистов. Является подходящим решением для организации сети предприятий, например, для филиалов и помещений для деловых встреч, где требуется простое управление. Каждая модель поставляется в компактном настольном металлическом корпусе и оснащена 8, 16 или 24 гигабитными портами.

Коммутаторы соответствуют стандарту IEEE802.3az Energy Efficient Ethernet, потребляя меньше электроэнергии при небольшом объеме трафика. Установка устройств EEE обеспечивает предприятиям малого и среднего бизнеса экономию денежных средств, сокращая расходы, связанные с покупкой оборудования для охлаждения. Поддержка технологию D-Link Green обеспечивает автоматическое сокращение энергопотребления. Если автоматически определяемая длина подключенного кабеля меньше 20 метров, коммутатор уменьшает потребление электроэнергии. Помимо этого, коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

Коммутаторы EasySmart предоставляют простое и легкое управление сетью с помощью утилиты SmartConsole или через web-интерфейс. Утилита SmartConsole позволяет пользователям обнаружить коммутаторы семейства D-Link Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки обнаруженных устройств, например, смена пароля. Удобный графический web-интерфейс позволяет сетевым администраторам удаленно управлять сетью на уровне портов.

Коммутаторы серии поддерживают технологию Surveillance VLAN, которая является идеальным решением для организации видеонаблюдения. Surveillance VLAN – это новейшая технология, обеспечивающая работу систем видеонаблюдения и централизованную передачу данных через один коммутатор DGS-1100, сокращая, таким образом, расходы, связанные с приобретением дополнительного оборудования. Кроме того, функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности, или обеспечить им максимальный приоритет.

Функции сетевого обслуживания включают Loopback Detection и диагностику кабеля, что позволяет сетевым администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типов медных кабелей, а также типа неисправности кабеля.

Устройство поддерживает расширенные функции безопасности, такие как Static MAC, Storm Control и IGMP Snooping. Функция Static MAC позволяет отключить автоматическое изучение для выбранных портов и прописать статические MAC-адреса на портах, благодаря чему администраторы разрешают сетевой доступ только авторизованным устройствам. Функция Storm control ограничивает количество многоадресных, широковещательных и неизвестных одноадресных фреймов, которые принимает и перенаправляет устройство.Функция IGMP Snooping сокращает многоадресный трафик и увеличивает производительность сети.

Характеристики:

Размер

  • 11’’ для настольной установки или монтажа в стойку, высота 1U



Количество портов

  • 16 портов 10/100/1000BaseT



Функции на портах

  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • Поддержка режима полного/полудуплекса (для полудуплекса 10/100 Мбит/с, для полного дуплекса 1000 Мбит/с)
  • Автосогласование
  • Автоопределение MDI/MDIX
  • Управление потоком IEEE 802.3x в режиме полного дуплекса
  • IEEE 802.3az
  • Предотвращение блокировок Head-of-line



Производительность

  • Пропускная способность коммутатора: 32 Гбит/c
  • Максимальная скорость продвижения пакетов: 23,81 млн пакетов/с
  • Таблица MAC-адресов: 8K записей на устройство
  • Буфер RAM: 3,5 Мбит
  • Flash-память: 2 МБ



Индикаторы

  • Power (на устройство)
  • Link/Activity/Speed (на порт)



Функции уровня 2

  • Таблица МАС-адресов: 8K
  • Управление потоком
    • Управление потоком 802.3x
    • Предотвращение блокировки HOL
  • IGMP Snooping
    • IGMP v1/v2 Snooping
    • Поддержка до 32 IGMP-групп
  • Функция Loopback Detection
  • Фильтрация многоадресных рассылок
    • Перенаправление всех незарегистрированных групп
    • Фильтрация всех незарегистрированных групп
  • Static Trunk: 8 групп, 2-4 порта на группу
  • Функция Loopback Detection
  • Функция диагностики кабеля
  • Port Mirroring
    • One-to-One
    • Many-to-One
  • Статистика
    • Tx Ok
    • Tx Error
    • Rx Ok
    • Rx Error



VLAN

  • На основе порта
  • 802.1Q tagged VLAN
  • Surveillance VLAN
  • Management VLAN
  • Группы VLAN
    • Макс. 32 статических VLAN
    • Макс. 4094 VIDs



Качество обслуживания (QoS)

  • 802.1p
  • Макс. 4 очереди на порт
  • Обработка очередей
    • - Strict
    • - Weighted Round Robin (WRR)
  • Управление полосой пропускания
    • - На основе порта (входящее/ исходящее, выбирается из списка с минимальным значением 64 Кбит/с)



Безопасность

  • Статический MAC-адрес: до 128 записей
  • Защита от широковещательного/ многоадресного/ одноадресного шторма



Управление

  • Web-интерфейс GUI (Поддержка IPv4)
  • Утилита SmartConsole
  • BootP/DHCP-клиент



Технология D-Link Green

  • Снижение энергопотребления в зависимости от:
    • - Статуса соединения
    • - Длины кабеля
  • IEEE 802.3az Energy Efficient Ethernet
  • RoHS 6



Соответствие стандарту RFC

  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC 951 BootP-клиент
  • RFC 1542 BootP/DHCP клиент
  • RFC 1945 HTTP/1.0
  • RFC 2647 802.1p



Физические параметры

Потребляемая мощность

Режим ожидания: 5,64 Вт

Максимум: 11,29 Вт

Питание на входе

Внутренний универсальный источник питания, от 100 до 240 В переменного тока, 50/60 Гц

MTBF (в часах)

988,205 ч

Уровень шума

0 dB

Тепловыделение

38,52 BTU/час

Вес

1,5 кг

Размеры

280 х 180 х 44 мм

Вентиляторы

нет

Рабочая температура

От 0 до 40 С

Температура хранения

От -10 до 70 С

Рабочая влажность

От 10 до 95 % (без конденсата)

Электромагнитная совместимость

FCC Class A, CE Class A, VCCI Class A, ICES-003, C-Tick

Безопасность

cUL, CE LVD
