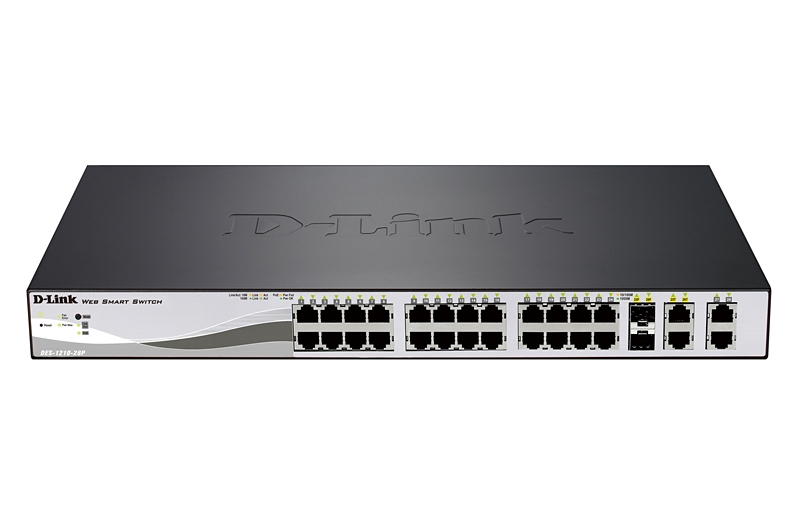

Серия коммутаторов D-Link DES-1210 включает в себя коммутаторы Web Smart следующего поколения. Оснащенные 24 или 48 портами 10/100 Мбит/с, 2 портами 10/100/1000 BASE-T и 2 комбо-портами 10/100/1000 BASE-T/SFP, коммутаторы данной серии объединяют в себе функции расширенного управления и безопасности, обеспечивающих лучшую производительность и масштабируемость. Благодаря простоте использования, коммутаторы представляют собой законченное и недорогое решение для сетей малого и среднего бизнеса (SMB). Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту SmartConsole и Compact Command Lines. Коммутаторы данной серии также поддерживают такие функции, как Фильтрация ACL и D-Link Safeguard Engine. Более того, DES-1210-28/52 поддерживает функцию Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика. Обе модели коммутаторов выполнены в металлическом корпусе для установки в 19-дюймовую стойку и оснащены инновационной пассивной системой охлаждения.

Коммутаторы предоставляют предприятиям малого и среднего бизнеса (SMB) возможность полного контроля над сетью. Благодаря «медным» портам Gigabit Ethernet, обеспечивающим подключение по существующему кабелю категории 5 на основе витой пары, использование этих коммутаторов не требует отказа от существующей инфраструктуры. Предоставляют гибкое подключение  к магистрали сети или серверам. Кроме того, все порты поддерживают автоматическое определение полярности MDI/MDIX перекрестных кабельных подключений или автоматическое определение MDI. Это исключает необходимость применения кроссированных кабелей или портов uplink и обеспечивает подключение настольных компьютеров.

Поддерживается ряд функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree и Link Aggregation Control Protocol (LACP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Поддерживая скорость 2000Мбит/с в режиме полного дуплекса, коммутатор обеспечивают высокую скорость передачи для подключения рабочих мест с минимальной потерей данных. Коммутаторы поддерживают функцию диагностики кабеля и функцию Loopback Detection. Функция  Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типов медных кабелей, а также типа неисправности кабеля.

Коммутаторы являются идеальным решением для развертывания VoIP, так как данные устройства поддерживают  функцию Auto Voice VLAN и Differentiated Services Code Point (DSCP) QoS для приложений VoIP. Функция автоматического определения подключенного оборудования VoIP позволяет помещать «голосовой» трафик в выделенную VLAN, расширяя, таким образом, сервис VoIP. Благодаря максимальному приоритету и индивидуальным VLAN, данная функция обеспечивает качественную и защищенную передачу VoIP-трафика. DSCP маркирует IP-пакеты с назначением сетевому трафику различных сервисов.

Функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности или обеспечить максимальный приоритет.

Функция D-Link Safeguard Engine защищает коммутаторы от вредоносного трафика, вызванного активностью вирусов. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция Списки управления доступом (ACL) увеличивает безопасность сети и помогает защитить внутреннюю IT-сеть. Коммутаторы серии DES-1210 поддерживают функцию предотвращения атак ARP Spoofing, защищающую от атак в сети Ethernet, которые могут вызвать изменение трафика или его задержку путем отправки ложных ARP-сообщений. Для предотвращения атак ARP  Spoofing коммутатор использует функцию Packet Control ACLs для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Коммутаторы Web Smart нового поколения предоставляют растущему бизнесу простое и легкое управление сетью с помощью утилиты SmartConsole или через Web-интерфейс, обеспечивающий удаленное управление сетью на уровне портов. Утилита SmartConsole позволяет пользователям обнаружить несколько коммутаторов D-Link  Web  Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения.

Коммутаторы также поддерживает D-View  6.0 и интерфейс командной строки (CLI) через Telnet. D-View 6.0 – это система сетевого управления, обеспечивающая работоспособность, надежность, отказоустойчивость и безопасность системы. D-View 6.0 поддерживает набор полезных функций для эффективного управления настройками устройства, обеспечивая необходимую отказоустойчивость, производительность и безопасность. Интерфейс командной строки (CLI) доступно через Telnet.  Таким образом, пользователю доступно изменение основных настроек, например смена пароля или загрузка конфигурационного файла и программного обеспечения.

Характеристики:

Размер

• Металлический корпус, 19’’

Интерфейсы

• 24 порта10/100 Мбит/с PoE
• 2 порта 10/100/1000BASE-T
• 2 комбо-порта 10/100/1000Base-T /SFP

Порты

• IEEE 802.3 10BASE-T Ethernet (медный кабель на основе витой пары)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на основе витой пары)
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на основе витой пары)
• IEEE 802.3z Gigabit Ethernet (оптоволоконный кабель)
• Автосогласование ANSI/IEEE 802.3
• Управление потоком IEEE 802.3x

Производительность

• Пропускная способность коммутатора: 12.8 Гб
• Максимальная скорость продвижения пакетов размером 64 байта: 9.5 Mpps
• Таблица MAC-адресов: 8K записей на устройство
• Буфер RAM: 512 Кб
• SDRAM для CPU: 64 Мб
• Flash-память: 16 Мб
• Метод коммутации: Store-and-forward

Power over Ethernet (PoE)

• Стандарт PoE: 802.3af
• Функции портов PoE
  • Порты 1-4 до 15.4 или 30 Вт на порт
  • Порты 5-24 до 15.4 Вт на порт
• Мощность PoE: 193 Вт

Индикаторы диагностики

• Power (на устройство)
• Link/Activity/Speed (на порт)

Программное обеспечение

Функции уровня 2

• Таблица МАС-адресов: 8K
• Управление потоком
  • Управление потоком 802.3x
  • Предотвращение блокировки HOL
• IGMP Snooping
  • IGMP v1/v2 Snooping
  • Поддержка до 256 IGMP-групп
  • Поддержка до 64 статических многоадресных групп
  • IGMP Snooping по VLAN
  • Поддержка IGMP Querier
• Фильтрация многоадресных рассылок
  • Перенаправление всех незарегистрированных групп
  • Фильтрация всех незарегистрированных групп
• Spanning Tree Protocol
  • 802.1D STP
  • 802.1w RSTP
• Функция Loopback Detection
• Link aggregation 802.3ad
  • Макс. кол-во групп на устройство – 8, 8 портов на группу
• Port Mirroring
  • One-to-One
  • Many-to-One
  • На основе потока
• Функция диагностики кабеля
• Настраиваемый интерфейс MDI/MDIX

VLAN

• 802.1Q tagged VLAN
• Группы VLAN
  • Макс. 256 статических VLAN
  • Макс. 4094 VIDs
• Управление VLAN
• Asymmetric VLAN
• Auto Voice VLAN
  • Макс. 10 пользователей, определенных OUI
  • Макс. 8 по умолчанию определенных OUI
• Auto Surveillance VLAN

Качество обслуживания (QoS)

• 802.1p
• 4 очереди
• Обработка очередей
  • Strict
  • Weighted Round Robin (WRR)
• CoS на основе
  • Очереди приоритетов 802.1p
  • DSCP
• Управление полосой пропускания
  • На основе порта (входящее/ исходящее, с шагом до 64 Кбит/с для 10/100 Мбит/с и с шагом 1850 Кбит/с для 1000 Мбит/с)

Списки управления доступом (ACL)

• Макс. 50 входящих профилей
• До 240 входящих правил доступа
• ACL на основе
  • MAC-адреса
  • IPv4-адреса
  • ICMP/IGMP/TCP/UDP

Безопасность

• 802.1X- Управление доступом на основе порта
• Port Security- Поддержка до 64 MAC-адресов на порт
• Контроль широковещательного/ многоадресного/ одноадресного шторма
• Статический MAC-адрес
• D-Link Safeguard Engine
• DHCP Server Screening
• Предотвращение атак ARP Spoofing- Макс. 64 записи
• SSL
• Поддержка v1/v2/v3

Управление

• Web-интерфейс GUI
• Compact CLI через Telnet
• Telnet-сервер
• Утилита SmartConsole
• TFTP-клиент
• SNMP - Поддержка v1/v2/v3
• SNMP Trap
• Trap для утилиты SmartConsole
• Системный журнал
• Макс. 500 записей в журнале
• Поддержка IPv4 log serve
• BootP/DHCP-клиент
• Настройка времени -SNTP
• LLDP1
• LLDP-MED²
• PoE на основе времени¹

MIB

• 1213 MIB II
• 1493 Bridge MIB
• 1907 SNMP v2 MIB
• 1215 Trap Convention MIB
• 2233 Interface Group MIB
• D-Link Private MIB
• Power Ethernet-MIB¹
• LLDP-MIB¹

Соответствие стандарту RFC

• RFC 768 UDP
• RFC 783 TFTP-клиент
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 854, 855, 856, 858 Telnet-сервер
• RFC 896 Congestion Control in TCP/IP Network
• RFC 903 Reverse Address Resolution Protocol
• RFC 951 BootP-клиент
• RFC 1155 MIB
• RFC 1157 SNMP v1
• RFC 1191 Path MTU Discovery
• RFC 1212 Concise MIB Definition
• RFC 1213 MIB II, IF MIB
• RFC 1215 Traps for use with the SNMP
• RFC 1239 Standard MIB
• RFC 1350 TFTP
• RFC 1493 Bridge MIB
• RFC 1519 CIDR
• RFC 1942 BootP/DHCP клиент
• RFC 1901, 1907, 1908 SNMP
• RFC 1945 HTTP/1.0
• RFC 2131, 1232 DHCP
• RFC 2138 Аутентификация RADIUS
• RFC 2233 Interface MIB
• RFC 2570, 2575 SNMP
• RFC 2578 Structure of Management Information Version 2 (SMIv2)
• RFC 3416, 3417 SNMP
• RFC 3621 Power Ethernet (только модель PoE)

Физические параметры

MTBF (часов)

197.343 ч

Акустика

59.9 дБ

Тепловыделение

866.65 BTU/час

Питание на входе

100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания с активной системой PFC

Максимальная потребляемая мощность

254 Вт (PoE включен)

26.4 Вт (PoE отключен)

Размеры (Ш х Д х В)

440 х 250 х 44 мм

Охлаждающие вентиляторы

3 вентилятора Smart²

Рабочая температура

От 0 до 40 С

Температура хранения

От -10 до 70 С

Рабочая влажность

От 5 до 95 % (без конденсата)

Электромагнитная совместимость

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick

Безопасность

cUL, CE LVD

¹Только DES-1210-08P/28P

²Только DES-1210-28P

³По умолчанию скорость вентиляторов низкая. Вентиляторы переключаются на высокую скорость автоматически при температуре 33˚.
