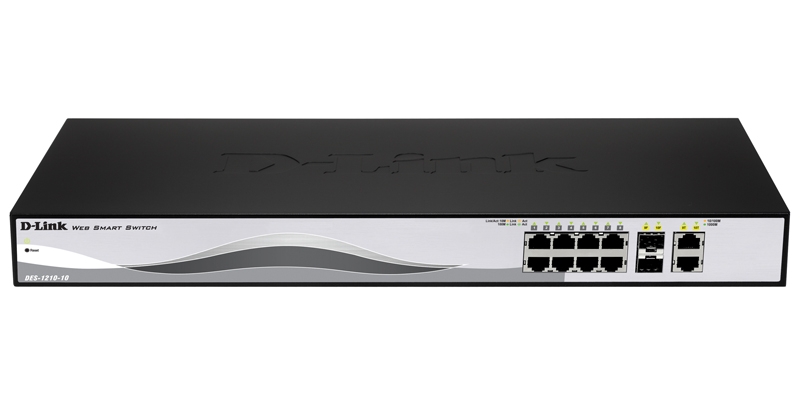

Коммутаторы DES-1210-10/ME включает в себя настраиваемые коммутаторы Fast Ethernet уровня 2 «premium» класса. Обладая расширенным функционалом, коммутаторы являются недорогим решением по созданию безопасной и высокопроизводительной сети. Отличительными особенностями данного коммутатора являются высокая плотность портов, 4 гигабитных порта Uplink, небольшой шаг изменения настроек для управления полосой пропускания и улучшенное сетевое управление. Эти коммутаторы позволяют оптимизировать сеть как по функционалу, так и по стоимостным характеристикам. Являются оптимальным решением как по функционалу, так и по стоимостным характеристикам.

Коммутаторы поддерживают управление доступом 802.1X на основе порта/хоста, Guest VLAN, а также аутентификацию RADIUS и TACACS+ для непосредственного управления доступом в сети. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя расширению управления доступом. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения зловредных атак на трафик в сети и защиты операций, выполняемых коммутатором. Помимо этого, функция Списки управления доступом (ACL) позволяет увеличить безопасность сети и повысить производительность коммутатора.

Поддерживаются протоколы 802.1D-2004 edition, 802.1w и 802.1s Spanning Tree Protocols (STP). Протоколы STP позволяют организовать резервный маршрут, обеспечивая, таким образом, передачу и прием пакетов даже в случае неисправности любого коммутатора в сети при работе в режиме моста. Коммутаторы также поддерживают функцию link aggregation 802.3ad, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая работоспособность.

Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). Данный стандарт позволяет классифицировать трафик в реальном времени на 8 уровней приоритетов, по 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адресов, IP-адресов, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакетов, определяемого пользователем. Это позволяет настроить работу таких приложений, как VoIP, потоковое мультимедиа

Функция управления полосой пропускания позволяет сетевым администраторам определять уровень пропускной способности для каждого порта с шагом до 64Кбит/с. Коммутаторы также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Имеется функцию IGMP Snooping, что позволяет сократить многоадресный трафик и оптимизировать производительность сети.

Поддерживаются стандартизированные протоколы управления, такие как SNMP, RMON, Telnet, аутентификацию SSH и DHCP Relay Option 82. Дружественный пользователю Web-интерфейс обеспечивает простоту управления. Функция DHCP Autoconfiguration позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого коммутаторы могут получить с сервера IP-адреса и предварительно введенные настройки конфигурации.

Протокол Link Layer Discovery Protocol (LLDP) является хорошим средством для управления топологией сети, позволяя сетевому устройству оповещать локальную сеть о своем существовании и характеристиках. Каждый порт коммутатора также поддерживает функцию диагностики кабеля, что позволяет определить различные неисправности кабеля, включая несоответствие длины кабеля или его характеристик.

Характеристики:

Размер

• Ширина для установки в 19” стандартную стойку, высота 1U

Интерфейс

• 8 портов 10/100BASE-TX
• 2 комбо-порта 10/100/1000BASE-T/SFP

Производительность

• Коммутационная матрица: 5,6 Гбит/с
• Скорость перенаправления 64-байтных пакетов: 4.17 млн пакетов/с
• Размер таблицы МАС-адресов: 8K
• SDRAM для CPU: 64 Мб
• Буфер пакетов: 512 Кб
• Flash-память: 16 Мб

Индикаторы диагностики

• Power (на устройство)
• Console (на устройство)
• Link/Activity (на порт)
• Индикатор скорости (на порт)

Функции уровня 2

• Таблица МАС-адресов: 8К
• IGMP Snooping:
  • IGMP v1/v2 Snooping
  • Поддержка до 64 групп
  • IGMP Snooping Fast Leave на основе порта
• Spanning Tree:
  • 802.1D-2004 Edition STP
  • 802.1w RSTP
  • 802.1s MSTP
• Root Restriction (Ограничение корней)
• Функция Loopback Detection (LBD)
• Link aggregation 802.3ad:
  • Макс. кол-во групп – 8, 8 портов на группу
• Зеркалирование портов:
  • Поддержка зеркалирования в режимах One-to-One, Many-to-One, на основе потока
• Управление потоком:
  • Управление потоком 802.3x
  • Предотвращение блокировки HOL

VLAN

• 802.1Q Tagged VLAN
• Группы VLAN: Макс. 4K VLAN
• VLAN на основе порта
• GVRP: Макс. 255 динамических VLAN
• Ассиметричный VLAN
• ISM VLAN

Качество обслуживания (QoS)

• Управление полосой пропускания:
  • На основе порта (входящее/исходящее, с шагом до 62,5кбит/с)
  • На основе потока (входящее, с шагом до 62,5кбит/с)
• 4 очереди на порт
• 802.1p
• Обработка очередей:
  • Strict
  • Weighted Round Robin (WRR)
• CoS на основе:
  • Порта коммутатора
  • VLAN ID
  • Очереди приоритетов 802.1p
  • МАС-адреса
  • IP-адреса
  • DSCP
  • Типа протокола
  • Порта TCP/UDP

Списки управления доступом (ACL)

• До 240 правил доступа
• ACL на основе:
  • Приоритета 802.1p
  • VLAN ID
  • МАС-адреса
  • Ether Type
  • IP-адреса
  • DSCP
  • Типа протокола
  • Номера порта TCP/UDP
• CPU Interface Filtering

Безопасность

• SSH v2
• Безопасность порта
• До 16 МАС-адресов на порт
• Управление широковещательным/многоадресным/одноадресным штормом
• Сегментация трафика
• IP-MAC-Port Binding (IMPB):
  • Проверка пакетов ARP
  • Проверка пакетов IP
  • Поддержка до 500 адресных записей на устройство
• Функция D-Link Safeguard Engine
• Microsoft® NAP
  • Поддержка 802.1Х NAP
  • Поддержка DHCP NAP

AAA

• 802.1X:
  • Управление доступом на основе порта
  • Управление доступом на основе хоста
  • Назначение Dynamic VLAN
• Guest VLAN
• Ведение учетных записей RADIUS
• Аутентификация RADIUS и TACACS+ для доступа к коммутатору

Управление

• Web-интерфейс
• Интерфейс командной строки (CLI)
• Cервер/клиент Telnet
• TFTP-клиент
• X-модем
• Z-модем
• SNMP v1/v2c/v3
• SNMP Traps
• RMON v1: Поддержка групп 1, 2, 3, 9
• BootP/DHCP-клиент
• DHCP Autoconfiguration
• DHCP Relay
• DHCP Relay Option 82
• Системный Журнал
• Поддержка двух версий ПО
• Мониторинг CPU
• SNTP
• LLDP
• Команда Debug
• Диагностика кабеля

Стандарты MIB/IETF

• RFC2866 Ведение учетных записей RADIUS
• RFC2138 RFC2139 Аутентификация RADIUS для управления доступом
• RFC1492 Аутентификация TACACS + для управления доступом
• RFC2068 HTTP
• RFC768 UDP
• RFC783 TFTP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC854 Telnet
• RFC783 TFTP
• RFC1157, 1901, 1908, 2570, 2575 SNMP
• RFC2819 RMON v1
• RFC951, 1542 BootP/DHCP-клиент
• RFC3046 DHCP relay
• RFC3164, 3195 Системный Журнал
• RFC1213 MIB II
• RFC1493 Bridge
• RFC1907 SNMP v2 MIB
• RFC1757, 2819 RMON
• RFC2021 RMON v2
• RFC1643, 2358, 2665 Ether-like MIB
• RFC2674 802.1p
• RFC2233, 2863 IF MIB
• RFC2618 Клиент аутентификации RADIUS
• RFC2620 MIB клиента учетной записи RADIUS
• RFC2925 Ping и TRACEROUTE
• Private MIB

Физические параметры

MTBF (Часы)

517 990 ч

Тепловыделение

64,1 BTU/ч

Питание на входе

100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Потребляемая мощность

Ждущий режим: 5,5 Вт

Макс.: 11,5 Вт

Размеры

441 х 207 х 44

Вентиляторы DC

Пассивная система охлаждения

Рабочая температура

От 0˚ до 40˚ C

Температура хранения

От -40˚ до 70˚ C

Рабочая влажность

От 5% до 95% без конденсата

EMI

FCC Class A, CE, C-Tick, VCCI Class A

Сертификаты безопасности

cUL, LVD
