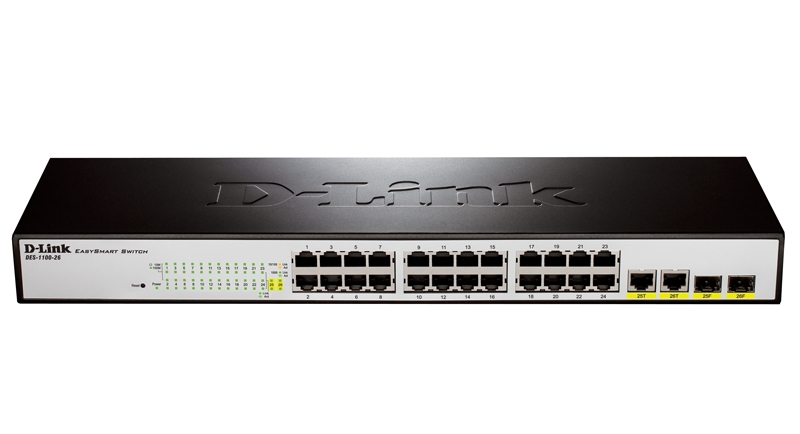

Серия коммутаторов DES-1100 EasySmart объединяют полный набор настраиваемых функций, обеспечивающих лучшую производительность и масштабируемость. Линейка коммутаторов EasySmart представлена моделями DES-1100-16 с 16 портами 10/100 Мбит/с, DES-1100-24 с 24 портами 10/100 Мбит/с и DES-1100-26 с 24 портами 10/100 Мбит/с и 2 гигабитными комбо-портами. Коммутаторы помогают пользователям легко и быстро развернуть сеть благодаря простому управлению с помощью утилиты SmartConsole или через Web-интерфейс. Коммутатор серии представляет собой законченное и недорогое решение для сетей малого и среднего бизнеса (SMB). DES-1100 является подходящим решением для развертывания сетей предприятий, например, для филиалов и помещений для деловых встреч, где требуется простое управление.

Функции управления включают управление на основе Web-интерфейса и утилиту SmartConsole. Данная серия коммутаторов также поддерживает ряд функций уровня 2, включая Port Mirroring,  Статистику и IGMP Snooping для сокращения многоадресного трафика и увеличения производительности сети. Все модели коммутаторов выполнены в компактном металлическом корпусе и оснащены инновационной пассивной системой охлаждения.

Серия коммутаторов EasySmart позволяет более эффективно экономить электроэнергию по сравнению с другими моделями. Это позволяет экономнее эксплуатировать устройство. Кроме того, это позволяет коммутаторам EasySmart включать вентиляторы и работать в тихом режиме, как результат, устройства имеют более длительный срок службы.

Коммутаторы поддерживают ряд функций уровня 2, включая IGMP Snooping и зеркалирование портов. Также данная серия поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция  Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Серия коммутаторов DES-1100 поддерживает стандарт 802.1p (QoS), который позволяет осуществлять классификацию трафика в реальном времени на 8 уровней приоритетов и 2 очереди.

Коммутаторы поддерживают 802.1Q VLAN и  VLAN на основе порта. Функция контроля полосы пропускания позволяет сетевым администраторам определить уровень пропускной способности для каждого порта. Функция позволяет задавать ограничение входящего/исходящего трафика с шагом до 512 кбит/с. Функция Контроля шторма необходима для ограничения  широковещательного, многоадресного или неизвестного одноадресного трафика в случае превышения заданного порога. Коммутатор блокирует или отбрасывает пакеты, большое количество которых могут привести к перегрузке сети. Зеркалирование портов помогает администраторам облегчить диагностику трафика или отслеживать производительность коммутатора и изменять при необходимости.

Коммутаторы EasySmart предоставляют простое и легкое управление сетью с помощью утилиты SmartConsole или через Web-интерфейс, обеспечивающий удаленное управление сетью на уровне портов. Утилита SmartConsole позволяет пользователям обнаружить несколько коммутаторов D-Link  Web  Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения.

Характеристики:

Стандарты и функции портов

 Размер

• Для установки в стойку 19”, высота 1U

Интерфейс

• 24 10/100BASE-TX, 2 комбо-порта 10/100/1000BASE-T/SFP

Функции порта

• Соответствие IEEE 802.3
• Соответствие IEEE 802.3u
• Соответствие IEEE 802.3ab¹
• Поддержка операций в режиме полного/полудуплекса²
• Автосогласование
• Автоопределение MDI/MDI-X
• Управление потоком IEEE 802.3x в полнодуплексном режиме¹, метод обратного давления в режиме полудуплекса¹, функция предупреждения блокировки головных узлов (Head-of-line blocking prevention)¹

Производительность

• Коммутационная матрица: 8,8 Гбит/с
• Макс. скорость перенаправления пакетов:6,54 Mpps
• Размер таблицы MAC-адресов: 4K
• Буфер пакетов: 2,75 Мбит/с
• Flash-память: 1 МБ

Индикаторы

• Power (на устройство)
• Link/Activity/Speed (на порт)

Программное обеспечение

 Функции уровня 2

• Таблица MAC-адресов: 4K
• IGMP Snooping
• Статическое агрегирование
• Порты 10/100/1000 Мбит/с на DES-1100-26: 1 группа на устройство и 2 порта на группу
• Управление потоком
• Функция Loopback Detection
• Зеркалирование портов
  • One-to-One или Many-to-One
  • Tx, Rx и оба
• Статистика -поддержка 4 групп:
  • Отправленные пакеты и коллизии
  • Полученные и отправленные пакеты
  • Полученные и отброшенные пакеты
  • Полученные пакеты и ошибки CRC

VLAN

• 802.1Q Tagged VLAN
• Группы VLAN
  • поддержка 26 статических VLAN-групп
  • VID 1-4094
• VLAN на основе порта
• ƒManagement VLAN

Качество обслуживания (QoS)

• Управление полосой пропускания:
  • на основе порта (Входящее/Исходящее)
  • С предварительно определенным шагом: 512 кбит/с/1024 кбит/с /2048 кбит/с /4096 кбит/с /8192 кбит/с/16384 кбит/с/32768 кбит/с/65536 кбит/с/
• 2 очереди на порт
• 802.1p
• Управление очередями
  • Strict Priority
  • Weighted Round Robin (WRR)

Безопасность

• Статический MAC (Макс. кол-во статических записей MAC-адресов:128)
• Контроль широковещательных штормов

Управление

• Управление доступом на основе Web-интерфейса (Поддержка IPv4)
• Утилита SmartConsole
• Управление доступом на основе пароля
• Настройка портов: Установка скорости, режима дуплекса, управления потоком
• Резервное копирование/Восстановление конфигурационного файла через HTTP

Физические параметры

 MTBF (Часы)

490,797 ч

Уровень шума

0 dB

Тепловыделение

54,46 BTU/ч

Питание на входе

100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

15,96 Вт

Потребляемая мощность в режиме ожидания

4,17 Вт

Размеры

440х140х44 мм

Вес

1.9 кг

Вентиляторы

Пассивная система охлаждения

Рабочая температура

От 0˚ до 40˚ C

Температура хранения

От -10˚ до 70˚ C

Рабочая влажность

От 10% до 95% без конденсата

Влажность хранения

От 5% до 95% без конденсата

Emission (EMI)

FCC Class A, CE Class A, VCCI Class A, CCC, IC, C-Tick

Безопасность

UL/cUL, LVD

¹Поддерживается только двумя портами 10/100/1000BASE-T/SFP
