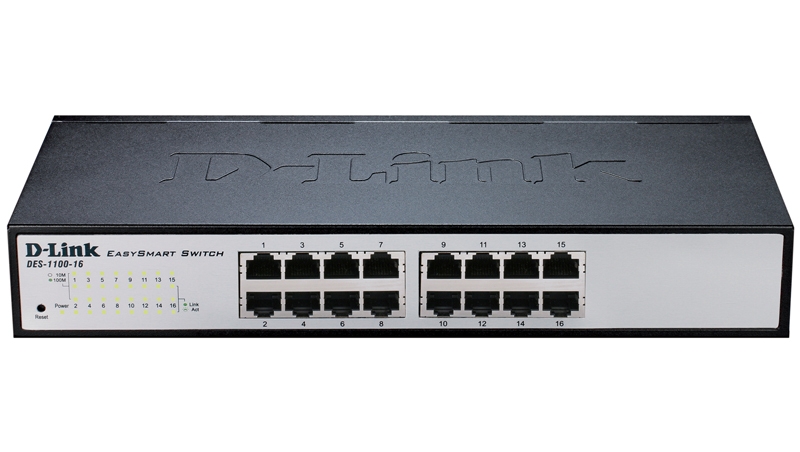

D-Link Коммутатор DES-1100-16

Общие характеристики
Настраиваемый компактный коммутатор EasySmart, 16 портов 10/100Base-TX

Серия коммутаторов DES-1100 EasySmart объединяют полный набор настраиваемых функций, обеспечивающих лучшую производительность и масштабируемость. Линейка коммутаторов EasySmart представлена моделями DES-1100-16 с 16 портами 10/100 Мбит/с, DES-1100-24 с 24 портами 10/100 Мбит/с и DES-1100-26 с 24 портами 10/100 Мбит/с и 2 гигабитными комбо-портами. Коммутаторы помогают пользователям легко и быстро развернуть сеть благодаря простому управлению с помощью утилиты SmartConsole или через Web-интерфейс. Коммутатор серии представляет собой законченное и недорогое решение для сетей малого и среднего бизнеса (SMB). DES-1100 является подходящим решением для развертывания сетей предприятий, например, для филиалов и помещений для деловых встреч, где требуется простое управление.

Функции управления включают управление на основе Web-интерфейса и утилиту SmartConsole. Данная серия коммутаторов также поддерживает ряд функций уровня 2, включая Port Mirroring,  Статистику и IGMP Snooping для сокращения многоадресного трафика и увеличения производительности сети. Все модели коммутаторов выполнены в компактном металлическом корпусе и оснащены инновационной пассивной системой охлаждения.

Серия коммутаторов EasySmart позволяет более эффективно экономить электроэнергию по сравнению с другими моделями. DES-1100-16 экономит на 27.32% больше энергии, чем обычный ненастраиваемый коммутатор D-Link. Это позволяет экономнее эксплуатировать устройство. Кроме того, это позволяет коммутаторам EasySmart включать вентиляторы и работать в тихом режиме, как результат, устройства имеют более длительный срок службы.

Коммутаторы поддерживают ряд функций уровня 2, включая IGMP Snooping и зеркалирование портов. Также данная серия поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция  Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Серия коммутаторов DES-1100 поддерживает стандарт 802.1p (QoS), который позволяет осуществлять классификацию трафика в реальном времени на 8 уровней приоритетов и 2 очереди.

Коммутаторы поддерживают 802.1Q VLAN и  VLAN на основе порта. Функция контроля полосы пропускания позволяет сетевым администраторам определить уровень пропускной способности для каждого порта. Функция позволяет задавать ограничение входящего/исходящего трафика с шагом до 512 кбит/с. Функция Контроля шторма необходима для ограничения  широковещательного, многоадресного или неизвестного одноадресного трафика в случае превышения заданного порога. Коммутатор блокирует или отбрасывает пакеты, большое количество которых могут привести к перегрузке сети. Зеркалирование портов помогает администраторам облегчить диагностику трафика или отслеживать производительность коммутатора и изменять при необходимости.

Коммутаторы EasySmart предоставляют простое и легкое управление сетью с помощью утилиты SmartConsole или через Web-интерфейс, обеспечивающий удаленное управление сетью на уровне портов. Утилита SmartConsole позволяет пользователям обнаружить несколько коммутаторов D-Link  Web  Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения.

Характеристики:

Стандарты и функции портов

Размер

  • Корпус шириной 11”, высота 1U



Интерфейс

  • 16 портов 10/100BASE-TX



Функции порта

  • Соответствие IEEE 802.3
  • Соответствие IEEE 802.3u
  • Поддержка операций в режиме полного/полудуплекса
  • Автосогласование
  • Автоопределение MDI/MDI-X
  • Управление потоком IEEE 802.3x в полнодуплексном режиме



Производительность

  • Коммутационная матрица: 3,2 Гбит/с
  • Макс. скорость перенаправления пакетов: 2,38 Mpps
  • Размер таблицы MAC-адресов: 8K
  • Буфер пакетов: 1,75 Мбит/с
  • Flash-память: 1 МБ



Индикаторы

  • Power (на устройство)
  • Link/Activity/Speed (на порт)



Программное обеспечение

Функции уровня 2

  • Таблица MAC-адресов - 8K
  • IGMP Snooping
  • Статическое агрегирование
    • Порты 10/100 Мбит/с: макс. 2 группы на устройство и 2-4 порта на группу
  • Управление потоком
  • Функция Loopback Detection
  • Зеркалирование портов
    • One-to-One или Many-to-One
    • Tx, Rx и оба
  • Статистика -поддержка 4 групп:
    • Отправленные пакеты и коллизии
    • Полученные и отправленные пакеты
    • Полученные и отброшенные пакеты
    • Полученные пакеты и ошибки CRC



VLAN

  • 802.1Q Tagged VLAN
  • Группы VLAN
    • поддержка 32 статических VLAN-групп
    • VID 1-4094
  • VLAN на основе порта



Качество обслуживания (QoS)

  • Управление полосой пропускания:
    • на основе порта (Входящее/Исходящее)
    • с предварительно определенным шагом: 512 кбит/с/1024 кбит/с /2048 кбит/с /4096 кбит/с /8192 кбит/с/16384 кбит/с/32768 кбит/с/65536 кбит/с/
  • 2 очереди на порт
  • 802.1p
  • Управление очередями
    • Strict Priority
    • Weighted Round Robin (WRR)



Безопасность

  • Статический MAC (Макс. кол-во статических записей MAC-адресов:128)
  • Контроль широковещательных/ многоадресных/одноадресных штормов



Управление

  • Управление доступом на основе Web-интерфейса (Поддержка IPv4)
  • Утилита SmartConsole
  • Управление доступом на основе пароля
  • Настройка портов: Установка скорости, режима дуплекса, управления потоком
  • Резервное копирование/Восстановление конфигурационного файла через HTTP



Физические параметры

MTBF (Часы)

597,779 ч

Уровень шума

0 dB

Тепловыделение

20,34 BTU/ч

Питание на входе

100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

5,96 Вт

Потребляемая мощность в режиме ожидания

2,67 Вт

Размеры

280х125х44 мм

Вес

1 кг

Вентиляторы

Пассивная система охлаждения

Рабочая температура

От 0˚ до 40˚ C

Температура хранения

От -10˚ до 70˚ C

Рабочая влажность

От 10% до 95% без конденсата

Влажность хранения

От 5% до 95% без конденсата

Emission (EMI)

FCC Class A, CE Class A, VCCI Class A, CCC, IC, C-Tick

Безопасность

UL/cUL, LVD
