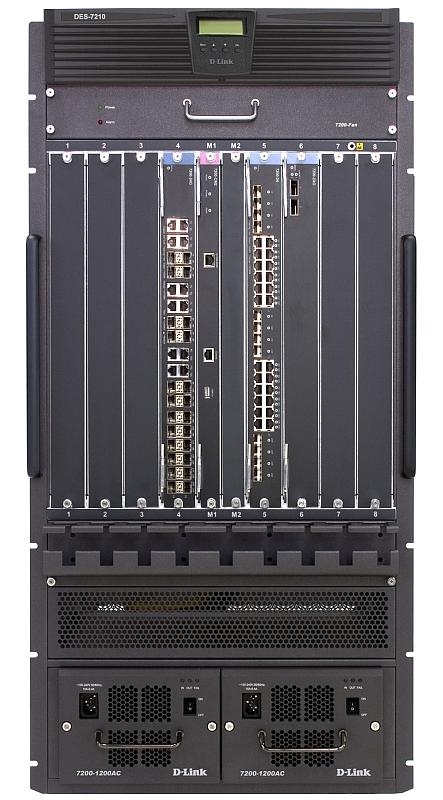

Маршрутизирующие коммутаторы серии DES-7200 являются мультисервисными устройствами с высокой плотностью портов и поддержкой IPV6, предназначенными для установки на уровне ядра крупных корпоративных сетей, городских сетей или сетей операторов связи. Устройства обеспечивают высокую производительность обработки данных и возможность построение полностью защищенной сети. Помимо этого коммутаторы предоставляют распределенную платформу конвергенции сервисов и широкий выбор интерфейсов LAN и WAN, позволяя удовлетворить повышенные требованиям к безопасности и производительности сети, а также предоставляемым сервисам в будущем.

Коммутаторы серии  используют маршрутизацию, основанную на стандартах, обеспечивая поддержку сетей на основе Windows, Unix и Интернет. Встроенная коммутационная фабрика осуществляет аппаратную фильтрацию/перенаправление пакетов на скорости канала связи.

Устанавливая в шасси модули расширения, пользователи могут получить до 384 гигабитных портов, до 64 10GE портов, до 192 портов MiniGBIC, или их комбинаций. Благодаря наличию до 8 слотов для установки дополнительных модулей и их широкому выбору типов портов, пользователи могут легко добавлять или заменять модули в соответствии с их требованиями.

Коммутаторы обеспечивают расширенную поддержка VLAN, включая GARP/GVRP, 802.1Q VLAN для повышения производительности и безопасности. Для поддержки конвергированных приложений, включая VoIP, ERP, Интранет и видеоконференции, расширенный набор функций L2/L3/L4 QoS/CoS гарантирует доставку трафика критичных к задержкам приложений с надлежащим приоритетом.

Поддерживаются IP-маршрутизацию (RIP, OSPF, BGP), IGMP и маршрутизацию многоадресных пакетов PIM-DM/SM, обеспечивая логическую сегментацию сети и управление трафиком. Для повышения отказоустойчивости на канальном уровне поддерживаются протоколы Spanning Tree Protocols (STP), Rapid Spanning Tree Protocol (RSTP) и Multiple Spanning Tree Protocol (MSTP).

Имеются разнообразные функции сетевого управления, включая CLI, Telnet, Web-интерфейс и SNMP-управление, мониторинг RMON и Single IP Management (SIM). Также доступны расширенные функции управления трафиком, включая управление полосой пропускания и широковещательным/многоадресным штормом.

Благодаря использованию Advanced Service Engine (ASE), коммутатор поддерживает множество функций MPLS (Multi-protocol Label Switching), в том числе управление метками MPLS, LDP, MPLS L2*/L3 VPN и VPLS*, позволяя провайдерам и предприятиям создавать интеллектуальные сети нового поколения, обеспечивая предоставление всего многообразия расширенных и дополнительных сервисов поверх существующей инфраструктуры. Это решение хорошо совместимо с любой существующей инфраструктурой, в том числе IP, Frame Relay, ATM и Ethernet. Существует возможность объединить абонентов, использующих различные каналы доступа, в единую инфраструктуру MPLS, не требуя замены оборудования, поскольку технология MPLS не зависит от используемой технологии доступа.

Обеспечиваются маршрутизация IP-пакетов и функция трансляции сетевых адресов (NAT) посредством ASE, одинаково полезная как при построении сети предприятия, так и в сетях провайдеров сервисов MAN Ethernet. Кроме того, коммутаторы поддерживают управление доступом 802.1x, периодический запрос ввода учетной записи, несколько учетных записей, вывод статистически, ограничение полосы пропускания. Все это позволяет предоставлять домашним пользователям комплексные услуги Интернет с использованием технологии Ethernet.

Коммутаторы поддерживают множество расширенных функций управления трафиком, включая управление полосой пропускания на основе потока и управление многоадресным / широковещательным штормом. Он обеспечивает управление полосой пропускания входящего трафика с шагом до 64Кбит/с. Ограничение скорости, применяемое для определенных категорий абонентских CPE, и управление доступом на основе учетных записей пользователей обеспечивают все необходимые функции для предоставления услуг пользователям сети MAN Ethernet.

Характеристики:

Интерфейсы

• Количество слотов шасси: 10
• Слоты для управляющих модулей: 2
• Свободные слоты расширения: 8 (вертикальные)
• Пассивная коммутационная матрица (BackPlane): 1,6 Тбит/с
• Коммутационная матрица на управляющих модулях¹: 384 Гбит/с
• Максимальная скорость продвижения пакетов¹: 286 Mpps
• Буфер пакетов: 2 Мб

Поддержка модулей CPU

• 7200-CM2, 7200-CM4²

Максимальная плотность портов

• Порты 10/100/1000Base-T: 384
• Порты 10/100/1000Base-T с поддержкой PoE: 384
• Слоты SFP: 192
• Слоты 10 Gigabit Ethernet XFP: 32

Программное обеспечение

Функции уровня 2

• Размер таблицы МАС-адресов:
  • до 128K
• ARP
  • Статический ARP
  • Настраиваемое время aging time ARP
• Поддержка Jumbo-фреймов до 9216 байт
• IGMP Snooping: поддержка 1К многоадресных групп
• Spanning Tree: 802.1D STP, 802.1W RSTP, 802.1S MSTP
• Rapid Ether Ring Protection (ERRP)
  • Поддержка до 16 доменов
  • Время восстановления < 500мс
• Rapid Link Detection Protocol (RLDP)
• Агрегирование каналов 802,3ad
• 128 групп агрегированных каналов, 8 портов на группу
• Зеркалирование портов: Tx/Rx/both, one-to-one, multiple-to-one mode
• Head of Line Blocking Prevention

VLAN

• 802.1Q Tagged VLAN
• 802.1v VLAN
• 4K групп VLAN (4K статических VLAN, 255 динамических VLAN)
• VLAN ID для настройки: 1-4094
• VLAN на основе портов
• Super VLAN
• Private VLAN
• Double VLAN (Q-in-Q)
VLAN на основе портов (Q-in-Q)
Selective Q-in-Q

Функции уровня 3

• Максимальное количество IP-интерфейсов 2K
• Количество IPинтерфейсов на VLAN: 256
• Secondary IP
• Размер таблицы коммутации L3: до 8К записей
• Туннелирование IPv6
  • Настройка туннеля вручную
  • ISATAP
  • 6to4
• IPv6 Ready Phase 2

Маршрутизация L3

• Статические маршруты (floating): 1000
• Максимальное количество статических маршрутов: 1000
• Маршрутизация на основе политик
• Multi Path Route
  • ECMP/WCMP
• RIP v1/v2
• RIPng (IPv6)
• OSPF
  • OSPF v2
  • OSPF v3 (IPv6)
  • Stub / NSSA Area
• BGP v4 (IPv6)

Многоадресная рассылка L3

• PIM-DM
• PIM-DM v6*
• PIM-SM
• PIM-SM v6*
• PIM-SSM
• PIM-SSM v6*
• IGMP v.1/v.2/v.3

QoS

• Поддержка 802.1р
• Количество очередей на порт: 8
• Методы обработки очередей: Strict Priority, WRR, STWRR
• CoS на основе:
  МАС-адреса
  • Приоритета 802.1р
  • VLAN ID
  • Типа IP-протокола
  • DSCP/IP приоритета
  • IP-адреса
  • Номера порта TCP/UDP
  • Комбинации вышеперечисленного
• Функционал для работы с потоком трафика:
  • Перемаркировка 802.1р
  • Перемаркировка приоритетов TOS/ DSCP
  • Ограничение скорости
  • Управление перегрузками трафика
  • Статистика о переданном трафике
• Управление полосой пропускания для входящего и исходящего трафика: шаг для каждого порта 64 Kб/с
• QoS на основе времени

MPLS (требуется ASE)

• MPLS
• Управление метками MPLS
• LDP
• MPLS L3 VPN (MPLS/BGP VPN)
• MPLS L2 VPN*
• VPLS*

NAT (требуется ASE)

Списки управления доступом (ACL)

• Количество ACL: до 2К правил
• ACL на основе:
  • МАС-адреса
  • Очередей приоритетов 802.1p
  • VLAN ID
  • IP-адреса
  • TOS/DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Комбинации вышеперечисленного
• ACL на основе времени

Функции безопасности

• SSHv.2*
• SSL
• Функция Port Security: 16 MAC-адресов на порт
• Функция IP-MAC-Port Binding: 84 МАС- адреса на порт
• Управление широковещательным/многоадресным штормом
• Защита CPU
• Запрет сканирования IP-адресов(Defeat IP scan)
• Управление доступом 802.1x на основе портов
• Управление доступом 802.1x на основе MAC-адресов: 16 MAC-адресов на порт
• RADIUS/TACACS/TACACS+

Управление

• Интерфейс командной строки CLI
• Сервер Telnet
• TFTP
• XModem
• SNMP v.1, v.2c, v.3
• SNMP trap
• System Log
• RMON v1:
  • 4 группы (Statistics, History, Alarms, Events)
• Клиент DNS
• Команда Debug
• NTP/SNTP
• Файловая система
  • Поддержка носителя на базе Flash-памяти
  • Поддержка нескольких копий ПО (Multiple Firmware)
  • Поддержка нескольких копий конфигурации (Multiple configuration)
• Web-интерфейс
• Локальный консольный порт (Local Console Port)
• Клиент Bootp/DHCP
• Мониторинг памяти
• Мониторинг CPU
• DHCP relay
• Контроль доступа пользователей
• Интерфейс Loopback (64 интерфейса)

Стандарты MIB/IETF

• RFC1213 MIB-II
• RFC1493 Bridge MIB
• RFC1901, 1907 SNMPv2 MIB
• RFC1157, 2571~2576 SNMP MIB
• RFC1271, 2819 RMON MIB
• RFC3569 PIM-SSM MIB
• D-Link Private MIB
• RFC2362 PIM-SM
• RFC2338, 2787 VRRP
• RFC1075 DVMRP
• RFC2474~2475 DiffServ
• RFC2674 802.1P
• RFC2138~2139, 2865~2866 RADIUS
• RFC1370, 1587, 1765, 2328, 2370 OSPF
• RFC1771, 1997, 2439, 2796, 2842, 2918 BGP
• RFC1542, 2131, 3046 DHCP
• RFC3069 Super VLAN
• RFC3411~3417 SNMP
• RFC768 UDP
• RFC791 IP
• RFC793 TCP
• RFC854 Telnet
• RFC1305 NTP
• RFC1350 TFTP
• RFC1769 SNTP

Физические параметры

 Размер

437 × 448 × 956 мм

Вес

70.5 кг

Источник питания

От -36 В до -72 В постоянного тока, мощность: 1200Вт, внутренний универсальный источник питания с активной системой PFC

MTBF

200 000 часов

Рабочая температура

0° ~ 40° С

Температура хранения

-40° ~ 70° С

Рабочая влажность

10% ~ 90%

Влажность хранения

5% ~ 95%

¹ При использовании 2-х управляющих модулей

² Поддержка Advanced Service Engine (ASE)

* Функция будет доступна в будущем
