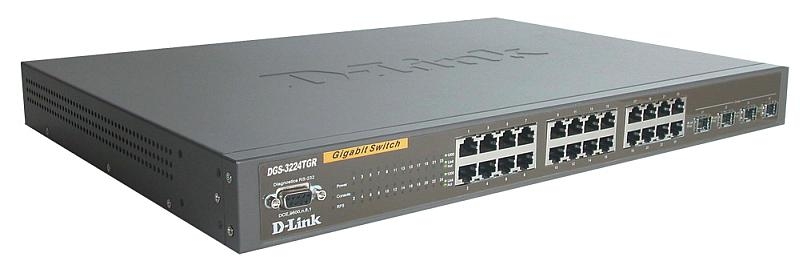

D-Link Коммутатор DGS-3224TGR

Общие характеристики
Управляемый коммутатор 2 уровня, 20 портов 10/100/1000Base-T, 4 комбо-порта 1000Base-T/SFP



DGS-3224TGR – управляемый коммутатор Gigabit Ethernet 2-го уровня, предназначенный для работы в сетях подразделений или крупных рабочих групп предприятий. Он имеет 20 медных портов 10/100/1000BASE-T плюс 4 комбо-порта 10/100/1000BASE-T /SFP для гибкого подключения по меди или оптике к магистрали сети. Поддержка расширенных функций, таких как агрегирование портов, VLAN и очереди приоритетов в дополнение к поддержке резервного источника питания, позволяет подразделению эффективно и безопасно развернуть не имеющую узких мест коммутируемую сеть для интеграции с большой сетью кампуса или предприятия.

С 24 портами 10/100/1000BASE-T с поддержкой автосогласования в низкопрофильном корпусе, коммутатор является экономичным решением для сети Gigabit Ethernet. Все порты поддерживают автоматическое определение полярности MDI/MDIX, позволяя подключать рабочие станции, серверы или другие коммутаторы без замены обычно используемого «прямого» кабеля на основе витой пары.

4 слота SFP предназначены для гибкого подключения по оптике. В эти слоты можно установить дополнительные модули трансиверов для подключения оптоволоконных магистралей, передающих данные на короткие, средние и большие расстояния. Использование SFP отключит соответствующие встроенные порты 10/100/1000BASE-T.

Коммутатор поддерживает стандарт IEEE 802.3x Flow Control. Работая совместно с функцией автоматического определения переполнения буфера, этот полнодуплексный режим передачи данных обеспечивает защиту от возможной потери данных при непосредственном подключении серверов, поддерживающих управление потоком 802.3x, к коммутатору.

Благодаря низкой стоимости портов, агрегирование портов, поддерживающее стандарт 802.3ad обеспечивает гибкое и экономичное решение для достижения гигабитной полосы пропускания для подключения серверов. 8 портов 10/100/1000BASE-T могут быть объединены, что позволяет балансировать нагрузку и обеспечить резервные связи при подключении коммутаторов или серверов.

Виртуальные сети VLAN улучшают безопасность и использование полосы пропускания, ограничивая широковещательные домены и изолируя трафик внутри своего сегмента. Для сегментации сети рабочие станции и сервера с поддержкой стандарта IEEE 802.1Q VLAN, подключенные к коммутатору, могут быть сгруппированы в различные виртуальные сети (VLAN). Коммутатор также поддерживает GVRP (GARP VLAN Registration Protocol) для автоматической распространения настроек VLAN.

Функция 802.1x позволяет выполнять аутентификацию пользователей при каждой попытке получения доступа к сети. Функция Port security позволяет ограничить число МАС -адресов, изучаемых портом для контроля количества станций, подключаемых к каждому порту. Для каждого порта могут быть определены статические МАС -адреса, что гарантирует получение доступа к сети только зарегистрированных устройств. Настроив на коммутаторе обе эти функции, Вы получаете возможность установить процедуру доступа, основанную на идентификации пользователей и устройств, и в тоже время управлять числом станций, получивших доступ.

Списки управления доступом (Access Control Lists , ACL) дают администратору сети возможность определить правила, позволяющие управлять трафиком. Коммутатор поддерживает многоуровневые ACL, предоставляющие мощные средства для сетевого управления. Например, на коммутаторе можно установить блокировку злонамеренно отправленного трафика большого объема от указанных клиентов (на основе МАС- или IP-адресов). Или во время вирусной атаки, коммутатор может быть настроен на ограничение распространения вируса, основываясь на его уникальном образце (номер порта TCP/UCP).

Коммутатор поддерживает не только очереди приоритетов 2-го уровня 802.1p, но и множество других способов приоритезации пакетов. Для классификации приоритетов пакетов может использоваться информация со 2 по 4 уровень OSI. Поддержка многоуровневой классификации позволяет подключать к коммутатору устройства для работы с чувствительными к задержкам приложениями, такими как видеоконференции.

Коммутатор поддерживает два метода обработки пакетов, поставленных в очередь: Strict Scheduling и Weighted Fair Queue (WFQ). Вы можете использовать метод Strict Scheduling, если желаете строго определить наиболее приоритетные очереди или.

Коммутатор отслеживает сообщения IGMP для построения таблицы передачи и назначения фильтров продвижения пакетов. Это позволяет динамически настраивать порты коммутатора для передачи многоадресного трафика только на те порты, к которым подключены хосты с поддержкой многоадресных рассылок.

Для ограничения большого количества широковещательных /многоадресных пакетов, приводящих к перегрузке сети, используется функция контроля широковещательного трафика. Пакеты отбрасываются, если превышают заданный порог. Допустимый диапазон для настройки порога составляет от 0 до 255 Кб пакетов в секунду.

Возможность настраивать зеркалирование портов для пересылки на определенный порт и последующего анализа входящего и исходящего трафика.

Для обеспечения непрерывной работы критичных к потерям приложений, между коммутаторами, используя протокол STP, можно настроить резервные связи. Т.о., передача и получение пакетов будет гарантирована, даже если основной канал выйдет из строя. Коммутатор поддерживает 802.1D Spanning Tree и 802.1w Rapid Spanning Tree* .

* 802.1w будет доступна в следующей версии ПО

Коммутатор поддерживает SNMP v.1, v.3 , используя встроенные MIB. Мониторинг RMON и SYSLOG обеспечивают эффективное централизованное управление. Коммутатор также имеет интерфейс командной строки (CLI) и Web-интерфейс управления. CLI позволяет быстро настроить устройство администратору, знакомому с операциями командной строки. Встроенный Web-интерфейс позволяет легко получить доступ к коммутатору из любого места сети и выявить неисправности в режиме реального времени. Например, через Web- браузер можно просмотреть таблицу МАС-адресов и определить местонахождение любой рабочей станции. Графики использования порта обеспечивают контроль трафика в режиме реального времени и диагностическую информацию.

К коммутатору может быть подключен внешний источник питания для резервирования питания и обеспечения бесперебойной работы устройства. В том случае, если встроенный источник питания выйдет из строя, резервный источник питания автоматически обеспечит требуемую энергию для продолжения работы устройства. В качестве резервного источника питания используется DPS-300.

Характеристики:

Аппаратура

Порты

  • 20 портов с автоопределением скорости 10/100/1000BASE-T
  • 4 комбо 10/100/1000BASE-T /SFP порта
  • 1 RS-232 консольный порт (передняя панель)



Стандарты и функции

  • IEEE 802.3 10BASE-T/802.3u 100BASE-TX/802.3ab 1000BASE-T
  • ANSI/IEEE 802.3 NWay auto-negotiation
  • IEEE 802.3x Flow Control



Поддержка SFP

  • IEEE 802.3z 1000BASE-LX (DEM-310GT трансивер)
  • IEEE 802.3z 1000BASE-SX (DEM-311GT трансивер)
  • IEEE 802.3z 1000BASE-LH (DEM-314GT трансивер)
  • IEEE 802.3z 1000BASE-ZX (DEM-315GT трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-330T трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-330R трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-331T трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-331R трансивер)



Коммутационная фабрика

  • 48 Гбит/с



Индикаторы

На устройство:

  • Power
  • Console
  • RPS



На порт RJ-45:

  • Speed
  • Link/Act



На порт SFP:

  • Link/Activity



Программное обеспечение

VLAN

  • IEEE 802.1Q Tagged VLAN
  • GARP/GVRP
  • Асимметричные VLAN
  • Количество VLAN: 255 на устройство (макс.) (64 статических VLAN)



Очереди приоритетов (CoS)

  • Стандарт: IEEE 802.1p
  • Число очередей: 8 на порт



Классификация трафика (CoS)

Может быть основана на типах приложений, определенных пользователем:

  • TOS
  • Diffserv (DSCP)
  • На основе портов
  • MAC-адрес
  • IP -адрес
  • Номер порта TCP/UDP



Сетевая безопасность

  • Функция Port security
  • Аутентификация пользователя 802.1x
  • SSH2
  • Многоуровневые Access Control List (ACL) на основе:TOS
  • Diffserv (DSCP)
  • MAC-адресе источника и приемника
  • IP-адресе источника и приемника
  • Номере порта назначения TCP/UDP
  • Порта
  • TCP/UDP payload



Spanning Tree

  • 802.1D Spanning Tree
  • 802.1w Rapid Spanning Tree*



* 802.1w будет доступна в следующей версии ПО

Групповая рассылка

  • IGMP Snooping



Агрегирование портов

Позволяет группировать каналы связи между коммутаторами или коммутатором и сервером для обеспечения более высокой пропускной способности (до 8-ми гигабитных портов с активными резервными связями).

  • Количество портов в транковой группе: 8 (макс.)
  • Рабочий режим: распределение нагрузки
  • Поддержка агрегирования портов LACP



Производительность

Метод коммутации

  • Store-and-forward



Размер таблицы MAC-адресов

  • 16 K записей на устройство



Изучение MAC-адресов

  • Динамическое: автоматическое обновление
  • Статическое: определенное пользователем



Скорость фильтрации/передачи пакетов (полудуплекс)

  • 1,488,100 пакетов в сек. на порт (макс.)



Буфер RAM

  • 2 Mб на устройство



Размер пакетов Jumbo Frame

  • до 9,216 байт



Управление широковещательным штормом

  • Управление частотой появления широковещательных, неизвестных и одноадресных пакетов



Настройка и управление

Управление

  • SNMP v.1, v.3
  • Web-интерфейс
  • CLI (интерфейс командной строки)
  • RMON monitoring
  • Telnet-сервер
  • SYSLOG
  • Мониторинг трафика с помощью графического интерфейса Web GUI
  • Защита паролем
  • Поддержка RADIUS, TACACS
  • Single IP Management v1.0
  • Описание портов
  • Просмотр утилизации процессора



MIB

  • MIB-II (RFC 1213)
  • Bridge MIB (RFC 1493)
  • RMON MIB (RFC 1757)
  • 802.1Q VLAN/802.1p MIB (RFC 2674)
  • IF MIB (RFC 2233)
  • Ethernet-like MIB (RFC 1643)
  • D-Link enterprise MIB



Группы RMON

  • 1, 2, 3, 9 (Alarm, Statistics, History, Event)



Назначение IP-адреса

  • Через DHCP-клиент, Bootp-клиент



Обновление программного обеспечения

  • TFTP



Консольный порт

  • DB-9 RS-232 DCE



Физические параметры

Питание

100 ~ 240 В, 50/60 Гц

Внутренний универсальный источник питания

Резервный источник питания

Разъем для подключения к внешнему резервному источнику питания

Потребляемая мощность

90 Вт (макс.)

Вентиляция

40 x 40 мм DC 4 вентилятора

60 x 60 мм 5400 RPM 1 вентилятор

Рабочая температура

0°до 40°C

Температура хранения

-25°до 55°C

Влажность

От 5% до 95% без образования конденсата

Размеры

441 x 309 x 44 мм

19" - для установки в шкаф, 1 U высота

Вес

4 кг

Электромагнитное излучение (EMI)

  • FCC Class A
  • CE Class A
  • C-Tick



Безопасность

CSA International

D-Link
