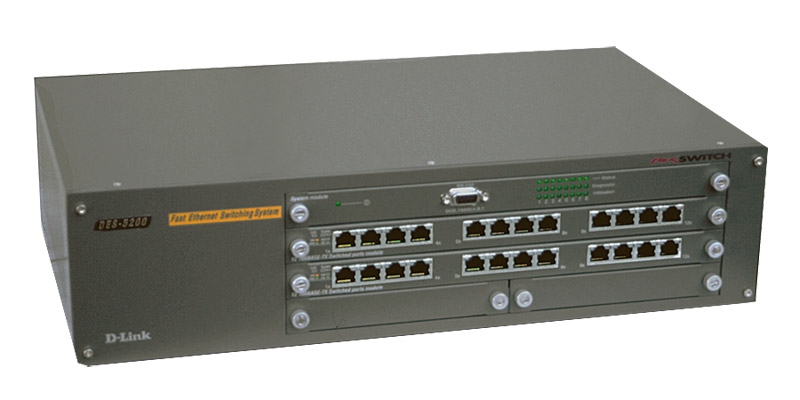

Серия высокопроизводительных модульных коммутаторов DES-5200 для рабочих групп уровня отдела/предприятия, в которую входят три модели:

• DES-5224TX - 24 порта 10/100 Мбит/с Ethernet с автоматическим определением скорости;
• DES-5220TF - 12 портов 10/100 Мбит/с Ethernet с автоматическим определением скорости и 8 оптических портов 100Base-FX;
• DES-5216FX - 16 оптических портов 100Base-FX.

Все они могут оснащаться дополнительными модулями с портами Gigabit Ethernet и ISDN-маршрутизаторами и имеют SNMP/RMON управление с web-интерфейсом. Коммутаторы имеют пропускную способность шины 4.4 Гбит/с.

Все порты коммутаторов, предназначенные для работы по неэкранированной витой паре обеспечивают автоматическое определение скоростей подключенных к ним сетевых устройств. Для каждого из них определяется максимально допустимая скорость соединения и возможност работы в полнодуплексном режиме.

Для обеспечения быстрого доступа к данным и выравнивания нагрузки в сети имеется динамически распределяемый между портами буфер для данных. Пользователь может выбирать способ коммутации - режим с промежуточной буферизацией пакетов (store-and-forward) который установлен по умолчанию, или "на лету” (cut-through). Это позволяет администратору сети обеспечить оптимальный способ доступа к данным (речь идет о выборе между малой задержкой пакетов при использовании технологии cut-through, и работой в сетях со значительным числом “битых” пакетов, для которой больше подходит store-and-forward).

Коммутаторы поддерживают SNMP и, кроме того, имеют встроенных RMON-агентов для расширения возможностей управления трафиком и его анализа. Обеспечивается создание виртуальных сетей на базе портов для защиты от широковещательных (broadcast) пакетов. Управление коммутатором может производиться с консоли или с помощью web-браузера.

DES-5224TX может быть укомплектован одним или двумя дополнительными гигабитными модулями DES-5008.

Характеристики

Управление:

• SNMP
• RMON
• D-View - программа мониторинга и управления сетевыми устройствами
• Telnet
• Web-браузер

Технологии:

• VLAN
• Spanning Tree Protocol

Сетевые кабели

• 10 мегабитные категорий. 3, 4, 5 UTP или STP
• 100 мегабитные. 5 UTP или STP

• 100Base-TX: 2 пары UTP категории 5 ( до 100 м),
• 10Base-T, 100Base-TX: EIA/TIA-586 100-ом экранированная витая пара (STP) ( до 100 м)
• 10Base-T: 2 пары UTP категорий 3, 4, 5 ( до 100 м) и для дополнительных модулей
• 100Base-FX: 62.5/125 микрон многомодовый волоконно-оптический (до 2 км)

Поддерживаемые стандарты

• IEEE 802.3 10Base-T Ethernet
• IEEE 802.3u 100Base-TX/FX
• IEEE 802.1d
• IEEE 802.3z 1000Base-SX

Протокол доступа к сети

• CSMA/CD

Способы коммутации

• Store-and-forward по умолчанию
• Cut-through дополнительно по выбору

Производительность

• 100Base-TX/FX: 148,000 пакетов в секунду на порт

LED-индикаторы устройства

• наличия питания
• степень загрузки коммутатора

LED-индикаторы для каждого порта

• Link/Rx
• auto-partition и скорость работы порта (10/100 мегабит)

Память

• 8 Мб

Емкость буфера

• динамически распределяемые 2K на порт

Физические параметры

Температура эксплуатации

 - 10 - 55 C

Влажность

5% до 95% без конденсата

Классы электробезопасности

• FCC Class A
• CE Mark
• VCCI Class A
• CSA 950
• UL 1950
• C-Tick
• TUV/GS EN60950
