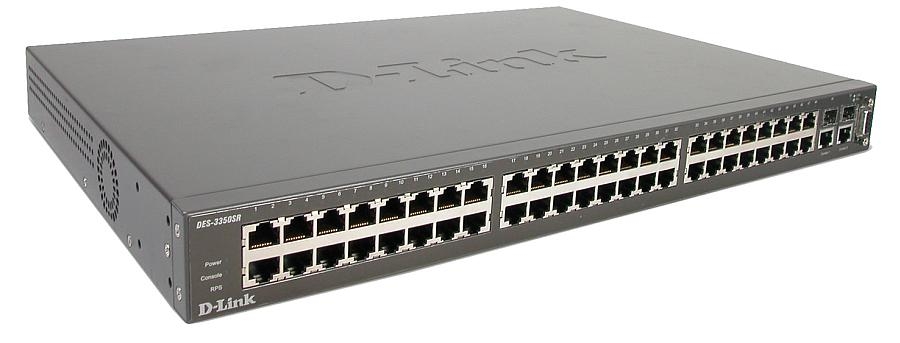

Коммутатор DES-3350SR оснащен 48 портами 10/100 Мбит/с, поддерживающими автоопределение и автосогласование скорости и режимов полного или полудуплекса. Эти порты могут подключаться к рабочим станциям и принт-серверам, обеспечивая для каждого подключения выделенную полосу пропускания. Все порты поддерживают режим автонастройки на полярность подключаемого кабеля MDI/MDIX, что позволяет использовать один тип кабеля для подключения всех сетевых устройств.

Gigabit Ethernet по меди обеспечивает более дешевую альтернативу решению на оптике. Используя существующую витую пару категории 5 в качестве среды передачи, данное решение позволяет сразу же подключить серверы к Gigabit Ethernet без необходимости прокладки нового оптического кабеля. Эти порты поддерживают 10/100/1000 Мбит/с с автоматическим выбором, скорости, режима дуплекса и auto MDI/MDIX.

Для гибкого подключения к оптической магистрали коммутатор оснащен 2-мя портами SFP, позволяющими устанавливать модули SFP для 1000BASE-SX и 1000BASE-LX. Использование SFP отключит соответствующие встроенные в коммутатор медные порты 1000BASE-T.

С помощью стандартной маршрутизации пакетов обеспечивается поддержку приложений для Windows, Unix и Интернет. Неблокирующая коммутационная матрица обеспечивает фильтрацию/продвижение пакетов на скорости канала. Маршрутизация пакетов, благодаря встроенным микросхемам ASIC, осуществляется во много раз быстрее, чем в обычных маршрутизаторах.

Устройство может быть легко интегрировано в любую существующую сеть для обеспечения «бесшовной» коммутации на уровне 2 и 3. Многоуровневая поддержка коммутации на каждом порту позволяет развернуть свою сеть на уровне 2, а затем в любое время перейти на уровень 3, легко перенастроив порты. Также можно гибко сегментировать сеть на домены используя (1) подсети, ID-пользователей и серверов для маршрутизации трафика, а также (2) настраиваемые фильтры на основе MAC- адресов и проходящего трафика. На уровне 2 коммутатор использует автообучение и ручную настройку таблицы MAC- адресов для продвижения и фильтрации пакетов. На 3-м уровне, коммутатор использует таблицу маршрутизации для передачи пакета узлу назначения.

Благодаря поддержке очередей приоритетов и мультикастовых IP-сообщений (IGMP snooping), для приложений, чувствительных к задержкам, например видеоконференциям, может предоставляться гарантированное качество обслуживания (QoS).

Коммутатор поддерживает стандарт IEEE 802.3x Flow Control. Данная функция минимизирует потерю данных и повышает надежность их передачи при непосредственном подключении серверов, поддерживающих 802.3x, к коммутатору.

Благодаря низкой стоимости портов, агрегирование портов обеспечивает гибкое и экономичное решение для достижения гигабитной полосы пропускания для подключения серверов. До 8 портов 10/100 Мбит/с могут быть объединены вместе, что позволяет балансировать нагрузку и обеспечить резервные связи при подключении коммутаторов или серверов

VLAN повышают полосу пропускания и безопасность сети, разделяя ее на широковещательные домены и разграничивая внутренний трафик между сегментами. Чтобы сегментировать сеть, рабочие станции, поддерживающие IEEE 802.1Q VLAN Tagging подключаются к коммутатору и группируются в различные виртуальные локальные сети (VLAN). Коммутатор также поддерживает GVRP (GARP VLAN Registration Protocol) для автоматической настройки при подключении к VLAN.

Функция 802.1x позволяет выполнять аутентификацию пользователей при каждой попытке получения доступа к сети. Функция Port security позволяет ограничить число МАС -адресов, изучаемых портом для контроля количества станций, подключаемых к каждому порту. Для каждого порта могут быть определены статические МАС -адреса, что гарантирует получение доступа к сети только зарегистрированных устройств. Настроив на коммутаторе обе эти функции, можно установить процедуру доступа, основанную на идентификации пользователей и устройств, и в тоже время управлять числом станций, получивших доступ.

Списки управления доступом (Access Control Lists , ACL) дают администратору сети возможность определить правила, позволяющие управлять трафиком. Коммутатор поддерживает многоуровневые ACL, предоставляющие мощные средства для сетевого управления. Например, на коммутаторе можно установить блокировку злонамеренно отправленного трафика большого объема от указанных клиентов (на основе МАС- или IP-адресов). Или во время вирусной атаки, коммутатор может быть настроен на ограничение распространения вируса, основываясь на его уникальном образце (номер порта TCP/UCP)

Коммутатор поддерживает не только очереди приоритетов 2-го уровня 802.1p, но и множество других способов приоритезации пакетов. Для классификации приоритетов пакетов может использоваться информация со 2 по 4 уровень OSI. Поддержка многоуровневой классификации позволяет подключать к коммутатору устройства для работы с чувствительными к задержкам приложениями, такими как видеоконференции.

Коммутатор поддерживает два метода обработки пакетов, поставленных в очередь: Strict Round-Robin (SRR) и Weighted Round-Robin (WRR). Можно использовать метод SRR, если необходимо строго определить наиболее приоритетные очереди или WRR, исключающий нехватку полосы пропускания для очередей при пиковых нагрузках. WRR позволяет каждой очереди назначить вес (различный процент от полосы пропускания выходного порта), что позволяет эффективно использовать доступную полосу пропускания для передачи трафика из низкоприоритетных очередей.

Коммутатор отслеживает сообщения IGMP для построения таблицы передачи и назначения фильтров продвижения пакетов. Это позволяет динамически настраивать порты коммутатора для передачи многоадресного трафика только на те порты, к которым подключены хосты с поддержкой многоадресных рассылок.

Для ограничения большого количества широковещательных /многоадресных пакетов, приводящих к перегрузке сети, используется функция контроля широковещательного трафика. Пакеты отбрасываются, если превышают заданный порог. Допустимый диапазон для настройки порога составляет от 0 до 255 Кб пакетов в секунду.

Возможность настраивать зеркалирование портов для пересылки на определенный порт и последующего анализа входящего и исходящего трафика.

Поддержка 802.1D Spanning Tree и 802.1w Rapid Spanning Tree. Для обеспечения непрерывной работы критичных к потерям приложений,  можете настроить резервные связи между коммутаторами, используя протокол Rapid STP. Т.о., передача и получение пакетов будет гарантирована, даже если основной канал выйдет из строя.

Коммутатор поддерживает SNMP v.1, v.3 , используя встроенные MIB. Мониторинг RMON и SYSLOG обеспечивают эффективное централизованное управление. Коммутатор также имеет интерфейс командной строки (CLI) и Web-интерфейс управления. CLI позволяет быстро настроить устройство администратору, знакомому с операциями командной строки. Встроенный Web-интерфейс позволяет легко получить доступ к коммутатору из любого места сети и выявить неисправности в режиме реального времени. Например, через Web – браузер можно просмотреть таблицу МАС-адресов и определить местонахождение любой рабочей станции. Графики использования порта обеспечивают контроль трафика в режиме реального времени и диагностическую информацию.

С целью резервирования питания к коммутатору можно подключить внешний источник питания DPS-200. В том случае, если встроенный источник питания выйдет из строя, резервный источник питания автоматически обеспечит требуемую энергию для продолжения работы устройства.

Характеристики:

Количество портов

• 48 портов 10BASE-T/100BASE-TX
• 2 комбо 10/100/1000 Мбит/с SFP порта

Индикаторы

• На устройство: Питание, консоль
• На устройство: RPS
• На каждом порту: Link/Act

Функции портов

• Стандарты IEEE 802.3 10BASE-T/802.3u 100BASE-TX, 802.3ab 1000BASE-T
• ANSI/IEEE 802.3 NWay auto-negotiation
• Режим полного/полудуплекса для скорости 10/100 Мбит/с
• Режим полного дуплекса для скорости 1000Мбит/с
• IEEE 802.3x Flow Control для полного дуплекса, «метод обратного давления» для полудуплекса
• Автоопределение полярности MDI/MDIX на каждом порте
• Кабели 10BASE-T:UTP Cat. 3, 4, 5 (100 м.)
• 100BASE-TX, 1000BASE-T cables:UTP Cat. 5 (100 м.)

Программное обеспечение

 IP маршрутизация

• Поддержка IP v4
• Поддержка IP Fragmentation
• Поддержка протоколов маршрутизации:
• статическая маршрутизация
• RIP-1, RIP-2
• OSPF v.2

VLAN

• IEEE 802.1Q на основе тэгов
• Максимальное количество групп VLAN:255 (64 статических VLAN, 255 динамических VLAN)

Spanning Tree

• Совместимость с 802.1D Spanning Tree
• 802.1w Rapid Spanning Tree

Групповая рассылка

• IGMP v2
• IGMP Snooping
• DVMRP
• PIM-DM

Приоритезация очередей (CoS)

• Стандарт IEEE 802.1p
• Количество очередей: 4

Классификация трафика (CoS)

Может быть выполнена на основе типов приложений, определенных пользователем:

• TOS
• Diffserv (DSCP)
• MAC -адрес
• IP -адрес
• Номер порта TCP/UCP

Контроль доступа

• Функция Port security
• Поддержка 802.1x на основе портов
• Поддержка 802.1x на основе MAC-адресов
• Клиент RADIUS для 802.1x
• Многоуровневые ACL (Access Control List) на основе:
  • VLAN
  • Типа протокола
  • Номера порта TCP/UDP
  • 802.1p
  • Diffserv (DSCP)
  • MAC-адреса
  • IP-адреса

Агрегирование портов

• Количество транковых групп на устройство: 6
• Количество портов Fast Ethernet в транке: 8 (max.)
• Режим работы: распределение нагрузки

Производительность

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8 Kб на устройство

Изучение MAC-адресов

• Динамическое: автоматическое обновление
• Статическое: определяется пользователем

Таблица маршрутизации

• 2 Kб записей на устройство

Скорость продвижения пакетов (уровень 2, полудуплекс)

• Ethernet: 14,880 pps на порт
• Fast Ethernet: 148,810 pps на порт
• Gigabit Ethernet: 1,488,100 pps на порт

Скорость продвижения пакетов (уровень 3, полудуплекс)

• 10.1 млн пакетов/с

Объем буферной памяти

• 64 Мб SDRAM

Настройка и управление

Методы управления и стандарты

• SNMP управление v.1, v.3
• Web-интерфейс управления (через web браузер)
• RMON мониторинг
• Telnet (до 8 сессий)
• CLI (интерфейс командной строки)

Безопасность управления

• Пароль

MIB

• MIB-II (RFC 1213)
• Bridge MIB (RFC 1493)
• RMON MIB (RFC 1757)
• RIP (RFC 1724)
• OSPF (RFC 1850)
• CIDR (RFC 2096)
• 802.1Q VLAN MIB (RFC 2674)
• IGMP MIB (RFC 2833)
• If MIB (RFC 2233)
• Ethernet-like MIB (RFC 2358)
• D-Link enterprise MIB

RMON

• 1, 2, 3, 9 (Alarm, Statistics, History, Event)

Назначение IP адреса

• DHCP клиент
• Bootp клиент

Обновление ПО

• TFTP

Консольный порт

• DB-9 RS-232 DCE

Физические параметры

Источник питания

100 - 240 В, 50/60 Гц ,

внутренний универсальный источник питания

Поддержка резервного источника питания

Разъем для подключения внешнего резервного источника питания

Потребляемая мощность

35 Вт

Вентиляция

40 x 40 мм DC вентилятор 2шт.

Рабочая температура

0° - 40° C

Температура хранения

-40° - 70° C

Влажность

5% - 95% без конденсата

Размеры

440 x 309 x 44 мм

Стандартная ширина для монтажа в19-ти дюймовую стойку, 1 U

Вес

4.3 кг

Классы безопасности (EMI)

• FCC Class A
• CE Class A
• C-Tick Class A

Безопасность

• CSA International
