Управляемые коммутаторы второго уровня серии DES-3028G представляют собой наиболее эффективное решение в категории управляемых сетевых коммутаторов начального уровня. Обладая богатым функционалом, эти коммутаторы предоставляют недорогое решение по созданию безопасной и эффективной сети отделов предприятий малого и среднего бизнеса, а также промышленных предприятий. Также эта серия является оптимальным по соотношению «цена/функционал» решением уровня доступа сети провайдера услуг. Отличительными функциями данного коммутатора являются высокая плотность портов, 4 гигабитных порта Uplink, небольшой шаг изменения настроек для управления полосой пропускания и улучшенное сетевое управление. Эти коммутаторы позволяют оптимизировать сеть как по функционалу, так и по стоимостным характеристикам.

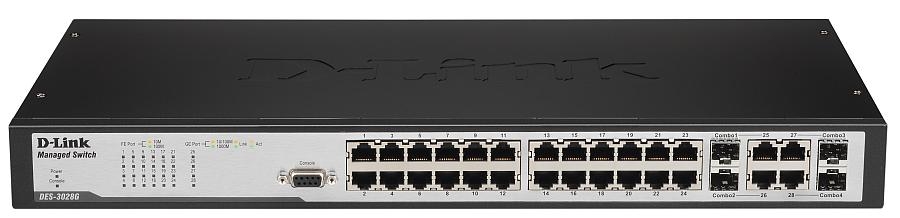

Выполненный в металлическом корпусе компактного размера, коммутатор DES-3028G имеет 24 порта 10/100 Мбит/с и снабжен четырьмя комбо-портами 10/100/1000BASE-T/SFP.

Поддерживается большое количество функций безопасности, включая Access Control List (ACL), управление доступом 802.1х на основе портов / МАС-адресов, 802.1х Guest VLAN, аутентификацию RADIUS/TACACS+. Для предотвращения перегрузки коммутатора обработкой бесполезного трафика, в связи с атаками злоумышленников или активностью вирусов/червей имеются функции D-Link Safeguard Engine и CPU Interface Filtering, что увеличивает надежность и доступность.

Для обеспечения большей гибкости сети поддерживаются протоколы Spanning Tree (802.1D, 802.1w, 802.1s), позволяющие организовать резервные маршруты для передачи трафика. Благодаря поддержке 802.3ad Link Aggregation, возможно организовать агрегированные каналы с общей полосой пропускания между коммутаторами и сервером. Для обеспечения необходимого качества обслуживания (QoS) коммутаторы поддерживают очереди приоритетов 802.1p и классификацию пакетов на основе TOS, DSCP, MAC, IPv4, VLAN ID, типа протокола, заданного пользователем содержимого пакетов. Это позволяет настроить работу таких приложений, как VoIP, видео, потоковое мультимедиа.

Функция управления полосой пропускания на каждом порту с шагом 64 Кбит/с позволяет администраторам сети более гибко управлять полосой пропускания каналов связи. Используя эту функцию для управления широковещательным штормом, можно значительно уменьшить влияние вирусной атаки на сеть. Также коммутатор поддерживает функции IGMP snooping для управления передачей многоадресных пакетов и зеркалирование портов для упрощения диагностики.

Коммутаторы поддерживают протоколы управления, основанные на стандартах, такие как SNMP, RMON, Telnet, BOOTP, Web-интерфейс, аутентификацию SSH/SSL. Также поддерживается функция DHCP Relay Option 82. Функция DHCP auto configuration позволяет загружать на коммутатор ранее созданную конфигурацию, хранящуюся на TFTP-сервере и получать IP-адрес.

Использование функции D-Link Single IP Management упрощает и ускоряет выполнение задач управления. Она позволяет настраивать и контролировать сразу несколько коммутаторов с любой рабочей станции с помощью Web-браузера через единый IP-адрес.

Виртуальный стек может рассматриваться как единый объект управления, все устройства в котором идентифицируются по единому IP-адресу.

Характеристики:

Интерфейсы

• 24 порта 10/100Base-TX
• 4 комбо-порта 10/100/1000Base-T /SFP
• Консольный порт RS-232

Производительность

• Коммутационная фабрика: 12.8 Гбит/с
• Скорость передачи 64-байтных пакетов: 9.5 млн пакетов/с
• Таблица МАС-адресов: 8К
• SDRAM для CPU: 64Мб
• Размер буфера пакетов: 512 Кб
• Flash-память: 8Мб
• Jumbo-фреймы (2048 байт для tagged, 2044 байт для untagged)

Светодиодные индикаторы

• Питание (на устройство)
• Консоль (на устройство)
• Link/Activity (на порт)
• Индикатор скорости (на порт)

Программное обеспечение

Функции второго уровня

• IGMP Snooping v1, v2 (макс. 256 групп)
• IGMP Snooping Fast Leave
• 802.1D Spanning Tree
• 802.1w Rapid Spanning Tree
• 802.1s Multiple Spanning Tree
• BPDU filtering для каждого порта
• STP Loopback Detection
• 802.3ad Link Aggregation:
  • 8 портов в каждой группе / 6 групп на одном устройстве
• Зеркалирование портов (режимы One to One, Many to One)
• Поддержка Jumbo-фреймов

VLAN

• 802.1Q
• Количество статических групп VLAN – 4К
• Количество динамических групп VLAN – 200
• GVRP

Качество обслуживания (QoS)

• Очереди приоритетов 802.1p
• 4 очереди приоритетов 802.1p
• Поддержка WRR / Strict mode
• Классификация пакетов на основе номера порта
  • VLAN ID
  • номера порта TCP/UDP
  • МАС-адреса
  • IP v4
  • приоритета 802.1р
  • TOS
  • DSCP
  • типа протокола
  • содержимого пакета

Списки управления доступом

(макс. 256 профилей / правил)

• Многоуровневые ACL на основе:
  • Номера порта
  • VLAN ID
  • Приоритета 802.1p
  • МАС-адреса
  • IPv4
  • DSCP
  • Типа протокола
  • Номера порта TCP/UDP
  • Содержимого пакета
  • Времени

Доступ к сети / Безопасность:

• Аутентификация RADIUS/TACACS+ для управления доступом
• Создание учетных записей RADIUS для управления доступом
• Функция Port security (макс. 16 записей МАС-адресов на порт)
• Управление доступом 802.1х на основе портов
• Управление доступом 802.1х на основе МАС-адресов
• 802.1х Guest VLAN
• SSH v.1, v.2 / SSL v.3
• CPU Interface Filtering
• Сегментация трафика
• Управление широковещательным штормом
• D-Link Safeguard Engine

Управление полосой пропускания:

Ограничение скорости:

• до 2 Мб: с шагом 64 Кб
• до 100 Мб: с шагом 1 Мб
• выше 100 Мб: с шагом 8 Мб

Управление

• D-Link Single IP Management (SIM) v. 1.6
• Web-интерфейс
• Интерфейс командной строки (CLI)
• Telnet сервер/клиент
• TFTP клиент
• SNMP v.1, v.2c, v.3
• RMON v.1, v.2
• BootP/DHCP-клиент
• SNTP
• SYSLOG
• Dual image
• Описание порта
• Графический GUI Web- интерфейс для мониторинга трафика / CPU
• SNMP trap on MAC notification
• DHCP Auto Configuration
• DHCP relay
• DHCP relay опция 82
• Клиент SMTP (уведомление по e-mail)

Поддержка MIB

• MIB II (RFC 1213)
• Bridge MIB (RFC 1493)
• SNMP v2 MIB (RFC 1907)
• RMON MIB (RFC 1757, 2819)
• RMON v2 MIB Probe config group (RFC 2021)
• Ether-like MIB (RFC 1643, 2358, 2665)
• 802.1p MIB (RFC 2674)
• IF MIB (RFC 2233, 2863)
• RADIUS Authentication Client MIB (RFC 2618)
• RADIUS Accounting Client MIB (RFC 2620)
• Ping & TRACEROUTE MIB (RFC 2925)
• Private MIB

Физические параметры

Потребляемая мощность (Мах.)

25 Вт

Питание на входе

Напряжение переменного тока 100-240В, 50/60Гц,

питается от внутреннего универсального источника питания

Размер

441 х 207 х 44 мм

Стандартный размер для монтажа в 19”-стойку.

Высота – 1U

Вес

2.36 кг

Вентиляция

Нет вентиляторов

Тепловыделение (BTU/час)

84.23

MTBF

717 684 часов

Рабочая температура

От 0 до 40°С

Температура хранения

От -10 до 70°С

Рабочая влажность

Относительная влажность от 5% до 90%, без образования конденсата

Электромагнитная совместимость

FCC Class A, CE, C-Tick, VCCI Class A

Безопасность

CUL, LVD
