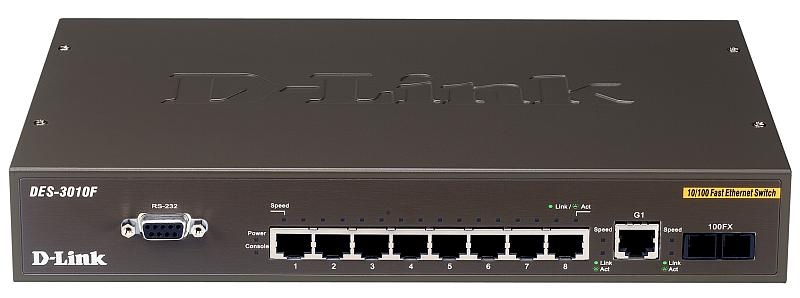

Коммутаторы серии DES-30хх – это высокопроизводительные управляемые коммутаторы второго уровня, являющиеся идеальным решением для провайдеров услуг и предприятий малого и среднего бизнеса. Устройства предоставляют оптические порты для подключения к общей сети небольших групп пользователей, находящихся на больших расстояниях, например, в другом здании или объединения сетей отделов, находящихся в разных комнатах в пределах одного здания.

Коммутаторы предоставляют расширенные функции для сетей предприятий, такие как IP-MAC-port binding, сегментация трафика и 255 виртуальных локальных сетей VLAN (802.1Q). Помимо этого, коммутаторы поддерживают управление доступом пользователей 802.1x на основе портов/MAC-адресов и их аутентификацию на внешнем сервере RADIUS. Для предотвращения загрузки центрального процессора обработкой вредоносного трафика, генерируемого злоумышленниками или обусловленного вирусной активностью имеется функция CPU Interface Filtering. Функциональность Quality of Service включает поддержку очередей приоритетов 802.1p и классификацию пакетов на основе TOS, DSCP и MAC-адресов.

Для повышения отказоустойчивости сети поддерживаются такие функции, как 802.1D Spanning Tree/802.1w Rapid Spanning Tree, STP loopback detection и управление широковещательным штормом. Агрегирование портов 802.3ad обеспечивает резервирование каналов связи и распределение нагрузки при каскадировании коммутаторов или подключении серверов.

Функция управления полосой пропускания на каждом порту с шагом 64 Кбит/с позволяет администраторам сети и Интернет-провайдерам более гибко управлять полосой пропускания каналов связи и предлагать своим клиентам широкий спектр тарифных планов. Используя эту функцию для управления широковещательным штормом, можно значительно уменьшить влияние вирусной атаки на сеть. Также коммутатор поддерживает функции IGMP snooping для управления передачей многоадресных пакетов и зеркалирование портов для упрощения диагностики.

Коммутаторы поддерживают протоколы управления, основанные на стандартах, такие как SNMP, RMON, BOOTP, Telnet и Web-интерфейс. Функция DHCP autoconfiguration позволяет загружать на коммутатор ранее созданную конфигурацию, хранящуюся на TFTP-сервере, и получать IP-адрес.

Благодаря поддержке D-Link Single IP Management, коммутаторы серии DES-30хх упрощают и ускоряют задачи управления сетью, позволяя настраивать, контролировать и обслуживать множество коммутаторов с одной рабочей станции.

Стек управляется как единый объект, в котором все устройства определяются одним IP-адресом. Администратор с помощью утилиты Tree View может увидеть все коммутаторы стека и сетевую топологию, а также получить информацию о размещении объекта и линии связи. Эта утилита на основе Web-интерфейса позволяет избежать установки дорогостоящего ПО SNMP-управления. В виртуальный стек можно объединить до 32 устройств без ограничения по моделям.

Характеристики:

Интерфейсы

• 8 портов 10/100BASE-TX Fast Ethernet
• 1 порт 1000BASE-T
• 1 порт 100BASE-FX для многомодового оптического кабеля, разъем SC (до 2 км)
• Консольный порт RS-232

Технологии стекирования

• Виртуальный стек через SIM

Производительность

• Коммутационная фабрика 3,8 Гбит/с
• Скорость передачи 64-байтных пакетов 2,8 млн пакетов/с
• Размер таблицы МАС-адресов 8 Kб
• SDRAM для CPU 32 Мб
• Буфер пакетов 256 Кб
• Объем флэш-памяти 4 Мб

Индикаторы

• Power (Питание, на устройство)
• Console (Консоль, на устройство)
• Link/Activity (Подключение/активность, для каждого порта)
• Speed Indicator (Скорость, для каждого порта)

Программное обеспечение

Функции второго уровня

• IGMP Snooping
• IGMP Snooping fast leave
• 802.1D Spanning Tree
• 802.1w Rapid Spanning Tree
• BPDU filtering для каждого порта
• STP Loopback Detection
• 802.3ad Link Aggregation:
  • 4 порта в каждой группе
  • 3 группы на одном устройстве (2 группы для портов Fast Ethernet, 1 группа для портов Gigabit)
• Зеркалирование портов
• Управление широковещательным штормом

VLAN

• 802.1Q
• Макс. количество VLAN - 255
• Тип VLAN: только статические
• VLAN Trunking

Качество обслуживания (QoS)

• Очереди приоритетов 802.1p
• 4 очереди приоритетов 802.1p
• Классификация пакетов на основеномера порта
  • МАС-адреса
  • TOS
  • DSCP

Доступ в сеть / Сетевая безопасность

• Аутентификация RADIUS
• Аутентификация TACACS
• Функция Port Security с trap/log: 10 записей MAC-адресов для каждого порта (максимум)
• Управление доступом 802.1x на основе портов
• Управление доступом 802.1x на основе MAC-адреса: 8 МАС-адресов на порт
• IP-MAC-Port binding: до 500 записей
• CPU Interface Filtering
• Сегментация трафика
• IGMP Authentication

Управление полосой пропускания:

Ограничение скорости:

• до 2 Мб: 64 Кб
• до 100 Мб: 1 Мб
• выше 100 Мб: 8 Мб

Управление

• Single IP Management (SIM) v. 1.6
• Web-интерфейс
• Интерфейс командной строки (CLI)
• Telnet сервер/клиент
• SSH
• TFTP
• SNMP v.1, v.2c, v.3
• RMON v.1
• BootP/DHCP-клиент
• SNTP
• SYSLOG
• Графический GUI Web- интерфейс для мониторинга трафика
• Web-интерфейс для просмотра MAC-адресов
• SNMP trap on MAC notification
• DHCP Auto Configuration
• Клиент SMTP (уведомление по e-mail)

Поддержка MIB

• RFC 1213 MIB II
• RFC 1493 Bridge
• RFC 1757 RMON
• RFC 1643 Ether-like MIB
• RFC 2358 ETHERLIKE_MIB
• RFC 2674 802.1p
• RFC 1213 2233 IF MIB
• Private MIB

Физические параметры

MTBF (часы)

239 160 ч

Питание

Внутренний универсальный источник питания,

от 100 до 240 В переменного тока, от 50 до 60 Гц

Размеры

280 (Ш) x 180 (Г) x 44 (В) мм, высота 1U

Рабочая температура

От 0°до 40°C

Температура хранения

От -40°до 70°C

Рабочая влажность

От 5% до 95%, без образования конденсата

Излучение (EMI)

• FCC Class A
• CE
• C-Tick
• VCCI

Безопасность

CSA International
