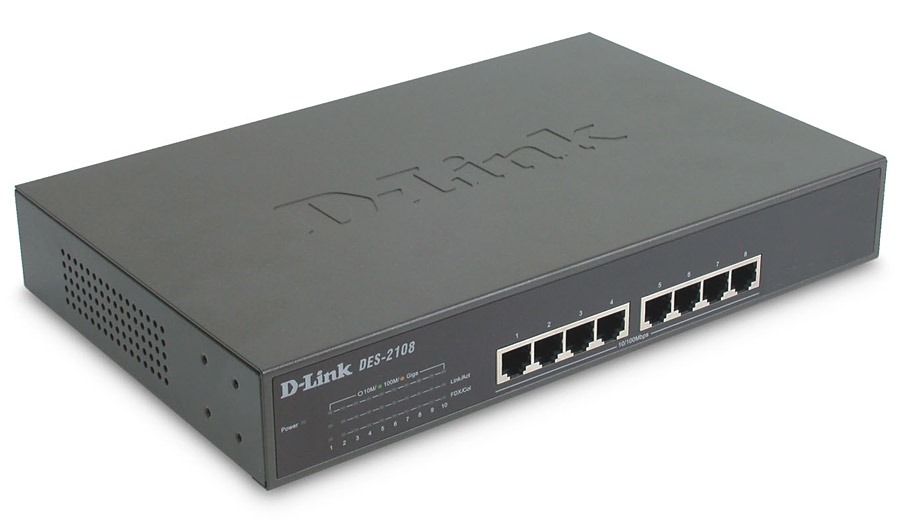

Коммутатор DES-2108/E серии Smart представляет собой экономически эффективное решение для малых рабочих групп и обеспечивает простоту настройки и управления производительностью и безопасностью сети. Этот коммутатор имеет 8 портов Fast Ethernet 10/100BASE-TX для подключения рабочих станций. Он поддерживает функции, важные для приложений интенсивно использующих полосу пропускания, например, очереди приоритетов и VLAN, позволяя реализовать качество сервиса QoS (Quality of Service) и безопасность не требуя настройки сложных функций сетевого управления, обычно предоставляемых в других управляемых коммутаторах.

Коммутатор имеет 8 портов 10/100 Мбит/с, поддерживающих автоопределение типа подключаемого кабеля и автосогласование скорости работы и режима дуплекса. К этим портам можно подключить рабочие станции и принт-серверы, предоставляя каждому устройству выделенную полосу пропускания. Все порты поддерживают функцию автоматического определения полярности MDI/MDIX, позволяя подключать любое устройство с помощью обычного прямого кабеля на основе витой пары.

Коммутатор поддерживает VLAN, позволяя повысить безопасность сети и эффективность использования полосы пропускания путем выделения широковещательных доменов и ограничения внутригруппового трафика в пределах своего сегмента. Для сегментации сети поддерживающие VLAN рабочие станции и серверы, которые подключены к коммутатору, можно сгруппировать в различные виртуальные локальные сети (Virtual LAN, VLAN).

Для приотеризации сетевых пакетов на 2-м уровне коммутатор поддерживает управление очередями приоритетов 802.1p. Классификация приоритетов пользовательских данных может быть основана на очередях приоритетов пакетов данных. Поддержка функции QoS позволяет запускать приложения, интенсивно использующие полосу пропускания, и приложения, чувствительные к временным задержкам, и подключать к коммутатору видеосерверы для организации видеоконференций.

Коммутатор поддерживает зеркалирование портов для мониторинга сетевого трафика. Администратор сети может использовать эту функцию в качестве инструмента диагностики или отладки, особенно при отражении атаки. Зеркалирование портов позволяет отслеживать производительность коммутатора и при необходимости изменять ее.

Характеристики:

Стандарты и функции

• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• ANSI/IEEE 802.3 NWay автоопределение скорости и режима работы
• IEEE 802.3x управление потоком
• Зеркалирование портов
• 802.1d Spanning Tree

Количество портов

• 8 портов 10BASE-T/100BASE-TX

Протокол

• CSMA/CD

Скорости передачи данных

Ethernet:

• 10 Мбит/с (полудуплекс)
• 20 Мбит/с (полный дуплекс)

Fast Ethernet:

• 100 Мбит/с (полудуплекс)
• 200 Мбит/с (полный дуплекс)

Топология

• Звезда

Сетевые кабели

• UTP категорий. 5, 5e (100 м макс.)
• EIA/TIA-568 100 Ом STP (100 м макс.)

Полный/полудуплекс

• Полный/полудуплекс для скоростей 10/100 Мбит/с

Интерфейсы среды передачи

• Автоопределение MDI/MDI-X на всех портах для витой пары

Индикаторы

• На порт: Link/Act, Speed (100 Мбит/с)
• На устройство: Power/CPU

Программное обеспечение

VLAN

• IEEE 802.1Q Tagged VLAN
• VLAN на базе портов
• Количество групп VLAN: 40

Качество сервиса QoS (Quality of Service)

• Очереди приоритетов IEEE 802.1p
• Максимальное число очередей: 2
• VLAN на основе портов

Групповая рассылка IP

• IGMP Snooping v1

Управление и настройка

• Web-интерфейс управления
• Интерфейс командной строки CLI (Command Line Interface)
• Telnet
• SNMP v.1
• Клиент DHCP
• Web-интерфейс мониторинга трафика (статистические данные)
• Утилита Web-управления для обновления ПО для ОС Windows

Производительность

Производительность внутренней магистрали

• 1.6 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 4K записей на устройство

Изучение MAC-адресов

• Динамическое: автоматическое обновление
• Статическое: определенное пользователем
• Максимальное количество записей в статической таблице - 60

Скорость фильтрации/передачи пакетов (полудуплекс)

• Максимум 148,809 пакетов в сек. на порт

Буфер RAM

• 256 Кб на устройство

Физические параметры

Питание

100-240В переменного тока, 50/60Гц,

внутренний универсальный источник питания

Потребляемая мощность

9 Вт (макс.)

Рабочая температура

0°до 40°C

Температура хранения

-10°до 70°C

Рабочая влажность

От 10% до 90% без конденсации

Влажность при хранении

От 5% до 90% без конденсации

Размеры

280 x 180 x 44 мм

Настольный размер

Вес

1.85 кг

Электромагнитное излучение (EMI)

• CE Class A Безопасность
• LVD
