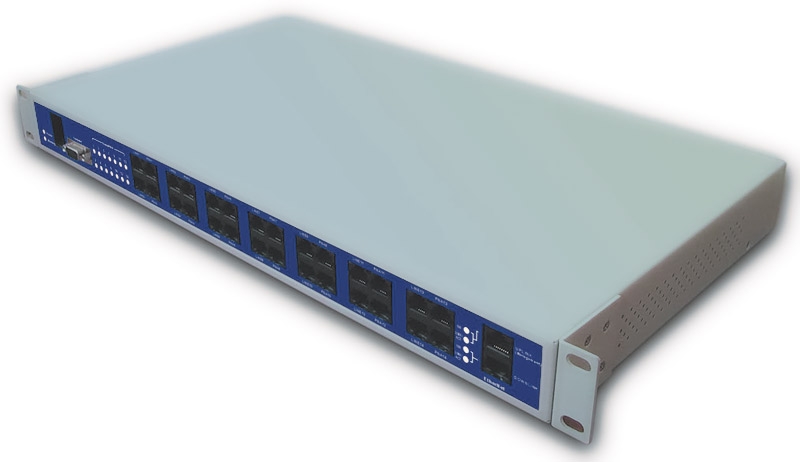

D-Link Коммутатор DHN-2216

Общие характеристики
Настраиваемый 14-портовый коммутатор HomePNA 1.1 с 2-портами Fast Ethernet

Настраиваемый 14-портовый коммутатор DHN-2216 HomePNA позволяет использовать имеющуюся в здании телефонную проводку для передачи данных без нарушения передачи голосовых сообщений. Данные и голос передаются одновременно по одной паре проводов безо всякой их перекладки. Это очень важно для отелей, многоквартирных домов и студенческих общежитий, кампусов и т.д. Коммутатор поддерживает режим концентратора, где каждый из портов напрямую работает только с портами Uplink/Downlink. Этот режим гарантирует защиту данных, т.к. они не видны другим пользователям.

Устройство предназначено для оптимизации потока данных по портам, что приводит к сокращению количества "узких мест" в сети. Коммутатор, обладая возможностью самообучения адресам подключенных к нему сетевых устройств, автоматически перенаправляет без блокировки потоки данных на заданные порты.

Дополнительно имеет полный набор средств сетевого управления: Web-браузер, Telnet, графический интерфейс Windows; управления через локальную консоль. Средства управления позволяют собирать статистику передачи пакетов по каждому из портов, что существенно упрощает реализацию биллинга для операторов. Коммутатор может работать как отдельное устройство или объединяться с другими для обеспечения минимизации стоимости реализации сети.

Характеристики:

Сетевое подключие

  • 14 портов HomePNA 1.1, каждый имеет 2 разъема RJ-11 с
    • один разъем имеет встроенный низкочастотный фильтр для подключения телефонии
    • другой совмещенный разъем предназначен для клиента/ов HomePNA
    • Настройка мощности сигнала по каждому порту HomePNA
    • Настройка мощности сигнала по каждому порту HomePNA
  • 2 порта 10/100 FastEthernet
    • Совместим со стандартом 10/100BASE-TX IEEE802.3/802.3u
    • Поддерживает режим полного дуплекса
    • Управление потоком согласно IEEE 802.3x в режиме полного дуплекса
    • Расширенные возможности автоматической настройки MDIX
  • 1 консольный порт для внешнего (out-of-band) управления


Функции коммутации и управления

Функции коммутации

  • Коммутация 2-го уровня основанная на MAC-адресах
  • Алгоритм коммутации пакетов "Store and Forward"
  • Предотвращение широковещательных штормов
  • Размер таблицы MAC-адресов - 8К
  • Поддерживаются основанные на портах VLAN (до 14 групп VLAN)
  • Пересекающиеся VLAN возможны
Функции управления

  • Поддерживается программа управления с интерфейсом Windows
  • Управление через локальную консоль
  • Управление через Telnet
  • Управление через Web (будет реализовано позднее)

Список задаваемых/просматриваемых параметров

  • Активировать/Отключить порт
  • Монитор состояния порта
  • Управление мощностью передаваемого портом сигнала
  • Управление чувствительностью приемника сигнала у порта
  • Конфигурирование VLAN
  • Счетчики принимаемых/передаваемых данных


Физические параметры

Светодиодные индикаторы
  • Каждый порт HomePNA: Link/Act
  • Каждый порт FastEthernet: Link/Act, 100M
  • Система: Power, Warning



Корпус
  • Высота 1U, металлический
  • Длина под 19" стойку
  • 1 встроенный вентилятор 40X40 мм



Питание и потребление
  • Входное напряжение 100 - 240 В, 50/60 Гц
  • Встроенный блок питания
  • Потребляет максимально 22.5Вт



Параметры среды
  • Температура хранения: -25 - 55C
  • Рабочая температура: -0 - 50C
  • Влажность: - 5% - 95%, без образования конденсата
