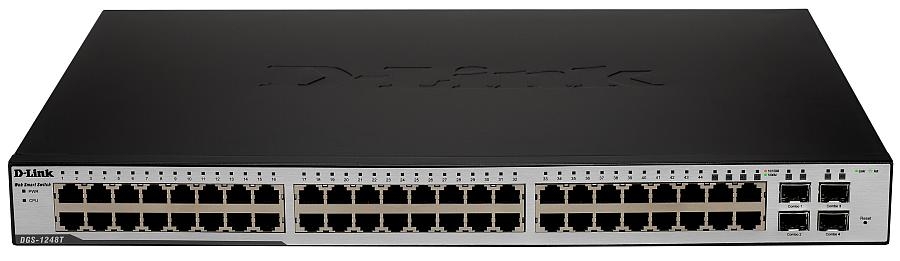

Коммутаторы серии Web Smart DGS-1248T следующего поколения представляют собой экономически эффективное решение для сетей малого и среднего бизнеса (SMB) и обеспечивают надежность и простоту установки, основанную на технологии Plug and Play. Корпус коммутаторов данной серии выполнен в новом стиле с улучшенной панелью индикаторов состояния. Расширенный функционал коммутаторов включает до 4 комбо-портов 1000BASE-T/SFP, функции обеспечения безопасности, сегментации трафика, QoS и гибкое управление.

Коммутатор оборудован 48 портами Gigabit Ethernet, 4 из которых являются комбо-портами 1000BASE-T/SFP для гибкого подключения к магистрали сети или серверам. Порты на основе витой пары поддерживают автоопределение полярности MDI/MDIX, обеспечивая простоту подключения рабочих станций.

Являясь устройствами 2 уровня, коммутаторы включают в себя такие функции, как поддержка Jumbo-фреймов, IGMP snooping, зеркалирование портов, Spanning Tree и агрегирование портов для повышения производительности и отказоустойчивости сети.

Коммутаторы поддерживают протокол 802.1Q VLAN Tagging для сегментации трафика по группам для повышения безопасности и производительности сети. Они также поддерживают очереди приоритетов 802.1p, позволяя пользователям использовать в сети чувствительные к задержкам приложения, такие как потоковое аудио и видео, и VoIP. Эти функции позволяют коммутаторам работать в сетях с применением VLAN и 802.1p..

Коммутаторы поддерживают статическую таблицу МАС-адресов для ограничения доступа к сети. Аутентификация 802.1x на основе портов, позволяет использовать внешний RADIUS-сервер для авторизации пользователей. Дополнительные функции, такие как D-Link Safeguard Engine защищают коммутатор от вредоносного трафика, вызванного активностью вирусов/червей.

Коммутатор настраивается и управляется через утилиту SmartConsole или Web-интерфейс. SmartConsole обеспечивает простой доступ с локального ПК к коммутатору, при этом пользователям не требуется вводить IP-адрес и маску подсети. Кроме того, все доступные коммутаторы сети будут отображены на одном экране утилиты. Web-интерфейс позволяет получить доступ к коммутатору из любого места сети или удаленно с помощью Web-браузера. Это позволяет повсеместно настраивать конфигурацию коммутатора, а также сохранять конфигурационный файл для его дублирования на других коммутаторах.

Кроме того, пользователи могут использовать встроенные MIB для опроса состояния коммутатора и для отсылки сообщений о нештатных событиях. Поддержка MIB позволяет пользователям интегрировать коммутаторы с другими устройствами сторонних производителей в единую среду SNMP-управления.

Характеристики:

Стандарты порта и функции

• IEEE 802.3 10BASE-T Ethernet (медный кабель на витой паре)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на витой паре)
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на витой паре)
• IEEE 802.3z Gigabit Ethernet (оптоволоконный кабель)
• Автосогласование ANSI/IEEE 802.3 NWay
• Управление потоком 802.3х
• Зеркалирование портов

Количество портов

• 44 порта 10/100/1000BASE-T
• 4 комбо-порта 10/100/1000BASE-T/SFP

*При использовании SFP соответствующие порты 10/100/1000 BASE-T блокируются

Протокол

• CSMA/CD

Скорость передачи данных

Ethernet:

• 10 Мбит/с (полудуплексный режим)
• 20 Мбит/с (полнодуплексный режим)

Fast Ethernet:

• 100 Мбит/с (полудуплексный режим)
• 200 Мбит/с (полнодуплексный режим)

Gigabit Ethernet:

• 2000 Мбит/с (полнодуплексный режим)

Топология сети

• Звезда

Сетевые кабели

• UTP Cat. 5, Cat. 5e (100 м макс.)
• EIA/TIA-568 100-Ом STP (100 м макс.)

Полный/полу дуплекс

• Полный/полу дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости Gigabit

Интерфейс обмена данными

• Автоопределение MDI/MDIX для всех портов на витой паре

Индикаторы

• Power/CPU (для устройства)
• 10/100 Мбит/с , 1000 Мбит/с (для порта 10/100/1000BASE-T)
• Link/Act (для слота SFP)

Программное обеспечение

Функции 2 уровня

• IGMP snooping: поддержка 64 многоадресных групп (Multicast Groups)
• Default flooding для портов не подключившихся к многоадресной группе
• 802.1D Spanning Tree
• Агрегирование портов: до 6 групп на устройство, до 8 портов на группу

VLAN

• Стандарт 802.1Q VLAN (VLAN Tagging)
• До 256 статических групп VLAN

QoS (Качество обслуживания)

• Стандарт очередей приоритетов 802.1p
• До 4 очередей для каждого порта
• Поддержка метода WRR для обработки очередей

Безопасность

• Управление доступом 802.1x на основе портов
• Управление широкополосным штормом: пороговая величина 8 Кб, 16 Кб, 32K, 64 Кб, 128 Кб, 512 Кб, 1024 Кб, 2048 Кб, 4096 Кб в секунду
• D-Link Safeguard Engine для защиты CPU от широковещательной/многоадресной/одноадресной рассылки

Управление

• Web-интерфейс или утилита SmartConsole
• Поддержка SNMP
• DHCP-клиент
• Настройка прерываний для IP-адреса назначения, системных событий, событий порта на оптоволокне, событий порта на витой паре
• Управление доступом к порту
• Настройка резервного копирования/восстановления на основе Web-интерфейса
• Настройка резервного копирования/восстановления программного обеспечения на основе Web-интерфейса
• Обновление программного обеспечения с помощью утилиты SmartConsole
• Перезагрузка

MIB

• RFC 1213 MIB-II
• D-Link Enterprise Private MIB

Производительность

 Пропускная способность коммутатора

• 96 Гбит/с

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8 Кб записей на устройство

Изучение MAC-адресов

• До 256 статических записей MAC-адресов
• Включение/отключение автоизучения MAC-адресов

Фильтрация пакетов/Скорость передачи (полудуплексный режим)

• Максимум 1,488,095 pps для каждого порта

Буфер RAM

• 1 Мб на устройство

Jumbo-фреймы

• 9 216 байт

Физические параметры

Питание

Внутренний универсальный источник питания, от 100 до 240 В переменного тока, 50/60 Гц

Рабочая температура

От 0°до 40°C

Температура хранения

От -10°до 70°C

Рабочая влажность

От 10% до 90% без конденсата

Влажность хранения

От 5% до 90% без конденсата

Размеры

441 x 309 x 44 мм

Размер для установки в стандартную 19” стойку, высота 1U

Вес

4.4 кг

Электромагнитная совместимость

FCC Class A

CE Class A

MTBF

 156 505 ч

Безопасность

CUL
