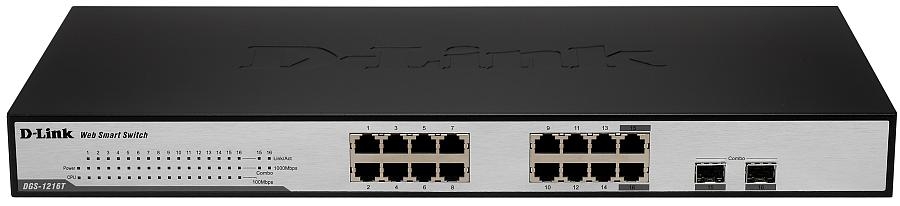

D-Link Коммутатор DGS-1216T

Общие характеристики
WebSmart коммутатор, 14 портов 10/100/1000Base-T, 2 комбо-порта 1000Base-T/Mini GBIC (SFP)



Коммутаторы серии Web Smart DGS-1216T следующего поколения представляют собой экономически эффективное решение для сетей малого и среднего бизнеса (SMB) и обеспечивают надежность и простоту установки, основанную на технологии Plug and Play. Корпус коммутаторов данной серии выполнен в новом стиле с улучшенной панелью индикаторов состояния. Расширенный функционал коммутаторов включает до 4 комбо-портов 1000BASE-T/SFP, функции обеспечения безопасности, сегментации трафика, QoS и гибкое управление.

Коммутатор оборудован 16 портами Gigabit Ethernet, 2 из которых являются комбо-портами 1000BASE-T/SFP для гибкого подключения к магистрали сети или серверам. Порты на основе витой пары поддерживают автоопределение полярности MDI/MDIX, обеспечивая простоту подключения рабочих станций.

Являясь устройствами 2 уровня, коммутаторы включают в себя такие функции, как поддержка Jumbo-фреймов, IGMP snooping, зеркалирование портов, Spanning Tree и агрегирование портов для повышения производительности и отказоустойчивости сети.

Коммутаторы поддерживают протокол 802.1Q VLAN Tagging для сегментации трафика по группам для повышения безопасности и производительности сети. Они также поддерживают очереди приоритетов 802.1p, позволяя пользователям использовать в сети чувствительные к задержкам приложения, такие как потоковое аудио и видео, и VoIP. Эти функции позволяют коммутаторам работать в сетях с применением VLAN и 802.1p..

Коммутаторы поддерживают статическую таблицу МАС-адресов для ограничения доступа к сети. Аутентификация 802.1x на основе портов, позволяет использовать внешний RADIUS-сервер для авторизации пользователей. Дополнительные функции, такие как D-Link Safeguard Engine защищают коммутатор от вредоносного трафика, вызванного активностью вирусов/червей.

Коммутатор настраивается и управляется через утилиту SmartConsole или Web-интерфейс. SmartConsole обеспечивает простой доступ с локального ПК к коммутатору, при этом пользователям не требуется вводить IP-адрес и маску подсети. Кроме того, все доступные коммутаторы сети будут отображены на одном экране утилиты. Web-интерфейс позволяет получить доступ к коммутатору из любого места сети или удаленно с помощью Web-браузера. Это позволяет повсеместно настраивать конфигурацию коммутатора, а также сохранять конфигурационный файл для его дублирования на других коммутаторах.

Кроме того, пользователи могут использовать встроенные MIB для опроса состояния коммутатора и для отсылки сообщений о нештатных событиях. Поддержка MIB позволяет пользователям интегрировать коммутаторы с другими устройствами сторонних производителей в единую среду SNMP-управления.

Характеристики:

Стандарты порта и функции

  • IEEE 802.3 10BASE-T Ethernet (медный кабель на витой паре)
  • IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на витой паре)
  • IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на витой паре)
  • IEEE 802.3z Gigabit Ethernet (оптоволоконный кабель)
  • Автосогласование ANSI/IEEE 802.3 NWay
  • Управление потоком 802.3х
  • Зеркалирование портов



Количество портов

  • 14 портов 10/100/1000BASE-T
  • 2 комбо-порта 10/100/1000BASE-T/SFP



При использовании SFP соответствующие порты 10/100/1000 BASE-T блокируются

Протокол

  • CSMA/CD



Скорость передачи данных

Ethernet:

  • 10 Мбит/с (полудуплексный режим)
  • 20 Мбит/с (полнодуплексный режим)



Fast Ethernet:

  • 100 Мбит/с (полудуплексный режим)
  • 200 Мбит/с (полнодуплексный режим)



Gigabit Ethernet:

  • 2000 Мбит/с (полнодуплексный режим)



Топология сети

  • Звезда



Сетевые кабели

  • UTP Cat. 5, Cat. 5e (100 м макс.)
  • EIA/TIA-568 100-Ом STP (100 м макс.)



Полный/полу дуплекс

  • Полный/полу- дуплекс для скорости 10/100 Мбит/с
  • Полный дуплекс для скорости Gigabit



Интерфейс обмена данными

  • Автоопределение MDI/MDIX для всех портов на витой паре



Индикаторы

  • Power/CPU (для устройства)
  • Link/Act, 100 Мбит,с, 1000 Мбит/с(для порта 10/100/1000BASE-T)
  • Link/Act, 1000 Мбит/с (для слота SFP)



Программное обеспечение

Функции 2 уровня

  • IGMP snooping: поддержка 64 многоадресных групп (Multicast Groups)
  • Default flooding для портов не подключившихся к многоадресной группе
  • 802.1D Spanning Tree -Агрегирование портов: до 6 групп на устройство, до 8 портов на группу



VLAN

  • Стандарт 802.1Q VLAN (VLAN Tagging)
  • До 256 статических групп VLAN



QoS (Качество обслуживания)

  • Стандарт очередей приоритетов 802.1p
  • До 4 очередей для каждого порта
  • Поддержка метода WRR для обработки очередей



Безопасность

  • Управление доступом 802.1x на основе портов
  • Управление широкополосным штормом: пороговая величина 8 Кб, 16 Кб, 32K, 64 Кб, 128 Кб, 512 Кб, 1024 Кб, 2048 Кб, 4096 Кб в секунду
  • D-Link Safeguard Engine для защиты CPU от широковещательной/многоадресной/одноадресной рассылки



Управление

  • Web-интерфейс или утилита SmartConsole
  • Поддержка SNMP
  • DHCP-клиент
  • Настройка прерываний для IP-адреса назначения, системных событий, событий порта на оптоволокне, событий порта на витой паре
  • Управление доступом к порту
  • Настройка резервного копирования/восстановления на основе Web-интерфейса
  • Настройка резервного копирования/восстановления программного обеспечения на основе Web-интерфейса
  • Обновление программного обеспечения с помощью утилиты SmartConsole
  • Перезагрузка



MIB

  • RFC 1213 MIB-II
  • D-Link Enterprise Private MIB



Производительность

Пропускная способность коммутатора

  • 32 Гбит/с



Метод коммутации

  • Store-and-forward



Таблица MAC-адресов

  • 8 Кб записей на устройство



Изучение MAC-адресов

  • До 256 статических записей MAC-адресов
  • Включение/отключение автоизучения MAC-адресов



Фильтрация пакетов/Скорость передачи (полудуплексный режим)

  • Максимум 1,488,095 pps для каждого порта



Буфер RAM

  • 512 Кб на устройство



Jumbo-фреймы

  • 10 240 байт



Физические параметры

Питание

Внутренний универсальный источник питания, от 100 до 240 В переменного тока, 50/60 Гц

Рабочая температура

От 0°до 40°C

Температура хранения

От -10°до 70°C

Рабочая влажность

От 10% до 90% без конденсата

Влажность хранения

От 5% до 90% без конденсата

Размеры

440 мм x 210 мм x 44 мм

Размер для установки в стандартную 19” стойку, высота 1U

Вес

2.832 кг

Электромагнитная совместимость

FCC Class A

CE Class A

MTBF

157 699 ч

Безопасность

CUL
