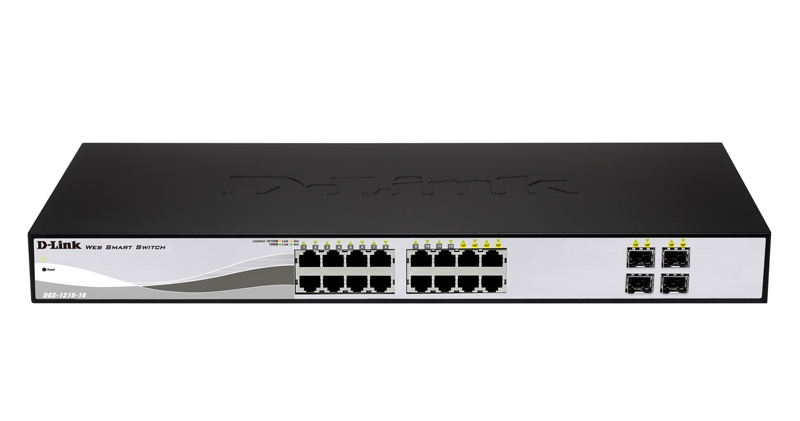

Коммутаторы серии Web Smart DGS-1210-16 следующего поколения представляют собой экономически эффективное решение для сетей малого и среднего бизнеса (SMB) и обеспечивают надежность и простоту установки, основанную на технологии Plug and Play. Корпус коммутаторов данной серии выполнен в новом стиле с улучшенной панелью индикаторов состояния. Расширенный функционал коммутаторов включает до 4 комбо-портов 1000BASE-T/SFP, функции обеспечения безопасности, сегментации трафика, QoS и гибкое управление.

Коммутатор оборудован 16 портами Gigabit Ethernet, 2 из которых являются комбо-портами 1000BASE-T/SFP для гибкого подключения к магистрали сети или серверам. Порты на основе витой пары поддерживают автоопределение полярности MDI/MDIX, обеспечивая простоту подключения рабочих станций.

Являясь устройствами 2 уровня, коммутаторы включают в себя такие функции, как поддержка Jumbo-фреймов, IGMP snooping, зеркалирование портов, Spanning Tree и агрегирование портов для повышения производительности и отказоустойчивости сети.

Поддержка протокола 802.1Q VLAN Tagging для сегментации трафика по группам для повышения безопасности и производительности сети. Также поддерживаются очереди приоритетов 802.1p, что позволяет пользователям использовать в сети чувствительные к задержкам приложения, такие как потоковое аудио и видео, и VoIP. Эти функции позволяют коммутаторам работать в сетях с применением VLAN и 802.1p..

Коммутаторы поддерживают статическую таблицу МАС-адресов для ограничения доступа к сети. Аутентификация 802.1x на основе портов, позволяет использовать внешний RADIUS-сервер для авторизации пользователей. Дополнительные функции, такие как D-Link Safeguard Engine защищают коммутатор от вредоносного трафика, вызванного активностью вирусов/червей.

Коммутатор настраивается и управляется через утилиту SmartConsole или Web-интерфейс. SmartConsole обеспечивает простой доступ с локального ПК к коммутатору, при этом пользователям не требуется вводить IP-адрес и маску подсети. Кроме того, все доступные коммутаторы сети будут отображены на одном экране утилиты. Web-интерфейс позволяет получить доступ к коммутатору из любого места сети или удаленно с помощью Web-браузера. Это позволяет повсеместно настраивать конфигурацию коммутатора, а также сохранять конфигурационный файл для его дублирования на других коммутаторах.

Кроме того, пользователи могут использовать встроенные MIB для опроса состояния коммутатора и для отсылки сообщений о нештатных событиях. Поддержка MIB позволяет пользователям интегрировать коммутаторы с другими устройствами сторонних производителей в единую среду SNMP-управления.

Характеристики:

Стандарты и функции портов

• IEEE 802.3 10BASE-T Ethernet (медный кабель на основе витой пары)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на основе витой пары)
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на основе витой пары)
• Автосогласование ANSI/IEEE 802.3
• Управление потоком IEEE 802.3x

Количество портов

• 12 портов 10/100/1000 Мбит/с
• 4 комбо-порта 10/100/1000BASE-T/SFP

Сетевые кабели

• UTP категории. 5, 5e (макс. 100 м)
• EIA/TIA-568 100 Ом STP (макс. 100 м)

Полный/полудуплекс

• Полный/полудуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости Gigabit

Расширенные возможности интерфейса

• Автоопределение MDI/MDI-X для всех портов на основе витой пары

Производительность

Пропускная способность коммутатора

• 32 Гбит/с

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8 Кб записей на устройство

Изучение MAC-адресов

• До 256 статических записей MAC-адресов
• Включение/отключение автоизучения MAC-адресов

Максимальная скорость продвижения пакетов размером 64 байта

• 23.8 млн пакетов/с

Буфер RAM

• 512 Кб на устройство

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов: 8 К
• Управление потоком
  • Управление потоком 802.3x
  • Предотвращение блокировки HOL
• Поддержка Jumbo-фреймов до 10000 байт
• IGMP Snooping
  • IGMP v1/v2 Snooping
  • Поддержка до 256 IGMP-групп
  • Поддержка до 64 статических многоадресных групп
  • IGMP на VLAN
  • Поддержка IGMP Snooping Querier
• Spanning Tree Protocol
  • 802.1D STP
  • 802.1w RSTP
• Loopback Detection
• 802.3ad Link Aggregation
  • DGS-1210-10P: макс. количество групп на устройство 5/8 портов на группу
  • DGS-1210-16/DGS-1210-24/DGS-1210-48: макс. количество групп на устройство 8/8 портов на группу
• Port Mirroring
  • One-to-One
  • Many-to-One
  • Поддержка Mirroring for Tx/Rx/Both
• Функция диагностики кабеля
• Настраиваемый интерфейс MDI/MDIX
• Фильтрация многоадресных рассылок
  • Перенаправление всех незарегистрированных групп
  • Фильтрация всех незарегистрированных групп

VLAN

• 802.1Q
• Группы VLAN
  • Макс. 256 статических групп VLAN
  • Макс. 4094 VID
• Управляющий VLAN
• Asymmetric VLAN
• Auto Voice VLAN
  • Макс. 10 пользователей определенных OUI
  • Макс. 8 по умолчанию определенных OUI

QoS (Quality of Service)

• 802.1p Quality of Service
• 4 очереди на порт
• Обработка очередей
  • Strict
  • Weighted Round Robin (WRR)
• CoS на основе
  • Очередей приоритетов 802.1p
  • DSCP
• Управление полосой пропускания
  • На основе порта (Входящее/исходящее, с шагом до 64 Кб/с)

Списки управления доступом (ACL)

• 50 профилей (максимум)
• Макс. 240 правил доступа
• ACL на основе
  • MAC-адресов
  • IPv4-адреса (ICMP/IGMP/TCP/UDP)
  • VLAN ID
  • Приоритета 802.1p
  • DSCP
• Действия ACL
  • Разрешить
  • Запретить

Безопасность

• 802.1X
• Безопасность порта
  • Поддержка до 64 MAC-адресов на порт
• Управление широковещательным /многоадресным /одноадресным штормом
• Статический MAC-адрес
• D-Link Safeguard Engine
• Функция DHCP Server Screening*
• Предотвращение атак ARP Spoofing*
  • Макс. 64 записи
• SSL*
  • Поддержка v1/v2/v3
  • Поддержка IPv4

MIB

• 1213 MIB II
• 1493 Bridge MIB
• 1907 SNMP v2 MIB
• 1215 Trap Convention MIB
• 2233 Interface Group MIB
• D-Link Private MIB

Соответствие стандарту RFC

• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 854 Telnet-сервер
• RFC 855 Telnet-сервер
• RFC 856 Telnet Binary Transmission
• RFC 858 Telnet Server
• RFC 896 Congestion Control in TCP/IP Network
• RFC 903 Reverse Address Resolution Protocol
• RFC 951 BootP-клиент
• RFC 1155 MIB
• RFC 1157 SNMP v1
• RFC 1191 Path MTU Discovery
• RFC 1212 Concise MIB Definition
• RFC 1213 MIB II, IF MIB
• RFC 1215 Traps for use with the SNMP
• RFC 1239 Standard MIB
• RFC 1350 TFTP
• RFC 1493 Bridge MIB
• RFC 1519 CIDR
• RFC 1945 HTTP/1.0
• RFC 2131 DHCP
• RFC 2132 DHCP Options and BOOTP Vendor Extensions
• RFC 2138 Аутентификация Radius
• RFC 2233 Interface MIB
• RFC 2578 Structure of Management Information
• Version 2 (SMIv2)
• RFC 3416 SNMP
• RFC 3417 SNMP
• RFC 3621 Power Ethernet

Управление

• Web-интерфейс GUI
• Compact CLI через Telnet
• Telnet-сервер
• TFTP-клиент
• SNMP
  • Поддержка v1/v2/v3*
• SNMP Trap
• Trap для утилиты SmartConsole
• Системный журнал
  • Макс. 500 записей в журнале
  • Поддержка IPv4 log server
• BootP/DHCP-клиент
• Настройка времени
  • SNTP
• LLDP, LLDP-MED

Физические параметры

Питание на входе

Внутренний универсальный источник питания, от 100 до 240 В переменного тока, 50/60 Гц

Потребляемая мощность

17.4 Вт

Потребляемая мощность в режиме ожидания

4.9 Вт /110 В, 5 Вт /240 В

Акустика

0 дБ

Тепловыделение

59.23 BTU/ч

Рабочая температура

От 0° до 40° C

Температура хранения

От -10° до 70° C

Рабочая влажность

От 10% до 95% без конденсата

Влажность хранения

От 5% до 95% без конденсата

Размеры

440 мм x 210 мм x 44 мм

размер для установки в стандартную 19-дюймовую стойку, высота 1U

Вес

2.87 кг

Индикаторы диагностики

• Power (на устройство)
• Ошибка вентилятора (на устройство, опционально)
• Link/Activity/Speed (на порт 10/100/1000 Мбит/с)
• Link/Activity/Speed (На порт SFP)

Электромагнитная совместимость

• FCC Class A
• CE Class A
• IC Class A
• VCCI Class A
• C-Tick

MTBF

799,491 ч

Безопасность

cUL, LVD
