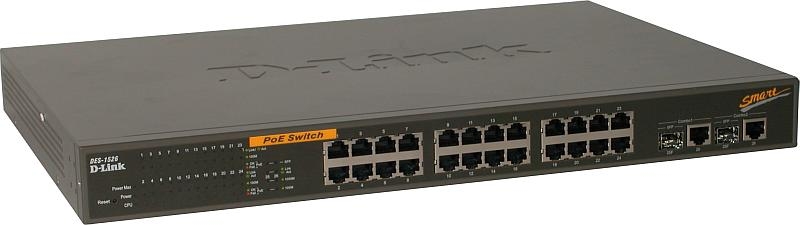

Коммутатор серии Smart DES-1526 объединяет в себе технологию коммутации 10/100 Мбит/с Ethernet и стандарт 802.3af передачи питания по сетевому кабелю длиной до 100 метров. Этот коммутатор представляет собой экономически эффективное решение для малого и среднего бизнеса, объединяя функциональность, легкость использования и невысокую цену. Благодаря поддержке подачи питания по сетевому кабелю и таких функций, как VLAN, очереди приоритетов, агрегирование каналов, удобным средствам сетевого управления, данный коммутатор является идеальным решением PoE, которое обеспечивает защиту сети, качество сервиса QoS, невысокую стоимость инфраструктуры и простоту развертывания.

Коммутатор имеет 24 порта Ethernet 10/100 Мбит/с с поддержкой PoE, позволяя подключать совместимые со стандартом PoE устройства. В соответствии со стандартом 802.3af Power over Ethernet (PoE) порты PoE обеспечивают подачу питания по используемым парам кабеля Ethernet, что делает коммутатор незаменимым для установки телефонов VoIP, камер видеонаблюдения и беспроводных точек доступа. В дополнение к РоЕ, порты коммутатора поддерживают автосогласование скорости работы и режима дуплекса и функцию автоматического определения полярности MDI/MDIX, обеспечивая подключение к сети по стандарту plug-and-play.

2 комбо-порта 1000BASE-T/ SFP обеспечивают гибкое подключение Gigabit Ethernet по оптике или витой паре к серверам или магистрали сети. В SFP слоты можно установить дополнительные модули трансиверов для подключения оптоволоконных магистралей, передающих данные на короткие, средние и большие расстояния. Использование SFP отключит соответствующие встроенные порты 1000BASE-T.

Предназначенный для установки в офисе, на предприятии, в больнице или школе, коммутатор также может быть использован для создания общедоступных сетей Wi-Fi, требующих установки нескольких точек доступа, например, в гостиницах, аэропортах и морских портах. В офисах с VoIP-телефонией каждый телефон должен иметь отдельный источник питания, и поэтому сбой основного источника питания в здании может повлечь выход из строя всех телефонных сервисов, если к каждому телефону не подключен источник бесперебойного питания (UPS).

Для организации видеонаблюдения и беспроводных сетей необходимо размещать камеры и точки доступа в отдаленных местах, например, на потолке или крыше, для обеспечения максимально возможной зоны покрытия, то есть там, где розетки сети питания недоступны, и поэтому обеспечение питанием таких устройств затруднено и дорогостояще. Передавая питание по стандартному сетевому кабелю, DES-1526 обеспечивает механизм централизованной подачи питания для IP-телефонов, камер и беспроводных точек доступа, исключая необходимость использования отдельных источников питания для этих устройств.

Кроме того, что DES-1526 позволяет обойтись без отдельных кабелей питания для подключаемых устройств, он также предлагает более экономичное решение, чем установка коммутатора Ethernet и нескольких однопортовых адаптеров PoE. Добавив центральный источник бесперебойного питания (UPS) можно обеспечить максимальное время бесперебойной работы всех подключенных устройств. Таким образом, коммутатор может упростить инсталляцию и одновременно снизить до минимума затраты на нее, исключая необходимость установки отдельного UPS для каждого подключенного устройства. Коммутатор имеет прочный металлический корпус и внутренний универсальный источник питания и может быть установлен в стандартную стойку для сетевого оборудования вместе с центральным источником бесперебойного питания.

Для подключения к серверу или магистрали сети, поддерживается агрегирование каналов связи, что позволяет объединять порты Fast Ethernet и медные порты Gigabit Ethernet для создания канала связи с агрегированной полосой пропускания с распределением нагрузки. При расширении сети можно использовать агрегированные каналы для устранения узких мест между каскадируемыми коммутаторами.

Виртуальные локальные сети (Virtual LAN, VLAN) позволяют повысить безопасность сети и эффективность использования пропускной способности путем выделения широковещательных доменов и ограничения внутригруппового трафика в пределах своего сегмента. Для сегментации сети, подключенные к коммутатору рабочие станции и серверы с поддержкой технологии VLAN, можно сгруппировать в различные виртуальные сети, используя VLAN 802.1Q на основе меток.

Имеются 2 очереди приоритетов. Поддержка функции QoS позволяет запускать приложения, интенсивно использующие полосу пропускания, и приложения, чувствительные к временным задержкам, что важно для использования IP-телефонии и Интернет-камер.

Функция зеркалирования портов используется для мониторинга сетевого трафика. Администратор сети может использовать эту функцию в качестве инструмента диагностики или отладки, особенно при отражении атаки. Зеркалирование портов позволяет отслеживать производительность коммутатора и при необходимости изменять ее. Функцией зеркалирования портов можно управлять локально или с удаленной рабочей станции. Администратор сети может подключить анализатор трафика к порту, который принимает данные от зеркалируемого порта, для мониторинга трафика каждого сегмента. Анализатор трафика захватывает пакеты и проверяет их, не оказывая какого-либо влияния на клиента, подключенного к зеркалируемому порту.

Устройство позиционируется как недорогое решение для бизнес-приложений, обеспечивая защиту сети, качество сервиса QoS и подачу питания по сетевому кабелю. Все функции коммутатора можно настроить при помощи Web-браузера с любой рабочей станции, оставляя в прошлом использование консоли и консольных кабелей.

Характеристики:

Стандарты и функции

• IEEE 802.3af Power over Ethernet (PoE)
• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• ANSI/IEEE 802.3 NWay автоопределение скорости и режима работы
• IEEE 802.3x управление потоком
• Зеркалирование портов

Количество портов

• 24 порта 10/100BASE-TX с поддержкой PoE
• 2 комбо-порта 10/100/1000BASE-T/SFP*

* Использование SFP отключит соответствующие порты 10/100/1000BASE-T

Разводка портов PoE

• Провода 1, 2, 3 и 6 в кабеле категории 5

Протокол

• CSMA/CD

Скорости передачи данных

Ethernet:

• 10Мбит/с (полудуплекс)
• 20Мбит/с (полный дуплекс)

Fast Ethernet:

• 100Мбит/с (полудуплекс)
• 200Мбит/с (полный дуплекс)

Gigabit Ethernet:

• 2000 Мбит/с (полный дуплекс)

Сетевые кабели

• UTP категорий. 5, 5e (100 м макс.)
• EIA/TIA-568 100 Ом STP (100 м макс.)

Интерфейсы среды передачи

• Автоопределение полярности MDI/MDI-X на всех портах для витой пары

Индикаторы

• Power (на устройство)
• CPU (на устройство)
• Link/Act, Speed (на порт)
• 100Mbps (на порт)
• PoE (на порт PoE)

PoE

Порты PoE

• Порты с 1 по 24

Обеспечиваемое питание

• До 15.4 Вт на порт
• До 170 Вт на устройство

Автоопределение

• Автоматическое определение подключенных устройств PoE и автоматическая подача питания

Автоотключение

• Автоматическое отключение порта в случае превышения максимального тока нагрузки 350мА

Активная защита

• Автоматическое отключение порта в случае короткого замыкания

Программное обеспечение

VLAN

• Стандарт: VLAN 802.1Q
• Максимальное число VLAN: 64 на устройство

Качество сервиса QoS

• Стандарт: IEEE 802.1p
• Максимальное число очередей: 2
• На основе портов

Агрегирование каналов

• Стандарт: IEEE 802.3ad (статический режим)
• Макс. 8 портов Fast Ethernet в группе или 2 порта 1000BASE-T на группу
• 3 транковых группы Fast Ethernet на устройство, 1 транковая группа Gigabit на устройство

Средства управления и настройки

• Web-интерфейс управления
• SNMP v.1
• Утилита Web-управления для обновления ПО для ОС Windows
• Сброс параметров конфигурации через ПО или аппаратно (кнопка Reset)

Функции управления и настройки

• Настройка скорости/полу-/полнодуплексного режима работы
• Настройка питания на порту
• Автоопределение подключенных устройств

Производительность

• Производительность внутренней магистрали 8.8Гбит/с

Скорость передачи

• 6.55 млн пакетов/с (макс.)

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 4K записей на устройство

Изучение MAC-адресов

• Автоматическое обновление

Буфер RAM

• 768 Кб на устройство

Физические параметры

Питание

100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Потребляемая мощность

Максимум 30 Вт на устройство (без подключенных устройств PoE)

Максимум 200 Вт на устройство (при подключении устройств PoE)

Размеры

440 (Ш) x 310 (Г) x 44 (В) мм

Для монтажа в стандартную 19-дюймовую стойку, высота 1U

Вес

6 кг

Рабочая температура

0°до 40°C

Температура хранения

-10°до 70°C

Рабочая влажность

От 10% до 90% без конденсации

Влажность при хранении

От 5% до 90% без конденсации

Сертификаты EMI

• FCC Class A
• CE Class A
• VCCI Class A

Безопасность

CUL
