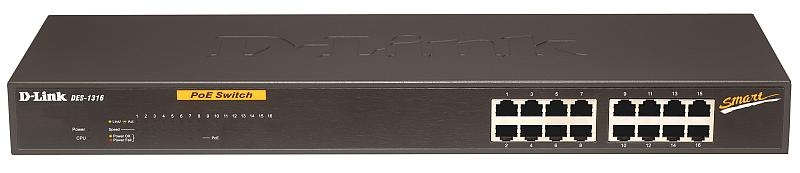

16-портовый коммутатор серии Smart DES-1316 объединяет в себе технологию коммутации 10/100 Мбит/с Ethernet и стандарт 802.3af передачи питания по сетевому кабелю длиной до 100 метров. Данный коммутатор представляет собой экономически эффективное решение для малого и среднего бизнеса, сочетая функциональность, легкость использования и невысокую цену. Благодаря внутренней подаче питания по сетевому кабелю, поддержке таких функций, как VLAN, очереди приоритетов и агрегирование каналов, и удобным средствам сетевого управления, данный коммутатор является идеальным решением PoE, которое обеспечивает защиту сети, качество сервиса QoS, невысокую стоимость инфраструктуры и легкое развертывание.

Коммутатор имеет 16 портов Ethernet 10/100 Мбит/с, 8 из которых поддерживают PoE, позволяя подключать совместимые со стандартом PoE устройства, а другие 8 портов не поддерживают PoE и предназначены для подключения рабочих станций и серверов. В соответствии со стандартом 802.3af Power over Ethernet (PoE) порты PoE обеспечивают подачу питания по используемым парам кабеля Ethernet, что делает коммутатор незаменимым для установки телефонов VoIP, камер видеонаблюдения и беспроводных точек доступа. Кроме того, DES-1316 поддерживает автосогласование скорости работы и режима дуплекса на портах Ethernet и функцию автоматического определения полярности MDI/MDIX, обеспечивая подключение к сети по стандарту Plug and Play.

Предназначенная для установки в офисе, на предприятии, в больнице или школе, данная модель также может быть использована для создания общедоступных сетей Wi-Fi, требующих установки нескольких точек доступа, например, в гостиницах, аэропортах и морских портах. В офисах с VoIP-телефонией каждый телефон должен иметь отдельный источник питания, и поэтому сбой основного источника питания в здании может повлечь выход из строя всех телефонных сервисов, если к каждому телефону не подключен источник бесперебойного питания (UPS). Для организации видеонаблюдения и беспроводных сетей необходимо размещать камеры и точки доступа в отдаленных местах, например, на потолке или крыше, для обеспечения максимально возможной зоны покрытия, то есть там, где розетки сети питания недоступны, и поэтому обеспечение питания таких устройств затруднено и дорогостояще. Передавая питание по стандартному сетевому кабелю, DES-1316 обеспечивает механизм централизованной подачи питания для IP-телефонов, камер и беспроводных точек доступа, исключая необходимость использования отдельных источников питания для этих устройств.

Кроме того, что устройство позволяет обойтись без отдельных кабелей питания для подключаемых устройств, оно также предлагает более экономичное решение, чем установка коммутатора Ethernet и нескольких однопортовых адаптеров PoE. Добавив центральный источник бесперебойного питания (UPS) к DES-1316 можно обеспечить максимальное время бесперебойной работы всех подключенных устройств. Таким образом, коммутатор может упростить инсталляцию и одновременно снизить до минимума затраты на нее, исключая необходимость установки отдельного UPS для каждого подключенного устройства. Коммутатор имеет прочный металлический корпус и внутренний универсальный источник питания и может быть установлен в стандартную стойку для сетевого оборудования вместе с центральным источником бесперебойного питания.

Можно объединить до 4 не-PoE портов DES-1316 для создания агрегированного канала связи с распределением нагрузки для подключения к серверу или магистрали сети. При расширении сети можно использовать агрегированные каналы для устранения узких мест между каскадируемыми коммутаторами.

Коммутатор поддерживает виртуальные локальные сети (Virtual LAN, VLAN), позволяя повысить безопасность сети и эффективность использования пропускной способности путем выделения широковещательных доменов и ограничения внутригруппового трафика в пределах своего сегмента. Для сегментации сети, подключенные к коммутатору рабочие станции и серверы с поддержкой технологии VLAN, можно сгруппировать в различные виртуальные сети, используя VLAN 802.1Q на основе меток.

Поддерживаются 2 очереди приоритетов. Поддержка функции QoS позволяет запускать приложения, интенсивно использующие полосу пропускания, и приложения, чувствительные к временным задержкам, что важно для использования IP-телефонии и интернет-камер

Имеется функция зеркалирование портов для мониторинга сетевого трафика. Администратор сети может использовать эту функцию в качестве инструмента диагностики или отладки, особенно при отражении атаки. Зеркалирование портов позволяет отслеживать производительность коммутатора и при необходимости изменять ее. Функцией зеркалирования портов можно управлять локально или с удаленной рабочей станции. Администратор сети может подключить анализатор трафика к порту, который принимает данные от зеркалируемого порта, для мониторинга трафика каждого сегмента. Анализатор трафика захватывает пакеты и проверяет их, не оказывая какого-либо влияния на клиента, подключенного к зеркалируемому порту.

Коммутатор позиционируется как недорогое решение для бизнес-приложений, обеспечивая защиту сети, качество сервиса QoS и подачу питания по сетевому кабелю без необходимости конфигурировать сложные функции сетевого управления по SNMP. Все функции коммутатора можно настроить при помощи Web-браузера с любой рабочей станции, оставляя в прошлом использование консоли и консольных кабелей.

Характеристики:

Стандарты и функции

• IEEE 802.3af Power over Ethernet (PoE)
• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• ANSI/IEEE 802.3 NWay автоопределение скорости и режима работы
• IEEE 802.3x управление потоком
• Зеркалирование портов

Количество портов

• 16 портов 10BASE-T/100BASE-TX (8 портов с поддержкой PoE, 8 портов без поддержки PoE)

Разводка портов PoE<

• Провода 1, 2, 3 и 6 в кабеле категории 5

Протокол

• CSMA/CD

Скорости передачи данных

Ethernet:

• 10М бит/с (полудуплекс)
• 20 Мбит/с (полный дуплекс)

Fast Ethernet:

• 100 Мбит/с (полудуплекс)
• 200 Мбит/с (полный дуплекс)

Топология

• Звезда

Сетевые кабели

• UTP категорий. 5, 5e (100 м макс.)
• EIA/TIA-568 100 Ом STP (100 м макс.)

Интерфейсы среды передачи

• Автоопределение полярности MDI/MDI-X на всех портах для витой пары

Индикаторы

• Power (на устройство)
• CPU (на устройство)
• Link/Act, Speed (на порт)
• 100 Мбит/с (на порт)
• PoE (на порт PoE)

PoE

Порты PoE

• Порты с 1 по 8

Обеспечиваемое питание

• До 15.4 Вт на порт

Автоопределение

• Автоматическое определение подключенных устройств PoE и автоматическая подача питания

Автоотключение

• Автоматическое отключение порта в случае превышения максимального тока нагрузки 350мА

Активная защита

• Автоматическое отключение порта в случае короткого замыкания

Программное обеспечение

VLAN

• Стандарт: VLAN 802.1Q
• Максимальное число VLAN*: 16 на устройство

Диапазон номеров VLAN (VID) ограничен значениями 1-511

Качество сервиса QoS

• Максимальное число очередей: 2
• На основе портов

Агрегирование каналов

• Стандарт: IEEE 802.3ad
• Макс. 4 порта на канал
• 1 агрегированный канал на устройство

Средства управления и настройки

• Web-интерфейс управления
• Утилита Web-управления для обновления ПО для ОС Windows
• Сброс параметров конфигурации через ПО или аппаратно (кнопка Reset)

Функции управления и настройки

• Настройка скорости/полу-/полнодуплексного режима работы
• Настройка питания на порту
• Автоопределение подключенных устройств

Производительность

Производительность внутренней магистрали

• 3.2 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 4 K записей на устройство

Изучение MAC-адресов

• Автоматическое обновление

Скорость фильтрации/передачи пакетов (полудуплекс)

• Максимум 1,488,095 пакетов в сек. на порт

Буфер RAM

• 512 Кб на устройство

Физические параметры

 Питание

 100-240В переменного тока, 50/60Гц, внутренний универсальный источник питания

Потребляемая мощность

 Максимум 9 Вт на устройство (без подключенных устройств PoE)

Максимум 130 Вт на устройство (при подключении всех 8 устройств PoE)

Размеры

 440 (ширина) x 140 (глубина) x 44 (высота) мм

Для монтажа в стандартную 19-дюймовую стойку, высота 1U

Вес

 2.15 кг

Рабочая температура

 0° до 55° C

Температура хранения

 -10° до 70° C

Рабочая влажность

 От 10% до 90% без конденсации

Влажность при хранении

 От 5% до 90% без конденсации

Сертификаты EMI

• FCC Class A
• CE Class A
• VCCI Class A

Безопасность

• UL
• CUL
• TUV
