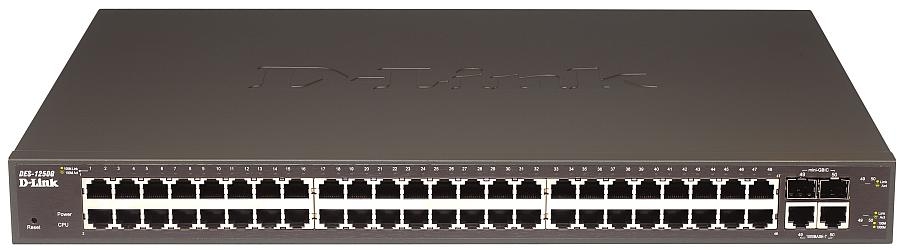

Коммутатор DES-1250G представляет собой экономически эффективное решение для малого и среднего бизнеса по коммутации пакетов Ethernet и обеспечивает простоту настройки производительности и безопасности сети. Этот коммутатор имеет 48 портов Ethernet 10/100BASE-TX и 2 комбинированных порта 1000BASE-T/SFP для гибких подключений Gigabit Ethernet с помощью медного/оптического кабеля.

Он поддерживает агрегирование портов, что позволяет подключать серверы и организовывать высокоскоростные каналы связи с магистралью сети, а также функции, важные для интенсивно использующих полосу пропускания приложений, например, очереди приоритетов и VLAN, что позволяет реализовать качество сервиса QoS (Quality of Service) и безопасность сети не требуя настройки сложных функций сетевого управления, обычно предоставляемые в других настраиваемых коммутаторах.

Коммутатор имеет 48 портов 10/100Мбит/с в одном низкопрофильном корпусе, монтируемом в стойку. Порты поддерживают автоопределение типа подключаемого кабеля и автосогласование скорости работы и режима дуплекса. К ним можно подключить рабочие станции и принт-серверы, предоставляя каждому устройству выделенную полосу пропускания. Все порты поддерживают функцию автоматического определения полярности MDI/MDIX, позволяя подключать любое устройство с помощью обычного прямого кабеля на основе витой пары.

Два комбинированных порта 1000BASE-T/SFP предназначены для гибких подключений Gigabit Ethernet с помощью медного или оптического кабеля. Можно установить дополнительные трансиверы в слоты SFP для организации соединения малой, средней или большой длины с оптической магистралью сети. Использование портов SFP отключает соответствующие встроенные порты 1000BASE-T.

Порты можно объединять для создания многопортовых агрегированных каналов связи с распределением нагрузки для подключения к серверам или магистрали сети. При расширении сети можно использовать агрегированные каналы для устранения узких мест между каскадируемыми коммутаторами. Коммутатор позволяет объединять несколько портов в один канал и создавать несколько агрегированных каналов на одном коммутаторе.

Коммутатор поддерживает VLAN*, позволяя повысить безопасность сети и эффективность использования пропускной способности путем выделения широковещательных доменов и ограничения внутригруппового трафика в пределах своего сегмента. Для сегментации сети поддерживающие VLAN рабочие станции и серверы, которые подключены к коммутатору, можно сгруппировать в различные виртуальные локальные сети (Virtual LAN, VLAN).
* С ограничениями

 Для приотеризации сетевых пакетов коммутатор поддерживает управление очередями приоритетов 802.1p на 2-ом уровне OSI. Классификации приоритетов пользовательских данных может быть основана на очередях приоритетов пакетов данных. Поддержка функции QoS позволяет запускать приложения, интенсивно использующие полосу пропускания, и приложения, чувствительные к временным задержкам, и подключать видеосерверы к коммутатору для организации видеоконференций.

Коммутатор поддерживает зеркалирование портов для мониторинга сетевого трафика. Администратор сети может использовать эту функцию в качестве инструмента диагностики или отладки, особенно при отражении атаки. Зеркалирование портов позволяет отслеживать производительность коммутатора и при необходимости изменять ее.

Коммутатор предоставляет простой Web-интерфейс для настройки и управления/мониторинга сети с любой рабочей станции в сети, что устраняет необходимость в консоли и консольных кабелях. Сетевые устройства автоматически обнаруживаются и показываются на топологической схеме сети, с помощью любой станции можно принимать уведомления о системных событиях и ошибках на портах и проводить одновременно мониторинг состояния сети и сбор статистических данных.

Характеристики:

Стандарты и функции

• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медная витая пара)
• ANSI/IEEE 802.3 NWay автоопределение скорости и режима работы
• IEEE 802.3x управление потоком
• Зеркалирование портов

• 48 портов 10BASE-T/100BASE-TX
• 2 комбинированных порта 10/100/1000BASE-T/SFP*

*Использование портов SFP отключает соответствующие встроенные порты 10/100/1000BASE-T.

Поддерживаемые модули SFP

• IEEE 802.3z 1000BASE-SX многомодовый оптический кабель (трансивер DEM-311GT)
• IEEE 802.3z 1000BASE-SX многомодовый оптический кабель (трансивер DEM 312GT2)
• IEEE 802.3z 1000BASE-LX одномодовый оптический кабель (трансивер DEM-310GT)
• IEEE 802.3z 1000BASE-LH одномодовый оптический кабель (трансивер DEM-314GT)
• IEEE 802.3z 1000BASE-ZX одномодовый оптический кабель (трансивер DEM-315GT)
• IEEE 802.3ab 1000BASE-T витая пара категории 5 (трансивер DGS-712)
• IEEE 802.3z 1000BASE-LX (DEM-330T трансивер)
• IEEE 802.3z 1000BASE-LX (DEM-330R трансивер)
• IEEE 802.3z 1000BASE-LX (DEM-331T трансивер)
• IEEE 802.3z 1000BASE-LX (DEM-331R трансивер)

Протокол

• CSMA/CD

Скорости передачи данных

Ethernet:

• 10 Мбит/с (полудуплекс)
• 20 Мбит/с (полный дуплекс)

Fast Ethernet:

• 100 Мбит/с (полудуплекс)
• 200 Мбит/с (полный дуплекс)

Gigabit Ethernet:

• 2000 Мбит/с (полный дуплекс)

Топология

• Звезда

Сетевые кабели

• UTP категорий. 5, 5e (100 м макс.)
• EIA/TIA-568 100 Ом STP (100 м макс.)

Полный/полудуплекс

• Полный/полудуплекс для скоростей 10/100 Мбит/с
• Полный дуплекс для скорости Gigabit Ethernet

Интерфейсы среды передачи

• Автоопределение полярности MDI/MDI-X на всех портах для витой пары

Индикаторы

• На устройство: Power/CPU
• На порт 10/100BASE-TX: Link/Act, 10/100Mbps Speed
• На порт 10/100/1000BASE-T: Link/Act, 100/1000Mbps Speed
• На порт SFP: Link/Act

Программное обеспечение

VLAN *

• VLAN 802.1Q на основе меток
• Максимальное число VLAN: 64 на устройство

* С ограничениями

Качество сервиса QoS (Quality of Service)

• Очереди приоритетов 802.1p
• Максимальное число очередей: 2

Агрегирование каналов

• До 6 агрегированных каналов 10/100 Мбит/с на устройство (2, 4 или 8 портов 10/100BASE-TX на канал)
• 1 агрегированный канал Gigabit Ethernet на устройство (2 порта 1000BASE-T на канал)

Управление и настройка

• Web-интерфейс управления
• Утилита Web-управления для обновления ПО для ОС Windows
• Сброс параметров конфигурации через ПО или аппаратно (кнопка Reset)

Производительность

Производительность внутренней магистрали

• 13.6 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 4 K записей на устройство

Изучение MAC-адресов

• Автоматическое обновление

Скорость фильтрации/передачи пакетов (полудуплекс)

• Максимум 1,488,095 пакетов в сек. на порт

Буфер RAM

• 1.536 Мб на устройство

Физические параметры

 Питание

 100-240В переменного тока, 50/60Гц, внутренний универсальный источник питания

Потребляемая мощность

 28 Вт (макс.)

Вентиляция

 1 вентилятор 40 x 40 мм

Рабочая температура

0^o до 40^o C

Температура хранения

-10^o до 70^o C

Рабочая влажность

От 10% до 90% без конденсации

Влажность при хранении

От 5% до 90% без конденсации

Размеры

441 (ширина) x 309 (глубина) x 44 (высота) мм

Для монтажа в стандартную 19-дюймовую стойку

Вес

4.4 кг

Электромагнитное излучение (EMI)

• FCC Class A
• CE Class A
• C-Tick

Безопасность

UL

MTBF

193,317 ч
