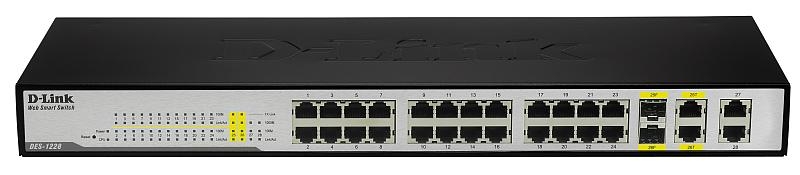

Коммутатор DES–1228 серии Web Smart следующего поколения представляет собой экономически эффективное решение для сетей малого и среднего бизнеса (SMB) и обеспечивает надежность и простоту установки, основанную на технологии Plug and Play. Корпус коммутатора данной серии выполнен в новом стиле с улучшенной панелью индикаторов состояния. Расширенный функционал коммутатора включает 4 порта Gigabit Ethernet, 2 из которых являются комбо-портами 1000BASE-T/SFP, функции обеспечения безопасности, сегментации трафика, QoS и гибкое управление.

Коммутатор оборудован 24 портами Fast Ethernet и 4 гигабитными портами для подключения к магистрали сети или серверам. Порты поддерживают автоопределение полярности MDI/MDIX, обеспечивая простоту подключения рабочих станций.

Являясь устройством 2 уровня, этот коммутатор включает в себя такие функции, как IGMP snooping, зеркалирование портов, Spanning Tree и агрегирование портов для повышения производительности и отказоустойчивости сети.

Коммутатор поддерживает протокол 802.1Q VLAN Tagging для сегментации трафика по группам, повышения безопасности и производительности сети. Он также поддерживает очереди приоритетов 802.1p, позволяя пользователям использовать в сети чувствительные к задержкам приложения, такие как потоковое аудио и видео, и VoIP. Эти функции позволяют коммутатору работать в сетях с применением VLAN и 802.1p.

Поддерживается статическая таблица МАС-адресов для ограничения доступа к сети. Аутентификация 802.1x на основе портов, позволяет использовать внешний RADIUS-сервер для авторизации пользователей. Дополнительные функции, такие как D-Link Safeguard Engine защищают коммутатор от вредоносного трафика, вызванного активностью вирусов/червей.

Коммутатор настраивается и управляется через утилиту SmartConsole или Web-интерфейс. SmartConsole обеспечивает простой доступ с локального ПК к коммутатору, при этом пользователям не требуется вводить IP-адрес и маску подсети. Кроме того, все доступные коммутаторы сети будут отображены в окне утилиты. Web-интерфейс позволяет получить доступ к коммутатору из любого места сети или удаленно с помощью Web-браузера.

Кроме того, пользователи могут использовать встроенные MIB для опроса состояния коммутатора и для отсылки сообщений о нештатных событиях. Поддержка MIB позволяет пользователям интегрировать коммутаторы с другими устройствами сторонних производителей в единую среду SNMP-управления.

Характеристики:

Общие

Стандарты порта и функции

• IEEE 802.3 10BASE-T Ethernet (медный кабель на витой паре)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на витой паре)
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на витой паре)
• IEEE 802.3z Gigabit Ethernet (оптоволоконный кабель)
• ANSI/IEEE 802.3 NWay auto-negotiation
• Зеркалирование портов

Количество портов

• 24 порта 10/100BASE-TX, 2 порта 10/100/1000 BASE-T, 2 порта combo 10/100/1000BASE-T/SFP

*При использовании SFP соответствующие порты 10/100/1000 BASE-T блокируются

 Протокол

• CSMA/CD

Скорость передачи данных

• Ethernet:
  10 Мбит/с (полудуплексный режим)
  20 Мбит/с (полнодуплексный режим)
• Fast Ethernet:
  100 Мбит/с (полудуплексный режим)
  200 Мбит/с (полнодуплексный режим)
• Gigabit Ethernet:
• 2000 Мбит/с (полнодуплексный режим)

Топология сети

• Звезда

Сетевые кабели

• UTP Cat. 5, Cat. 5e (100 м макс.)
• EIA/TIA-568 100-Ом STP (100 м макс.)

Полный/полу дуплекс

• Полный/полу дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости Gigabit

Интерфейс обмена данными

• Автоопределение MDI/MDIX для всех портов на витой паре

Индикаторы

• Power/CPU (для устройства)
• Link/Act, 100Mbps Speed (для порта 10/100/BASE-TX)
• Link/Act, 10/100Mbps Speed, 100/1000Mbps Speed (для порта 10/100/1000BASE-T)
• FX Link, Link/Act, 100/1000Mbps Speed (для слота SFP)

Программное обеспечение

Функции 2 уровня

• IGMP snooping: поддержка 64 многоадресных групп (Multicast Groups)
• Default Flooding для портов, не подключившихся к Multicast-группе
• 802.1D Spanning Tree
• Агрегирование портов: до 6 групп на устройство, до 8 портов на группу

VLAN

• Стандарт 802.1Q VLAN (VLAN Tagging)
• До 256 статических групп VLAN

QoS (Качество обслуживания)

• Стандарт приоритета очередей 802.1p
• До 4 очередей на порту
• Поддержка метода WRR для обработки очередей

Безопасность

• Управление доступом 802.1x на основе порта
• Управление широкополосным штормом: пороговая величина 8 Кб, 16 Кб, 32K, 64 Кб, 128 Кб, 512 Кб, 1024 Кб, 2048 Кб, 4096 Кб в секунду
• D-Link Safeguard Engine для защиты CPU от широковещательной / многоадресной / одноадресной рассылки

Управление

• Web-интерфейс или утилита SmartConsole
• Поддержка SNMP
• DHCP-клиент
• Настройка прерываний для IP-адреса назначения, системных событий, событий порта на оптоволокне, событий порта на витой паре
• Управление доступом порта
• Настройка резервного копирования/восстановления на основе Web-интерфейса
• Настройка резервного копирования/восстановления программного обеспечения на основе Web-интерфейса
• Обновление программного обеспечения с помощью утилиты SmartConsole
• Перезагрузка

MIB

• RFC 1213 MIB-II
• D-Link Enterprise Private MIB

Производительность

Пропускная способность коммутатора

• 12.8 Гбит/с

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8 Кб записей на устройство

Изучение МАС-адресов

• До 256 статических записей MAC-адресов
• Включение/отключение auto-learning MAC-адресов

Фильтр пакетов/Скорость передачи

(полудуплексный режим)

• Максимум 1,488,095 pps на порту

Буфер RAM

• 128 Кб на устройство

Физические параметры

 Питание

 Питается от внутреннего универсального источника питания от 100 до 240 В переменного тока, 50/60 Гц

Потребляемая мощность

 18.35 Вт (макс.)

Тепловыделение

 62.57 BTU/ч

Рабочая температура

 От 0 до 40 C

Температура хранения

 От -10 до 70 C

Рабочая влажность

 От 10% до 90% без конденсата

Влажность хранения

 От 5% до 90% без конденсата

Размеры

 440 мм x 140 мм x 44 мм

Вес

 2.088 кг

EMI

• FCC Class A
• CE Class A
• VCCI Class A

Безопасность

 CUL
