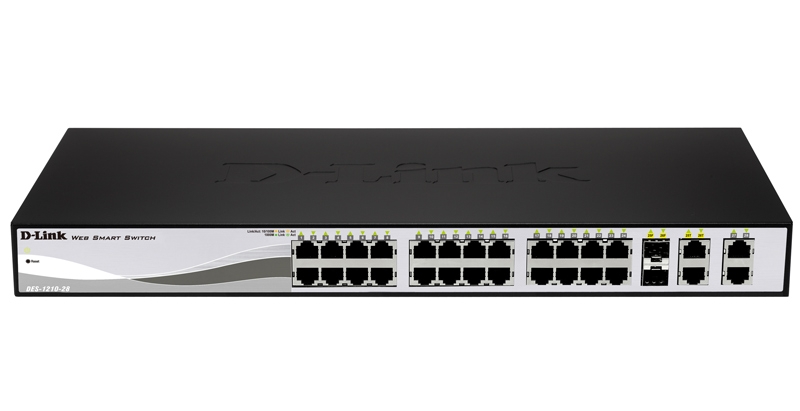

D-Link Коммутатор DES-1210-28/ME

Общие характеристики
WebSmart коммутатор 2 уровня, 24 порта 10/100Base-T, 2 порта 10/100/1000BASE-T, 2 комбо-порта 10/100/1000BASE-T/SFP



Коммутаторы DES-1210-28ME включает в себя настраиваемые коммутаторы Fast Ethernet уровня 2 «premium» класса. Обладая расширенным функционалом, коммутаторы являются недорогим решением по созданию безопасной и высокопроизводительной сети. Отличительными особенностями данного коммутатора являются высокая плотность портов, 4 гигабитных порта Uplink, небольшой шаг изменения настроек для управления полосой пропускания и улучшенное сетевое управление. Эти коммутаторы позволяют оптимизировать сеть как по функционалу, так и по стоимостным характеристикам. Коммутаторы являются оптимальным решением как по функционалу, так и по стоимостным характеристикам.

Коммутатор оснащен 24 портами Fast Ethernet, а также 4 портами Gigabit Ethernet, включая 2 комбо-порта 1000Base-T/SFP, которые поддерживают как трансиверы SFP Gigabit, так и 100BASE-FX.

Поддерживается управление доступом 802.1X на основе порта/хоста, Guest VLAN, а также аутентификацию RADIUS и TACACS+ для непосредственного управления доступом в сети. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя расширению управления доступом. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения зловредных атак на трафик в сети и защиты операций, выполняемых коммутатором. Помимо этого, функция Списки управления доступом (ACL) позволяет увеличить безопасность сети и повысить производительность коммутатора.

Для обеспечения большей гибкости сети коммутаторы поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Spanning Tree Protocols (STP). Протоколы STP позволяют организовать резервный маршрут, обеспечивая, таким образом, передачу и прием пакетов даже в случае неисправности любого коммутатора в сети при работе в режиме моста. Коммутаторы также поддерживают функцию link aggregation 802.3ad, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая работоспособность. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). Данный стандарт позволяет классифицировать трафик в реальном времени на 8 уровней приоритетов, по 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адресов, IP-адресов, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакетов, определяемого пользователем. Это позволяет настроить работу таких приложений, как VoIP, потоковое мультимедиа



Функция управления полосой пропускания позволяет сетевым администраторам определять уровень пропускной способности для каждого порта с шагом до 64Кбит/с. Коммутаторы также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддерживается функция IGMP Snooping, что позволяет сократить многоадресный трафик и оптимизировать производительность сети.

Имеются стандартизированные протоколы управления, такие как SNMP, RMON, Telnet, аутентификацию SSH и DHCP Relay Option 82. Дружественный пользователю Web-интерфейс обеспечивает простоту управления. Функция DHCP Autoconfiguration позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого коммутаторы могут получить с сервера IP-адреса и предварительно введенные настройки конфигурации. Протокол Link Layer Discovery Protocol (LLDP) является хорошим средством для управления топологией сети, позволяя сетевому устройству оповещать локальную сеть о своем существовании и характеристиках. Каждый порт коммутатора также поддерживает функцию диагностики кабеля, что позволяет определить различные неисправности кабеля, включая несоответствие длины кабеля или его характеристик.

Характеристики:

Размер

  • Ширина для установки в 19” стандартную стойку, высота 1U



Интерфейс

  • 24 порта 10/100BASE-TX
  • 2 порта 10/100/1000BASE-T
  • 2 комбо-порта 10/100/1000BASE-T/SFP



Производительность

  • Коммутационная матрица: 12,8 Гбит/с
  • Скорость перенаправления 64-байтных пакетов: 9.5 мил пак/с
  • Размер таблицы МАС-адресов: 8K
  • SDRAM для CPU: 64 Мб
  • Буфер пакетов: 512 Кб
  • Flash-память: 16 Мб



Индикаторы диагностики

  • Power (на устройство)
  • Console (на устройство)
  • Link/Activity (на порт)
  • Индикатор скорости (на порт)



Индикаторы диагностики

  • Power (на устройство)
  • Console (на устройство)
  • Link/Activity (на порт)
  • Индикатор скорости (на порт)



Функции уровня 2

  • Таблица МАС-адресов: 8К
  • IGMP Snooping:
    • IGMP v1/v2 Snooping
    • Поддержка до 64 групп
    • IGMP Snooping Fast Leave на основе порта
  • Spanning Tree:
    • 802.1D-2004 Edition STP
    • 802.1w RSTP
    • 802.1s MSTP
    • Root Restriction (Ограничение корней)
  • Функция Loopback Detection (LBD)
  • Link aggregation 802.3ad:
    • Макс. кол-во групп – 8, 8 портов на группу
  • Зеркалирование портов:
    • Поддержка зеркалирования в режимах One-to-One, Many-to-One, на основе потока
  • Управление потоком:
    • Управление потоком 802.3x
    • Предотвращение блокировки HOL



VLAN

  • 802.1Q Tagged VLAN
  • Группы VLAN:
    • Макс. 4K VLAN
  • VLAN на основе порта
  • GVRP:
    • Макс. 255 динамических VLAN
  • Ассиметричный VLAN
  • ISM VLAN



Качество обслуживания (QoS)

  • Управление полосой пропускания:
    • На основе порта (входящее/исходящее, с шагом до 62,5 Кбит/с)
    • На основе потока (входящее, с шагом до 62,5 Кбит/с)
  • 4 очереди на порт
  • 802.1p
  • Обработка очередей:
    • Strict
    • Weighted Round Robin (WRR)
  • CoS на основе:
    • Порта коммутатора
    • VLAN ID
    • Очереди приоритетов 802.1p
    • МАС-адреса
    • IP-адреса
    • DSCP
    • Типа протокола
    • Порта TCP/UDP



Списки управления доступом (ACL)

  • До 240 правил доступа
  • ACL на основе:
    • Приоритета 802.1p
    • VLAN ID
    • МАС-адреса
    • Ether Type
    • IP-адреса
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
  • CPU Interface Filtering



Безопасность

  • SSH v2
  • Безопасность порта
    • До 16 МАС-адресов на порт
  • Управление широковещательным/многоадресным/одноадресным штормом
  • Сегментация трафика
  • IP-MAC-Port Binding (IMPB):
    • Проверка пакетов ARP
    • Проверка пакетов IP
    • Поддержка до 500 адресных записей на устройство
  • Функция D-Link Safeguard Engine
  • Microsoft® NAP
    • Поддержка 802.1Х NAP
    • Поддержка DHCP NAP



AAA

  • 802.1X:
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Назначение Dynamic VLAN
  • Guest VLAN
  • Ведение учетных записей RADIUS
  • Аутентификация RADIUS и TACACS+ для доступа к коммутатору



Управление

  • Web-интерфейс
  • Интерфейс командной строки (CLI)
  • Cервер/клиент Telnet
  • TFTP-клиент
  • X-модем
  • Z-модем
  • SNMP v1/v2c/v3
  • SNMP Traps
  • RMON v1:
    • Поддержка групп 1, 2, 3, 9
  • BootP/DHCP-клиент
  • DHCP Autoconfiguration
  • DHCP Relay
  • DHCP Relay Option 82
  • Системный Журнал
  • Поддержка двух версий ПО
  • Мониторинг CPU
  • SNTP
  • LLDP
  • Команда Debug
  • Диагностика кабеля



Стандарты MIB/IETF

  • RFC2866 Ведение учетных записей RADIUS
  • RFC2138 RFC2139 Аутентификация RADIUS для управления доступом
  • RFC1492 Аутентификация TACACS + для управления доступом
  • RFC2068 HTTP
  • RFC768 UDP
  • RFC783 TFTP
  • RFC791 IP
  • RFC792 ICMP
  • RFC793 TCP
  • RFC826 ARP
  • RFC854 Telnet
  • RFC783 TFTP
  • RFC1157, 1901, 1908, 2570, 2575 SNMP
  • RFC2819 RMON v1
  • RFC951, 1542 BootP/DHCP-клиент
  • RFC3046 DHCP relay
  • RFC3164, 3195 Системный Журнал
  • RFC1213 MIB II
  • RFC1493 Bridge
  • RFC1907 SNMP v2 MIB
  • RFC1757, 2819 RMON
  • RFC2021 RMON v2
  • RFC1643, 2358, 2665 Ether-like MIB
  • RFC2674 802.1p
  • RFC2233, 2863 IF MIB
  • RFC2618 Клиент аутентификации RADIUS
  • RFC2620 MIB клиента учетной записи RADIUS
  • RFC2925 Ping и TRACEROUTE
  • Private MIB



Физические параметры

MTBF (Часы)

248 271 ч

Тепловыделение

64,1 BTU/ч

Питание на входе

100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Потребляемая мощность

18,8 Вт

Размеры

441х207х44

Вентиляторы DC

Пассивная система охлаждения

Рабочая температура

От 0˚ до 40˚ C

Температура хранения

От -40˚ до 70˚ C

Рабочая влажность

От 5% до 95% без конденсата

EMI

FCC Class A, CE, C-Tick, VCCI Class A

Сертификаты безопасности

cUL, LVD
