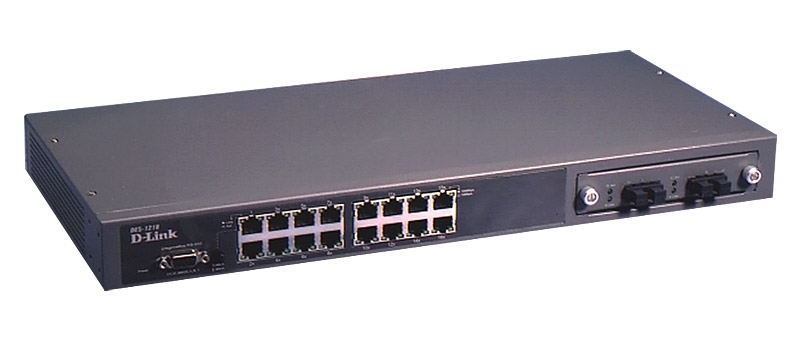

Коммутаторы DES-1218R представляют собой экономичное решение для рабочих групп. Возможность установки оптического модуля обеспечивает соединение с удаленными рабочими группами со скоростью 200 Мбит/с или 2 Гбит/с при дуплексном режиме через оптическую магистраль

Монтируемые в стойку коммутаторы DES-1218R предназначенные для рабочих групп. Коммутаторы снабжены портами для подключения кабеля неэкранированной витой пары (UTP) со скоростью передачи 10 или 100 Мбит/c. DES-1218R имеет 16 портов UTP. Один порт MDI-X/MDI-II (порт 1x) й может быть использован для соединения Uplink с другим коммутатором. Все порты автоматически определяют скорость передачи и обеспечивают пропускную способность до 200 Мбит/c в полнодуплексном режиме.

Коммутаторы дополнительно оснащены слотом для установки дополнительных модулей. Возможна установка различных модулей стандарта Gigabit Ethernet, используемых для подключения серверов или корпоративной магистрали. Устанавливаются следующие модули: DES-132G - 2-х портовый 1000BASE-SX (разъем SC); DES-132GL - 2-х портовый 1000BASE-LX; DES-132GB - 2-х портовый GBIC; DES-132T - 2-х портовый 1000BASE-T; DES-132GM - 1000BASE-SX (разъем MT-RJ).

Используя внутреннюю магистраль с пропускной способностью 6.7 Гбит/с, коммутаторы не ограничивают применение пользователями сети мультимедийных приложений, и не создают "узких" мест в сети.

Управление потоком IEEE802.3x на всех портах гарантирует надежную передачу данных между коммутаторами или сервером и коммутатором.

Несколько портов могут быть объединены в высокопроизводительный, полнодуплексный "транк" для соединения коммутатор-коммутатор или сервер-коммутатор. Агрегирование портов обеспечивает высокоскоростное соединение с разделением нагрузки.

Для сегментации трафика, увеличения производительности и управляемости сети на коммутаторах настраиваются VLAN. Создание рабочих групп на основе VLAN обеспечит дополнительную безопасность данных и сети в целом за счет разделения доступа к ресурсам.

Для настройки коммутатора используется компьютер или терминал, подключенный к консольному интерфейсу RS-232. Посредством экранного меню настраиваются: приоритезация очередей, VLAN, агрегирование, зеркалирование, и другие режимы работы портов.

Характеристики:

Топология

• Звезда

• CSMA/CD

Скорость передачи данных

Ethernet:

• 10 Мбит/с
• 20 Мбит/с (полный дуплекс)

Fast Ethernet:

• 200 Мбит/с (полный дуплекс)

Gigabit Ethernet:

• 2000 Мбит/с (полный дуплекс)

Состав коммутатора

 Базовая конфигурация

• 16 или 24 порта 10/10 Мбит/с
• 1 свободный слот

Коммутационная матрица

• 6,7 Гбит/с

Функции, поддерживаемые встроенными портами

• IEEE 802.3 10 Base-T/IEEE 802.3u 100 Base-TX
• Поддержка полного/полудуплекса с ANSI/IEEE 802.3 автоопределением скорости
• IEEE 802.3x поддержка Flow Control для полного дуплекса
• MDI-II/MDI-X автоопределение полярности кабеля на всех портах
• Транкинг портов: до 4 портов в транке
• Кабели 10 Base-T: UTP категории 3, 4, 5 (100м.)
• Кабели 100 Base-TX: UTP категории 5 (100м.)

Производительность

 VLAN

• На базе портов

Приоритезация очередей (QoS)

• Стандарт IEEE 802.1p
• Количество очередей: 4

Метод коммутации

• Store-and-forvard

Таблица MAC-адресов

• 17K на устройство
• Динамическое построение

Скорость продвижения пакетов (полудуплекс)

• Ethernet: 14,880 pps на порт
• Fast Ethernet: 148,810 pps на порт
• Gigabit Ethernet: 1,488,100 pps на порт

Объем буферной памяти

• 2  Мб на устройство

Физические параметры

 Питание

100 - 240 В 50/60 Гц, внутренний универсальный блок питания

Потребление энергии

26 Вт (максимально)

Вес

2,6 кг

Размеры

441x207x44 мм

Стандартная ширина для монтажа в 19-ти дюймовую стойку, 1 U

Температура

0 - 50 С

Влажность

5%-95% без конденсата

Сертификаты

• FCC Class A
• CE Class A
• VCCI Class A
• C-Tick Class A
• BSMI Class A
• UL/CUL (UL 1950/CSA950)
• TUV/GS (En60950)
