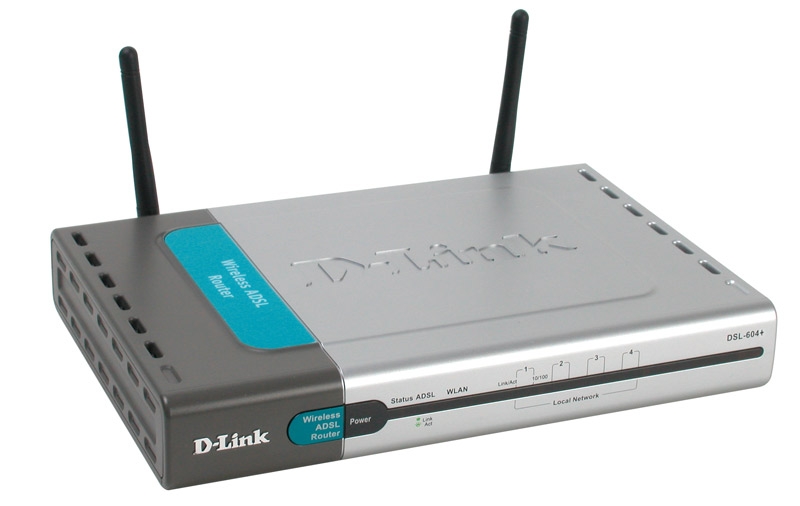

Маршрутизатор ADSL DSL-604+ универсальное сетевое устройство, обеспечивающее высокоскоростное широкополосное подключение к Интернет, доступ мобильных пользователей и выделенную полосу пропускания для подключения сервера в локальной сети. Это устройство, разработанное для пользователей офисных сетей и отвечающее требованиям потребителей при подключении к Интернет в общественных местах, таких как отели, залы ожиданий аэропортов и конференц-центры, объединяет в себе встроенный интерфейс ADSL, экономичные функции Интернет, беспроводный доступ, коммутатор Fast Ethernet и функции организации защиты.

Маршрутизатор подключает пользователей к Интернет через широкополосную линию встроен интерфейс, поддерживающий G.dmt, G.lite и автоматический выбор режимов установки ADSL соединения. Это позволяет гибко подключать DMT-модулированный полноскоростной DSL сервис (8 Мбит/с) или использовать экономичную скорость G.lite. Поддерживаются оба типа подключения к провайдеру - "постоянно установленное соединение " и dial-up.

В маршрутизатор встроены экономичные функции Интернет, такие как NAT и DHCP сервер. Это позволяет целому офису совместно использовать единственную широкополосную линию и учетную запись провайдера Интернет. Маршрутизатор автоматически назначает IP адреса всем пользователям офиса, в тоже время, делая эти адреса невидимыми в Интернет. Такой тип межсетевого экрана является наиболее трудно преодолимым для хакеров, пытающихся получить доступ к компьютерам в локальной сети.

Встроенный интерфейс беспроводной сети 802.11b+ позволяет маршрутизатору подключать всех мобильных пользователей, предоставляя им широкополосный доступ к глобальной сети и Интернет. При работе в беспроводной сети обеспечивается скорость передачи до 22 Мбит/с, при этом сохраняется полная совместимость с беспроводными сетями стандарта 11Mбит/с 802.11b и более ранним стандартом 2Mбит/с IEEE 802.11. Поддерживается роуминг между ячейками и точками доступа, шифрование WEP.

Маршрутизатор имеет встроенный 4-х портовый коммутатор 10/100 Мбит/с, обеспечивающий подключение рабочих станций и серверов Fast Ethernet. Все порты коммутатора поддерживают автоосогласование скорости и дуплексного/полудуплексного режимов работы. Для подключения серверов поддерживается функция управления потоком, обеспечивающая в проводной сети 2000 Мбит/с передачу данных с минимальными потерями в режиме полного дуплекса.

Характеристики:

WAN

Стандарты

• ANSI T1.413 issue 2 (full rate DMT over analog POTS)
• ITU G.992.1 (G.dmt) Annex A
• ITU G.992.2 (G.lite) Annex A
• ITU G.994.1 (G.hs)



Скорость

• DMT полноскоростной нисходящий поток: до 8 Мбит/с
• DMT полноскоростной восходящий поток: до 640Kбит/с
• G.lite ADSL нисходящий поток: до 1.5 Мбит/с
• G.lite ADSL восходящий поток: до 512 Кбит/с

Интерфейс ADSL

• Разъем RJ-11 для подключения к телефонной линии
• Требуется ADSL микро фильтр

Безопасность

• PAP, CHAP
• Простой межсетевой экран
• Защита паролем через Telnet и SNMP

Протоколы

• Bridged Ethernet over ATM (RFC 1483)
• Classical IP over ATM (RFC 1577)
• PPP over ATM protocol (RFC 2364)
• PPP over Ethernet (RFC 2516)

Сигнализация

• Сигнализация ATM: UNI 3.0, 3.1, 4.0
• Точное ATM формирование трафика
• OAM F4/F5

Маршрутизация

IP маршрутизация пакетов

• DHCP/NAT
• IP фильтрация
• TCP/IP с RIP-1 и RIP-2, Статическая маршрутизация
• ICMP (RFC 791)
• UDP (RFC 792)
• ARP (RFC 826)

Протоколы маршрутизации

• RIP-1, RIP-2
• Статическая маршрутизация

Функции Интернет-шлюза

• Network Address Translation (NAT)
• DHCP сервер, клиент

Беспроводной интерфейс

Стандарты

• 802.11b+ беспроводная сеть
• DSSS (Direct Sequence Spread Spectrum)

Полоса частот

• 2.400 - 2.4835 ГГц(объект для локального регулирования)

Рабочие частоты

• Северная Америка: 2.412 - 2.462 ГГц
• Европа ETSI: 2.412 - 2.472 ГГц
• Испания: 2.457 - 2.462 ГГц
• Франция: 2.457 - 2.472 ГГц
• Япония TELEC: 2.412 - 2.4835 ГГц

Рабочие каналы

• США и Канада: 11
• Европа: 13
• Япония: 14

Скорости передачи данных

• 22 Мбит/с, 11 Мбит/с, 5.5 Мбит/с, 2 Мбит/с, 1 Мбит/с с автоматическим восстановлением после сбоя

Скорость и модуляция

• 22 Мбит/с: PBCC
• 11 Мбит/с: PBCC or CCK
• 5.5 Мбит/с: PBCC or CCK
• 2 Мбит/с: DQPSK
• 1 Мбит/с: DBPSK

Безопасность

• 64/128/256-бит WEP шифрование
• Управление доступом пользователей на основе MAC-адресов

Радиус действия

• Открытое пространство: до 300 м*
• В помещении: до 100 м *

* Факторы внешней среды могут влиять на радиус действия

Чувствительность приемника при нормальной температуре

• Обычная -84dBm для 11 Мбит/с @ 8% PER (процент пакетов с ошибками)
• Обычная -90dBm for 2 Мбит/с @ 8% PER (процент пакетов с ошибками)

Мощность передатчика

• 14dBm (обычная)

Антенна

• Двойная внешняя антенна (разъемы MMCX )

Встроенный коммутатор Fast Ethernet

 Стандарты

• IEEE 802.3 10BASE-T Ethernet
• IEEE 802.3u 10BASE-TX Fast Ethernet
• Автопереговоры ANSI/IEEE 802.3 NWay

Управление потоком

• Управление потоком IEEE 802.3x (полный дуплекс)
• Метод обратного давления (полудуплекс)

Интерфейсы LAN

• 4 10/100 Mбит/с 10BASE-T/100BASE-TX порта коммутатора
• Поддержка автоопределения скорости и режимов полного/полудуплекса

Дополнительные функции

• Прозрачный мост
• Динамическое изучение MAC адресов
• Поддержка IEEE 802.1d Spanning Tree

 Управление

 Стандарт/MIB

• SNMP стандарт
• MIB-II (RFC 1213) для IP
• Web-интерфейс управления

Администрирование

• Поддержка Telnet
• Поддержка SNMP

Аутентификация пользователей

• PPP Authentication Protocol (RFC 1334)
• Challenge Handshake Authentication Protocol with PPP (RFC 1994)

Статистическое наблюдение

• Ethernet, ATM and ADSL statistics

Обновление ПО, резервное копирование/восстановление конфигурации

• Поддержка TFTP и HTTP

Консольный порт

• RJ-12

Физические параметры

 Индикаторы

• Power (на устройство)
• Status (на устройство)
• ADSL: Link, Act
• Local Network: Link, Act (на порт)
• Local Network: 10Mbps, 100Mbps (на порт)
• WLAN: Act

Входное напряжение

 Через внешний адаптер питания переменного тока

Потребляемая мощность

 12 Вт (макс.)

Рабочая температура

 От 0 до 40 C

Температура хранения

 От -20 до 70 C

Влажность

 От 5% до 95% без образования конденсата

Размер

 234 x 162 x 35 мм

Вес

 510 г.

Электромагнитное излучение

• FCC Class B
• CE Class B

Безопасность

• CSA Internetional
