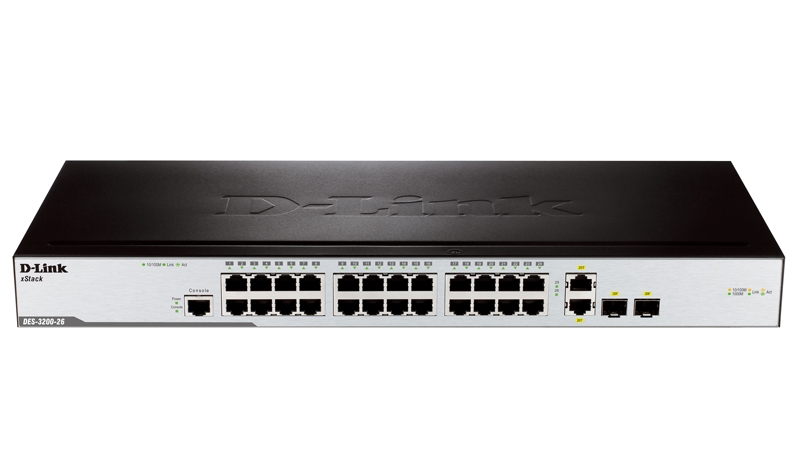

D-Link Коммутатор DES-3200-26/C1

Общие характеристики
Управляемый коммутатор 2 уровня с 24 портами 10/100BASE-T + 2 комбо-портами 1000Base-T/SFP

Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня серии xStack, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 2/4 комбо-портами Gigabit Ethernet/SFP у аппаратной ревизии А1 или 1 портом 100/1000 SFP + 1 комбо-портом Gigabit Ethernet/SFP / 2 порта 100/1000 SFP + 2 комбо-порта Gigabit Ethernet/SFP у аппаратных ревизий В1 и С1.

Коммутаторы DES-3200-26/28/52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди (24/48 портов)  или, в случае модели DES-3200-28F, по оптике (24 порта) на скорости 100Мбит/c.

Устройства обладают практичным дизайном с 1 или 2 или 4 комбо-портами (в зависимости от модели и аппаратной ревизии), которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии.

Безопасность и бесперебойная работа

Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ для управления доступом к самому коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети.

Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.

Отказоустойчивость/ Высокая производительность

Поддерживаются протоколы 802.1D-2004 edition, 802.1w и 802.1s Multiple Spanning Tree (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами.

Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом в 82/64 кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети. Коммутаторы серии DES-3200 поддерживают маркеры "Две скорости, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM/srTCM), позволяющие за счет разбиения потоков по приоритетам гарантировать максимальную пропускную способность важному трафику.

Многоадресная рассылка

Имеется полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM

Функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.

Функции управления

Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP, RMON, Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой. Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).

Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6

Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Phase 2 Logo, которая гарантирует работу коммутатора в сетях на основе протокола IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживает такие функции, как IPv6 ACL, IMPBv64и L3 Control Packet Filtering4, предназначенные для защиты от сетевых атак в IPv6 сетях.

Характеристики:

Аппаратная версия

  • C1



Размер

  • Ширина для установки в 19” стандартную стойку, высота 1U



Интерфейс

  • 24 порта 10/100BASE-TX
  • 2 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP



Консольный порт

  • RJ-45



Производительность

  • Коммутационная матрица: 8,8 Гбит/с
  • Скорость перенаправления 64-байтных пакетов: 6,6 Mpps
  • Размер таблицы МАС-адресов: 16K
  • SDRAM для CPU: 128 МБ DDR2
  • Буфер пакетов: 1,5 МБ
  • Flash-память: 32 МБ
  • Jumbo-фрейм: 12 Кб



Индикаторы

  • Power (на устройство)
  • Console (на устройство)
  • Link/Activity/Speed (на порт)



Программное обеспечение

Стекирование

  • Виртуальное стекирование:
    • Поддержка D-Link Single IP Management
    • Объединение в виртуальный стек до 32 устройств



Функции уровня 2

  • Таблица МАС-адресов: 16К
  • Управление потоком:
    • Управление потоком 802.3x
    • Предотвращение блокировки HOL
  • Размер Jumbo-фреймов до 12К байт
  • Spanning Tree:
    • 802.1D-2004 Edition STP
    • 802.1w RSTP
    • 802.1s MSTP
    • Фильтрация BDPU
    • Root Restriction
  • Функция Loopback Detection (LBD)
  • Агрегирование каналов:
    • Совместимость с 802.1AX и 802.3ad
    • Макс. кол-во групп – 13, 8 портов на группу
  • Зеркалирование портов:
    • Поддержка 1 группы зеркалирования
    • Режимы: One-to-One, Many-to-One, Flow-based (ACL)
  • Технология Ethernet Ring Protection Switching (ERPS)
  • Протокол туннелирования уровня 2



Многоадресная рассылка уровня 2

  • IGMP Snooping:
    • IGMP v1/v2 Snooping, IGMP v3 Awareness
    • Поддержка 1К групп
    • IGMP Snooping Fast Leave на основе порта/хоста
  • Ограничение многоадресной IP-рассылки:
    • До 24 профилей фильтрации IGMP, 128 диапазонов на профиль
  • MLD Snooping:
    • MLD v1/v2 Snooping, MLD v2 Awareness
    • Поддержка 1K групп
  • IGMP Authentication
  • IGMP/MLD Proxy Reporting



VLAN

  • 802.1Q Tagged VLAN
  • Группы VLAN:
    • -Макс. 4K VLAN
  • VLAN на основе порта
  • VLAN на основе МАС-адресов
  • GVRP:
    • Макс. 255 динамических VLAN
  • 802.1v VLAN на основе протокола
  • VLAN Trunking
  • Asymmetric VLAN3
  • DoubleVLAN (Q-in-Q):
    • Q-in-Q на основе порта
    • Selective Q-in-Q
  • ISM VLAN
  • VLAN Translation
  • Voice VLAN4



Функции уровня 3

  • IPv6 Neighbor Discovery (ND)



Качество обслуживания (QoS)

  • Управление полосой пропускания:
    • На основе порта (входящее/исходящее, с шагом до 8 кбит/с)2
    • На основе потока (входящее/исходящее, с шагом до 8кбит/с)2
    • Для выходной очереди (с шагом до 8кбит/с)2
  • 8 очередей на порт
  • DSCP
  • 802.1p
  • Обработка очередей:
    • Strict Priority
    • Weighted Round Robin (WRR)
    • Strict + WRR4
  • CoS на основе:
    • Порта коммутатора
    • VLAN ID
    • Очереди приоритетов 802.1p
    • МАС-адреса
    • Ether Type
    • IPv4/v6-адреса
    • Класса трафика IPv6
    • Метки потока IPv6
    • IP-адреса
    • TOS
    • DSCP
    • Типа протокола
    • Порта TCP/UDP
    • Содержимого пакета, определяемого пользователем
  • QoS на основе времени
  • Три цвета маркировки2
    • trTCM
    • srTCM
  • Поддержка следующих действий для потоков:
    • Установка тегов приоритетов 802.1p
    • Добавление тега ToS/DSCP
    • Управление полосой пропускания
    • Статистика потока



Списки управления доступом (ACL)

  • До 1024 правил доступа
  • ACL на основе:
    • Порта коммутатора
    • VLAN ID
    • Приоритета 802.1p
    • МАС-адреса
    • Ether Type
    • IPv4/v6-адреса
    • Класса трафика IPv6
    • Метки потока IPv6
    • ToS
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем
  • ACL на основе времени
  • Статистика ACL
  • CPU Interface filtering



Безопасность

  • SSH v2
  • SSL v1/v2/v3
  • Безопасность порта:до 64 МАС-адресов на порт
  • Защита от широковещательного/многоадресного/ одноадресного шторма
  • Сегментация трафика
  • IP-MAC-Port Binding (IMPB):
    • Проверка пакетов ARP
    • Проверка пакетов IP
    • DHCP Snoopng
  • D-Link Safeguard Engine
  • Предотвращение атак DoS
  • Предотвращение ARP Spoofng
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI2
  • L3 Control Packet Filtering



AAA

  • 802.1X:
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Динамическое назначение VLAN
    • Identity-driven security policy assignment: QOS, VLAN
  • Управление доступом на основе MAC-адресов2
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Динамическое назначение параметров: QoS и ACL
  • Microsoft® NAP (IPv4/v6):
    • 802.1x NAP
    • DHCP NAP
  • Гостевой VLAN
  • RADIUS
  • TACACS+
  • XTACACS+
  • Управление с доверенных хостов (Trusted Host)
  • RADIUS Accounting
  • 4 уровня учетной записи пользователя



OAM

  • Диагностика кабеля
  • 802.3ah Ethernet Link OAM
  • Dying Gasp
  • 802.1ag Connectivity Fault Management (CFM)
  • 802.3ah D-Link Unidirectional Link Detection (DULD)2
  • sFlow4



Технология Green

  • Энергосбережение за счет PoE на основе времени2
  • D-Link Green 3.0: Функция энергосбережения
    • Выключение индикаторов4
    • Выключение питания портов4
    • Гибернация4



Управление

  • Web-интерфейс (поддержка IPv4)2
  • Интерфейс командной строки (CLI)
  • Telnet-сервер/клиент (поддержка IPv4/v6)
  • TFTP-клиент (поддержка IPv4/v6)
  • FTP-клиент (поддержка IPv4)
  • Z-модем
  • SNMP v1/v2c/v3
  • SNMP Traps
  • Системный журнал
  • SMTP
  • RMON v1:
    • Поддержка групп 1, 2, 3, 9
  • RMON v2:
    • Поддержка ProbeConfig групп
  • LLDP
    • 802.1AB
  • LLDP-MED4
  • BootP/DHCP-клиент
  • Автоматическая настройка DHCP
  • DHCP Relay(поддержка IPv4)
  • DHCP Relay Option 12
  • DHCP Relay Option 82
  • Добавление тега PPPoE Circuit-ID
  • Поддержка двух версий ПО3
  • Flash File System2
  • Мониторинг CPU
  • SNTP
  • Отладочные команды
  • Восстановление пароля
  • Шифрование паролей
  • Ping (поддержка IPv4/v6)
  • Traceroute
  • Multiple IP Interface
  • Поддержка Microsoft® NLB (Network Load Balancing)



MIB

  • RFC1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC1212 Concise MIB Definitions
  • RFC1213 MIB II
  • RFC1215 MIB Traps Convention
  • RFC1493, 4188 Bridge MIB
  • RFC1157, 2571-2576 SNMP MIB
  • RFC1901-1908, 3418, 3636, 1442, 2578 SNMPv2-MIB
  • RFC271,1757, 2819 RMON MIB
  • RFC2021 RMONv2 MIB
  • RFC1398, 1643, 1650, 2358, 2665, 3635 Etherlike-MIB
  • RFC2668 802.3 MAU MIB
  • RFC2674, 4363 802.1p MIB
  • RFC2233, 2863 IF MIB
  • RFC2618 RADIUS Authentication Client MIB
  • RFC4022 MIB для TCP
  • RFC4113 MIB для UDP
  • RFC3298 MIB для Diffserv
  • RFC2620 RADIUS Accounting Client MIB RFC 2925 png и Traceroute MIB
  • Резервное копирование и восстановление настроек
  • Загрузка и выгрузка файлов по протоколу TFTP
  • Trap MIB
  • RFC2465 IPv6 MIB
  • RFC2466 ICMPv6 MIB
  • RFC2737 Entity MIB
  • RFC4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB



Стандарт IETF®

  • RFC768 UDP
  • RFC791 IP
  • RFC792 ICMPv4
  • RFC2463, 4443 ICMPv6
  • RFC4884 Extended ICMP to Support Multi-Part Messages
  • RFC793 TCP
  • RFC826 ARP
  • RFC1338, 1519 CIDR
  • RFC2474, 3168, 3260 Определение поля DS в заголовке IPv4 и IPv61
  • RFC1321, 2284, 2865, 2716, 1759, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC2571, RFC2572, RFC2573, RFC2574 SNMP



IPv6

  • RFC1981 Path MTU Discovery
  • RFC2460 IPv6
  • RFC2461, 4861 Neighbor Discovery
  • RFC2462, 4862 IPv6 Stateless Address Auto-configuration
  • RFC2464 IPv6 Neighbor over Ethernet and definition
  • RFC3513, 4291, архитектура адресации IPv6
  • RFC2893, 4213 двойной стек IPv4/IPv6
  • IPv6 Ready Phrase 2 Logo



Физические параметры

MTBF

601,273.9 ч

Уровень шума

0 дБ

Тепловыделение

61,039 BTU/час

Входное напряжение

100-240 В переменного тока, 50-60 Гц

Потребляемая мощность

20,83 Вт

Размеры

441 x 209,9 x 44 мм

Система вентиляции

Пассивная

Защита от перенапряжений

Все порты Ethernet поддерживают стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура

От 0° до 50° C

Температура хранения

От -40° до 70° C

Рабочая влажность

От 5% до 95% без конденсата

Электромагнитная безопасность

CE Class A

Безопасность

CE LVD

3rd Party Certifications

MEF 21, IPv6 Ready Phase Logo

1Доступно для DES-3200-10/18/26/28 версии B1, DES-3200-26/28/28P/52/52P версии C1

2Доступно для DES-3200-26/28/28P/52/52P версии C1

3Доступно для DES-3200-10/18/26/28 версии B1

4Доступно для DES-3200-26/28/28P/52/52P версии C1 (функция будет доступна в следующих версиях программного обеспечения)

D-Link

Основанная в 1986 году в Парке Шинчу (Тайвань), компания D-Link является всемирно известным разработчиком и производителем сетевого и телекоммуникационного оборудования и предлагает широкий набор решений для домашних пользователей, корпоративного сегмента и провайдеров интернет-услуг.
