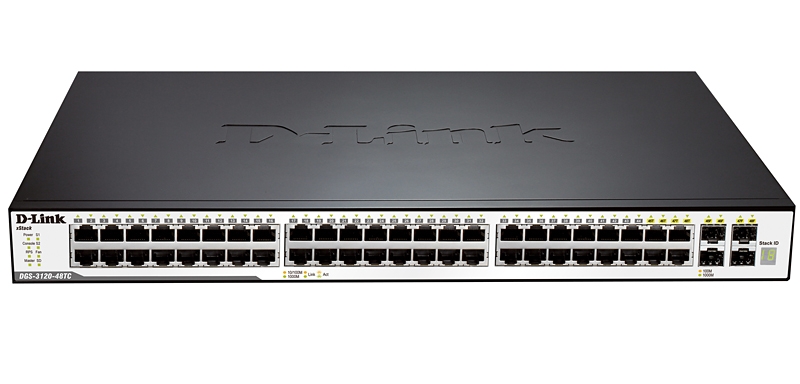

D-Link Коммутатор DGS-3120-48TC

Общие характеристики
Управляемый стекируемый коммутатор 2+ уровня с 44 портами 10/100/1000Base-T + 4 комбо-портами 10/100/1000Base-T/SFP

Серия коммутаторов DGS-3120 xStack включает в себя стекируемые коммутаторы 2+ уровня, обеспечивающие безопасное подключение конечных пользователей к сети крупных предприятий и предприятий малого и среднего бизнеса (SMB). Коммутаторы обеспечивают физическое стекирование, статическую маршрутизацию, поддержку многоадресных групп и расширенные функции безопасности. Все это делает данное устройство идеальным гигабитным решением уровня доступа.

Коммутаторы серии DGS-3120-24TC/48TC оснащены 20 или 44 портами 10/100/1000 Мбит/с Gigabit Ethernet и 4 комбо-портами 1000BASE-T/SFP Gigabit Ethernet.

Коммутаторы серии DGS-3120-24PC/48PC оснащены 24 или 48 портами 10/100/1000 Мбит/с PoE Gigabit Ethernet и 4 комбо-портами 1000BASE-T/SFP Gigabit Ethernet. Коммутаторы серии DGS-3120-24SC/48SC-DC оснащены 16 портами SFP Gigabit Ethernet и 8 комбо-портами 1000BASE-T/SFP Gigabit.

Каждый порт 10/100/1000 Мбит/с коммутаторов DGS-3120-24PC/48PC поддерживает 802.3af и 802.3at Power over Ethernet. По умолчанию, общий бюджет мощности – 370 Вт, который можно увеличить до 740 Вт при использовании дополнительного источника питания DPS-700. Коммутатор поддерживает также CardReader для чтения карт памяти формата SD, позволяющий осуществить загрузку программного обеспечения и конфигурационных файлов непосредственно с SD-карты. Более того, файлы системного журнала могут быть также сохранены на карте.

Программное обеспечение Standard Image (SI) и Enhanced Image (EI)

 В комплект поставки коммутаторов входят две различные версии программного обеспечения: со стандартными (Standart Image - SI) и с расширенными (Enhanced Image - EI) функциями. Коммутаторы со стандартной версией ПО поддерживают усовершенствованные функции для построения сетей масштаба кампуса или предприятия, включая расширенные настройки Quality of Service (QoS), ограничение трафика, многоадресную рассылку уровня 2 и различные функции безопасности. Расширенная версия программного обеспечения (EI) поддерживает ERPS, Double VLAN (Q-in-Q), Ethernet OAM, Static Route, IMPB, sFlow, функции IPv6, применяемые в сетях нового поколения с поддержкой IPv6 или для приложений Triple play в сетях Metro Ethernet. В Россию коммутаторы этой серии поставляются только с Enhanced Image (EI).

Повышенная сетевая надежность

Устройства предназначены для сетей предприятий/кампуса, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность. Все модели (кроме DGS-3120-24SC-DC) поддерживают подключение внешнего резервного источника питания, обеспечивая, таким образом, непрерывную работоспособность. Также поддерживаются функции 802.1D Spanning Tree (STP), 802.1w Rapid Spanning Tree (RSTP) и 802.1s Multiple Spanning Tree (MSTP), Loopback Detection (LBD) и Broadcast Storm Control, которые увеличивают отказоустойчивость сети.

Функция G.8032 Ethernet Ring Protection Switching (ERPS) обеспечивает время восстановления после сбоя менее 50мс. Для распределения нагрузки и повышения отказоустойчивости при использовании нескольких коммутаторов имеется функция dynamic 802.3ad Link Aggregation Port Trunking.

Расширенные функции безопасности

Новейшие функции безопасности как Многоуровневые списки управления доступом (ACL), Storm Control и IP-MAC-Port Binding (IMPB) с DHCP Snooping. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя увеличению безопасности доступа. Благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Кроме того, функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения сетевых атак и защиты управляющего интерфейса коммутатора.

Политики Identity Driven Network

Механизмы аутентификации (802.1X, Управление доступом на основе Web-интерфейса (WAC) и Управление доступом на основе MAC-адресов) обеспечивают простоту развертывания сети. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL могут быть назначены каждому хосту. Кроме того, коммутатор поддерживает Microsoft® NAP (Network Access Protection). Технология NAP позволяет пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.

Управление трафиком для услуг Triple Play

Набор многоуровневых функций QoS/CoS гарантирует, что критичные к задержкам сетевые сервисы, такие как VoIP, видео-конференции, IPTV и IP-видеонаблюдение будут обслуживаться с надлежащим приоритетом. Функции Traffic Shaping обеспечивают гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки уровня 2, реализуется обработкп IPTV-приложений, пользующихся растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному интерфейсу, функция ISM VLAN отправляет потоки Multicast в специальный Multicast VLAN с целью сохранения полосы пропускания и повышения уровня безопасности сети. Профили ISM VLAN позволяют пользователям назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки быстро и легко.

Эффективное сетевое управление

Для выполнения Соглашения об уровне качества обслуживания SLA (Service Level Agreement), провайдерам необходимо стремиться к сокращению среднего времени восстановления работоспособности устройства (Mean Time to Repair - MTTR) и повышению доступности услуг. Функционал Ethernet OAM способствует решению этих проблем и позволяет провайдерам обеспечить наилучшее качество предоставляемых услуг. Коммутаторы серии DGS-3120 поддерживают стандартизированные функции OAM, включая IEEE 802.3ah, IEEE802.1ag и ITU-T Y.1731. Connectivity Fault Management (CFM) предоставляет функции наблюдения, поиска и устранения неисправностей в сетях Ethernet, позволяя контролировать соединение, изолировать проблемные участки сети и идентифицировать клиентов, к которым применялись ограничения в сети.

Технология IPv6

Коммутаторы серии являются полностью совместимыми с сетями следующего поколения на базе протокола IPv6. Они поддерживают удаленное управление IPv6 через telnet, HTTP или SNMP. Для организации защищенных IPv6-сетей используются IPv6 ACL, DHCPv6 Snooping и функции отслеживания соседей Neighbor Discovery (ND) для защиты сети от неавторизованных IPv6-клиентов.

Коммутаторы данной серии успешно прошли сертификацию IPv6 Logo Phase 2 от IPv6 Forum, глобального альянса отрасли, основным направлением деятельности которого является обеспечение внедрения и развития технологии IPv6. Программа сертификации IPv6 Ready Logo обеспечивает тестирование оборудования IPv6 на функциональную совместимость и соответствие протоколам.

Технология D-Link Green

Технологию D-Link Green позволяет использовать режим сохранения энергии, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора.

Управление

Функция D-Link Single IP Management (SIM) упрощает и ускоряет управление, поскольку существует возможность настраивать, осуществлять наблюдение и обслуживать несколько коммутаторов, подключившись к одному IP-адресу с любого компьютера с поддержкой Web-браузера. Благодаря применению этой технологии при осуществлении управления все устройства в виртуальном стеке рассматриваются как единый объект и управляются через один IP-адрес. Коммутаторы серии DGS-3120 поддерживают стандартизированные протоколы управления, включая SNMP, RMON, Telnet, Console, GUI, а также протоколы аутентификации SSH/SSL.

Характеристики:

Основное

  • Интерфейс
    • 44 10/100/1000BASE-T
    • 4 комбо-порта 10/100/1000BASE-T/SFP
  • Резервный источник питания: DPS-500/DPS-500DC
  • Консольный порт: RJ-45
  • 2 порта для стекирования
  • 1 Слот для SD-карты



Производительность

  • Коммутационная матрица: 136 Гбит/с
  • Скорость перенаправления 64-байтных пакетов: 101,19 миллионов пак/с
  • Буфер пакетов: 2 Мб
  • Flash-память: 32 Мб



Программное обеспечение

Функции стандартной версии ПО

Стекирование

  •
    • Физическое стекирование
    • Полоса пропускания для стекирования до 40 Гбит/с
    • До 6 устройств, объединенных в стек
  • Виртуальное стекирование:
    • Технология D-Link Single IP Management (SIM)
    • До 32 устройств в виртуальном стеке



Функции уровня 2

  • Таблица MAC-адресов: 16K
  • Управление потоком
    • Управление потоком 802.3x
    • Предотвращение блокировок HOL
  • Jumbo-фрейм до 13 Кбайт
  • Spanning Tree
    • 802.1D STP
    • 802.1w RSTP
    • 802.1s MSTP
    • Фильтрация BDPU
    • Root Restriction
  • Функция Loopback Detection
  • Технология Ethernet Ring Protection Switching (ERPS)
  • 802.3ad Link Aggregation
    • Макс. 32 группы на устройство/8 портов на группу
  • Зеркалирование портов
    • One-to-One
    • Many-to-One
    • На основе потока
    • RSPAN



Многоадресная рассылка уровня 2

  • IGMP Snooping
    • IGMP v1/v2/v3 Snooping
    • Поддержка 1024 IGMP-групп
    • Fast Leave на основе порта/потока
    • Report Suppression
  • Ограничение многоадресной рассылки по IP-адресам
    • до 24 профилей фильтрации IGMP, 32 диапазона адресов на профиль
  • MLD Snooping
    • MLD v1/v2 Snooping
    • Поддержка до 1024 групп
    • Fast Leave на основе порта/потока



Функции уровня 3

  • Макс. кол-во IP-интерфейсов: 16
  • ARP Proxy
  • IPv6 Neighbor Discovery (ND)



Маршрутизация уровня 3

  • До 512 маршрутов
  • До 128 записей о статической маршрутизации IPv6
  • RIP v1/v29



VLAN

  • Группы VLAN
    • Макс. 4K VLAN групп
  • GVRP
    • Поддержка 255 динамических VLAN-групп
  • Q-in-Q
  • 802.1Q Tagged VLAN
  • VLAN на основе порта
  • 802.1v Protocol VLAN
  • Voice VLAN
  • VLAN на основе MAC-адресов
  • ISM VLAN
  • Assymetric VLAN
  • Private VLAN
  • VLAN Trunking
  • Качество обслуживания (QoS)
  • 802.1p
  • 8 очередей на порт
  • Управление очередями
    • Strict Priority
    • Weighted Round Robin (WRR)
    • Strict + WRR
  • CoS на основе
    • порта коммутатора
    • VLAN ID
    • очередей приоритетов 802.1p
    • MAC-адреса
    • IPv4-адреса
    • DSCP
    • типа протокола
    • TCP/UDP-порта
    • содержимого пакета, определяемого пользователем
    • IPv6-адреса
    • класса IPv6-трафика
    • метки потока IPv6
  • Поддержка следующих действий для потоков
    • Добавление тега приоритета 802.1p
    • Добавление тега приоритета TOS/DSCP
    • Управление полосой пропускания
  • Управление полосой пропускания
    • на основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с)
    • на основе потока (Входящее/Исходящее, мин. шаг до 64 Кбит/с)



Списки управления доступом (ACL)

  • Поддержка до 1,5K правил доступа
  • ACL на основе:
    • Приоритета 802.1p
    • VLAN ID
    • MAC-адреса
    • Ether Type
    • IPv4-адреса
    • DSCP
    • Типа протокола
    • номера TCP/UDP-порта
    • содержимого пакета, определяемого пользователем
    • IPv6-адреса
    • метки потока IPv6
    • класса IPv6-трафика
  • ACL на основе времени
  • Фильтрация интерфейса CPU
  • ACL для исходящего трафика



Безопасность

  • SSH v2
  • SSL v1/v2/v3
  • Port Security
    • До 64 MAC-адресов на порт/ VLAN
  • Контроль широковещательных/ много-адресных/одноадресных штормов
  • Сегментация трафика
  • D-Link Safeguard Engine
  • Фильтрация NetBIOS/NetBEUI
  • DHCP Server Screening
  • Предотвращение атак ARP Spooofing
  • Защита от атак BDPU
  • IP-MAC-Port Binding (IMPB)



AAA

  • 802.1X
    • Управление доступом на основе порта
    • Управление доступа на основе хоста
    • Identity-Driven Policy (VLAN, ACL или QoS)
    • Authentication Database Failover
  • Управление доступом на основе Web (WAC):
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Identity-Driven Policy (VLAN, ACL или QoS)
    • Authentication Database Failover
  • Управление доступом на основе MAC-адресов (MAC):
    • Управление доступом на основе порта
    • Управление доступа на основе хоста
    • Identity-Driven Policy (VLAN, ACL или QoS)
    • Authentication Database Failover
  • Японский Web-интерфейс управления (JWAC)4
  • Guest VLAN
  • Microsoft® NAP
    • Поддержка 802.1X NAP
    • Поддержка DHCP NAP
  • Ведение учетных записей RADIUS
  • Аутентификация RADIUS и TACACS для управления доступом
  • Учетные записи с 4 уровнями привилегий



Функции D-Link Green

  • Соответствие директиве RoHS
  • Энергосбережение по статусу соединения
  • Энергосбережение по длине кабеля
  • PoE на основе времени5



Выполнение операций, администрирование и Управление (OAM)

  • Диагностика кабеля
  • 802.1ag Connectivity Fault Management (CFM)



Управление

  • Управление на основе Web-интерфейса(Поддержка IPv4)
  • Интерфейс командной строки CLI
  • Сервер Telnet (Поддержка IPv4)
  • Клиент Telnet (Поддержка IPv4)
  • Клиент TFTP (Поддержка IPv4)
  • Добавление тега PPPoE Circuit-ID
  • ZModem
  • SNMP v1/v2c/v3
  • SNMP Traps
  • Системный Журнал
  • RMON v1:
    • Поддержка 1,2,3,9 групп
  • RMON v2:
    • Поддержка группы ProbeConfig
  • LLDP
  • BootP/DHCP-клиент
  • Автоконфигурация DHCP
  • DHCP Relay
  • DHCP Relay Option 12
  • DHCP Relay Option 82
  • Файловая система Flash
  • Поддержка нескольких версий ПО
  • Поддержка нескольких версий конфигураций
  • CPU Monitoring
  • Debug Command
  • SNTP
  • Восстановление пароля
  • Шифрование пароля
  • Доверенный хост
  • Microsoft® NLB (Балансировка нагрузки сети)



MIB

  • RFC 1213 MIB II
  • RFC 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1907 SNMPv2 MIB
  • RFC 1757, 2819 RMON MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB
  • RFC 2674 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 1215 MIB Traps Convention



Соответствие стандартам RFC

  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792, 2463, 4443 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC 3513, 4291, IPv6 Addressing Architecture
  • RFC 2893, 4213 IPv4/IPv6 dual stack function
  • RFC 2463, 4443 ICMPv6
  • RFC 2462, 4862 IPv6 Stateless Address Auto



Конфигурация

  • RFC 2464 IPv6 Ethernet and definition
  • RFC 1981 Path MTU Discovery for IPv6
  • RFC 2460 IPv6
  • RFC 2461, 4861 Neighbor Discovery for IPv6
  • RFC 783 TFTP
  • RFC 854 Telnet
  • RFC 951, 1542 BootP
  • RFC 2068 HTTP
  • RFC 1492 TACACS
  • RFC 2866 RADIUS Accounting
  • RFC 2474, 3260 DiffServ
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible



Authentication Protocol (EAP)

  • RFC 2571, 2572, 2573, 2574, SNMP
  • IPv6 Ready Logo Phase 2



Функции расширенной версии ПО

Функции уровня 2

  • Ethernet Ring Protection Switching (ERSP)



Управление

  • SNMP v1/v2c/v3
    • SNMP over IPv6
  • sFlow
  • ICMPv6
  • Web-интерфейс (Поддержка IPv6)
  • Сервер Telnet (Поддержка IPv6)6
  • Клиент Telnet (Поддержка IPv6)6
  • TFTP-клиент (Поддержка IPv6)6



Физические параметры

MTBF (Часы)

292201

Уровень шума

Макс: 44.6 db

Мин: 36.4 db

Тепловыделение

229 BTU/ч

Питание на входе

100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

67,1 Вт

Размеры

440 х 310 х 44 мм

Вес

4,6 кг

Вентиляторы

Smart Fan3( > 40°C: Высокая скорость; < 35°C: Низкая скорость)

Рабочая температура

От 0° до 50° C

Температура хранения

От -40° до 70° C

Рабочая влажность

От 5% до 90% без конденсата

Влажность при хранении

От 5% до 90% без конденсата

Emission (EMI)

FCC Class A, CE Class, VCCI Class A, IC, C-Tick

Безопасность

CB, cUL, LVD

Сертификаты

IPv6 Ready Logo Phase 2

3По умолчанию вентилятор работает на низкой скорости вентилятора. При температуре выше 40° C скорость вентилятора увеличивается и остается высокой до понижения температуры до35° C.

5Поддерживается только в DGS-3120-24PC и DGS-3120-48PC

6Поддержка функции только в расширенной версии ПО R2.0 и более поздних версиях

8Функции будут доступны в следующих версиях ПО

9Функции будут доступны в следующих аппаратных версиях коммутаторов
