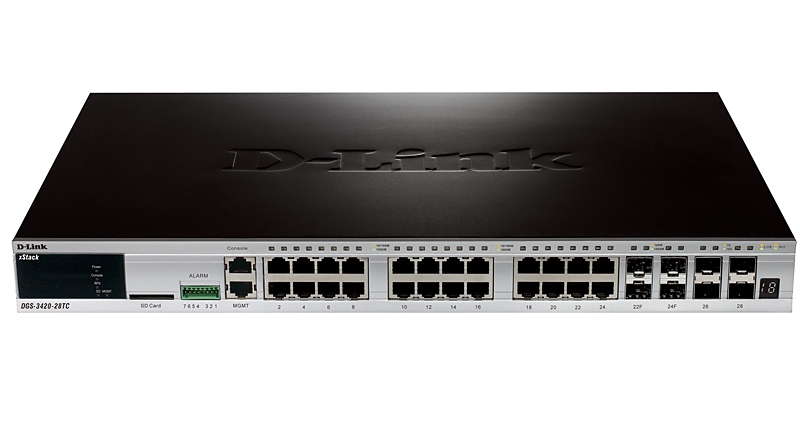

D-Link Коммутатор DGS-3420-28TC

Общие характеристики
Управляемый стекируемый коммутатор уровня 2+ с 20 портами 10/100/1000BASE-T, 4 комбо-портами 10/100/1000Base-T/SFP и 4 портами SFP+.

Коммутаторы нового поколения серии xStack DGS-3420 предоставляют сетям крупных предприятий и предприятий малого и среднего бизнеса (SMB) высокую производительность, гибкость, безопасность, а также многоуровневое качество обслуживания (QoS). Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены портами SFP и 10 Gigabit SFP+ и поддерживают расширенные функции программного обеспечения.

Устройства можно использовать в качестве устройств уровня доступа или агрегации с целью создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Провайдеры услуг могут также использовать преимущества коммутаторов с высокой плотностью портов SFP (например, DGS-3420-28SC/26SC) для формирования уровня агрегации оптической сети (FTTB).

Виртуальный стек

Встроенная поддержка технологии Single IP Management позволяет коммутатору стать частью виртуального стека и создать многоуровневую сетевую структуру с высокоскоростными магистралями и централизованным подключением серверов. В виртуальный стек объединяются устройства, расположенные в любой точке одного и того же сетевого домена, и используются дополнительные порты uplink 10-Gigabit для передачи внутристекового трафика на скорости 20 Гбит/с в режиме полного дуплекса.

Стекирование по топологии «кольцо»

В качестве альтернативы виртуальному стеку, в зависимости от используемой топологии стекирования – линейной или отказоустойчивого «кольца», пользователи могут использовать один или два порта 10 Gigabit Ethernet SFP+, для создания физического стека. В такой стек можно объединить до 12 коммутаторов серии DGS-3420 и получить, таким образом, до 576 портов Gigabit Ethernet.

Безопасность, производительность и доступность

Коммутаторы серии DGS-3420 предоставляют широкий набор функций безопасности, включая многоуровневые L2/L3/L4 списки контроля доступа и аутентификацию пользователей (802.1x) через на RADIUS сервере.

Для повышения производительности и безопасности обеспечивается поддержка VLAN, включая GVRP и стандарт 802.1Q. Для стабильной работы таких сетевых сервисов и систем как VoIP и ERP, а также проведения видеоконференций коммутатор поддерживает широкий набор функций QoS/CoS 2/3/4 уровней, которые гарантируют, что критичные к задержкам сетевые сервисы будут обслуживаться в приоритетном режиме. Для защиты коммутаторов от вредоносного трафика, вызванного активностью вирусов/червей имеется функция D-Link Safeguard Engine, обеспечивающая безопасность, надежность и доступность сети. Функция управления полосой пропускания с шагом 64 Кбит/с позволяет ограничивать полосу пропускания для каждого порта. Функция управления полосой пропускания по потокам позволяет настраивать типы обслуживания на основе определенных IP-адресов или протоколов.

Поддержка технологии IPv6

Поддержка IPv6, включая такой функционал и протоколы, как IPv6 Tunnel, ICMPv6, DHCPv6, RIPng, и т. д. Благодаря портам 10-Gigabit и поддержке IPv6 серия DGS-3420 является экономически эффективным решением, обеспечивающим совместимость с требованиями, применяемыми к IPv6 сетям будущего.

Технология D-Link Green

Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Технология D-Link Green позволяет использовать режим сохранения энергии, Smart Fan, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора.

Характеристики:

Интерфейс

  • 20 портов 10/100/1000BASE-T
  • 4 комбо-порта 10/100/1000BASE-T/SFP
  • 4 порта SFP+



Резервный источник питания



Порты

  • Консольный порт: RJ-45
  • Управляющий порт: 10/100BASE-T
  • Сигнальный порт
  • Слот для SD-карты



Производительность

  • Коммутационная матрица: 128 Гбит/с
  • Скорость перенаправления пакетов: 95,24 миллионов пак/с
  • Буфер пакетов: 2 Мб
  • Таблица MAC-адресов: 16 K записей
  • Таблица маршрутизации IPv4/v6: 1К/512 записей
  • Размер таблицы коммутации L3 IPv4/v6: 2K/1K записей
  • Размер Jumbo Frame: 13000 байт



Функции программного обеспечения

Возможности стекирования

  • Поддержка виртуального стекирования
    • D-Link Single IP Management
    • До 32 устройств, объединенных в виртуальный стек
    • Ширина полосы пропускания до 20 Гб
  • Физическое стекирование
    • Технология стека поддерживает «цепь» и «кольцо»
    • Полоса пропускания до 40 Гб
    • До 12 устройств на стек



Функции уровня 2+

  • Таблица MAC-адресов: 16K
  • Управление потоком
    • Управление потоком 802.3x
    • Предотвращение блокировок HOL
  • Размер пакетов Jumbo Frame: до 12 Кбайт
  • IGMP snooping
  • IGMP v1/v2/v3 Snooping
    • IGMP v1/v2/v3 Snooping
    • Поддержка до 960 Snooping групп
    • IGMP Fast Leave на основе портов/хостов
  • MLD Snooping
    • MLD v1/v2 Snooping
    • Поддержка до 480 Snooping групп
    • MLD Snooping Fast Leave на основе хостов
  • Spanning Tree
    • 802.1D-2004 STP
    • 802.1w RSTP
    • 802.1Q-2005 MSTP
    • Фильтрация BPDU
    • Root restriction
  • Функция Loopback Detection
  • 802.3ad Link Aggregation
  • Максимум 32 группы на устройство
    • 8 портов Gigabit или 2 порта 10G на устройство
  • Зеркалирование портов:
    • Поддержка 4 групп зеркалирования
    • Режим One-to-One
    • Режим Many-to-One
    • Flow-based Mirroring
    • RSPAN
  • L2 Protocol Tunneling
  • ERPS (Ethernet Ring Protection Switching)



VLAN

  • VLAN Group
    • Максимальное количество статических групп VLAN - 4K
    • Максимальное количество динамических групп VLAN - 255
  • 802.1Q Tagged VLAN
  • 802.1v Protocol VLAN
  • GVRP
  • Функция Double VLAN (Q-in-Q)
    • Port-based Q-in-Q S
    • Selective Q-in-Q4
  • Функция MAC-based VLAN
  • VLAN Trunking
  • 802.1Qbb4



Функции 3 уровня

  • Количество IP-интерфейсов: 256
  • Loopback interface
  • IPv6 Tunneling
  • Proxy ARP
  • Gratuitous ARP



Маршрутизация 3 уровня

  • До 1 К записей маршрутизации устройств с использованием протоколов IPv4/v6
    • Макс. 1K для маршрутов IPv4
    • Макс. 512 для маршрутов IPv6
  • До 8K всех пересылаемых записей устройств по протоколам IPv4/v6 L3
    • Макс. 2K записей для IPv4
    • Макс. 1K записей для IPv6
  • До 256 записей статической маршрутизации для IPv4, до 128 записей для IPv6
  • RIP v1/v2
  • RIPng



QoS (Quality of Service)

  • 802.1p Class of Service (CoS)
  • 8 очередей
  • Обработка очередей
    • Режим Strict
    • Режим Weighted Round Robin (WRR)
    • Режим Strict +WRR
  • CoS на основе
    • Порта коммутатора
    • VLAN ID
    • Очередей приоритетов 802.1p
    • MAC-адрес
    • IPv4/v6-адреса
    • DSCP
    • Типа протокола
    • Класса трафика IPv6
    • Метки потока IPv6
    • Номера портаTCP/UDP
    • Содержимого пакетов, определяемых пользователем
  • Поддержка следующих действий для потоков
    • Смена приоритета 802.1p
    • Смена TOS/DSCP
    • Управление полосой пропускания
      • На основе портов (Ingress/Egress, минимум – 64 Кбит/с)
      • На основе потока (Ingress, минимум – 64 Кбит/с)
  • QoS по расписанию



ACL (Списки управления доступом)

  • Ingress ACL: поддержка до 6 профилей и 256 правил на профиль
  • Egress ACL: поддержка до 4 профилей и 128 правил на профиль
  • ACL на основе
    • Очередей приоритетов 802.1p
    • VLAN ID
    • MAC-адресов
    • Ether Type
    • IPv4/v6-адрес
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Класса трафикаIPv6
    • Метки потока IPv6
    • Содержимого пакетов, определяемых пользователем
  • Статистика ACL
  • ACL по расписанию
  • CPU interface filtering



Безопасность

  • SSHv2
  • SSL v1/v2/v3
  • Функция Port Security (до 64 MAC-адресов на порт)
  • Управление широковещательным/ многоадресным / одноадресным штормом
  • Traffic segmentation
  • Функция IP-MAC-Port Binding
    • Проверка ARP-пакетов
    • Проверка IP-пакетов
    • DHCP Snooping
    • DHCPv6 и NDP Snooping
    • До 500 записей на устройство
  • D-Link Safeguard Engine
  • DHCP Server Screening
  • CPU Interface Filtering
  • Предотвращение ARP Spoofing атак
  • Защита от атак BDPU



AAA

  • 802.1X
    • Управление доступом на основе портов
    • Управление доступом на основе хостов
    • Динамическое назначение VLAN
  • Управление доступом на основе Web (WAC)
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Динамическое назначение VLAN
  • Управление доступом на основе MAC-адресов (MAC)
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Динамическое назначение VLAN
  • Японский контроль доступа на основе WEB-интерфейса
  • Microsoft NAP
    • Поддержка 802.1X NAP
    • Поддержка DHCP NAP
  • Guest VLAN
  • Аутентификация для доступа к коммутатору RADIUS и TACACS+
  • Учетные записи с 4-мя уровнями привилегий



Управление

  • Web-интерфейс
  • Интерфейс командной строки (CLI)
  • СерверTelnet
  • Клиент Telnet
  • TFTP-клиент
  • ZModem
  • SNMP v1/v2c/v3
  • SNMP Trap
  • System Log
  • RMON v1
    • Поддержка групп 1,2,3,9
  • RMON v2
    • Поддержка ProbeConfig
  • sFlow
  • LLDP/LLDP-MED
  • BootP/DHCP-клиент
  • Автонастройка DHCP
  • DHCP Relay
  • DHCP Relay Option 60; 61
  • DHCP Relay Option 82
  • DHCP-сервер
  • Файловая система Flash
  • Поддержка множества копий ПО (Multiple Images)
  • Поддержка множества копий конфигураций (Multiple Configurations)
  • Слежение за загрузкой CPU
  • Команда отладки
  • SNTP
  • ICMPv6
  • DHCPv6 Client
  • DHCPv6 Relay
  • DHCPv6 Server
  • Доверенный хост
  • Настройка MTU
  • Microsoft® NLB Support
  • UDP helper



OAM

  • 802.3ah Ethernet Link OAM
  • 802.3ah D-Link Extension: D-Link



Unidirectional Link Detection (DULD)

  • IEEE1588 Precision Time Protocol (PTP)
  • Диагностика кабеля
  • Connectivity Fault Management (CFM)
  • ITU-T Y.1731



Green

  • Сокращение энергопотребления в зависимости от статуса соединения и длины кабеля
  • PoE по расписанию



Стандарты MIB/IETF

  • RFC1213 MIB-II
  • RFC1493 Bridge MIB
  • RFC1907 SNMPv2 MIB
  • RFC2571~2576 SNMP MIB
  • RFC1271, 2819 RMON MIB
  • RFC2021 RMON v2 MIB
  • RFC2665 Ether-like MIB
  • RFC2668 MAU MIB
  • FC2674 802.1p MIB
  • RFC2233, 2863 IF MIB
  • RFC2618 RADIUS Authentication Client MIB
  • RFC1724 RIP v2 MIB
  • RFC2096 IP Forwarding Table MIB (CIDR)
  • RFC2620 RADIUS Accounting Client MIB
  • Ping MIB
  • Traceroute MIB
  • D-Link Private MIB
  • RFC768 UDP
  • RFC783 TFTP
  • RFC791 IP
  • RFC793 TCP
  • RFC826 ARP
  • RFC854 Telnet
  • RFC951, 1542 BootP
  • RFC2068 HTTP
  • RFC3056, 5214 IPv6 Tunnel
  • RFC2138 RADIUS
  • RFC2139 RADIUS Accounting
  • RFC1492 TACACS
  • RFC3176 sFlow
  • RFC2598 DiffServ Expedited Forwarding



Физические параметры

MTBF (Часы)

287763

Уровень шума

При рабочей температуре: менее 30°C: < 38.7dB, 30°C и более: < 46.5dB

Тепловыделение

200,5 BTU/ч

Питание на входе

100-240 В переменного тока, 50/60Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

58,8 Вт

Размеры

441 x 310 x 44мм

Вес

4,12 кг

Вентиляция

Smart Fan ( > 39˚ C: Высокая скорость; < 36˚ C: Низкая скорость)3

Рабочая температура

0-50°C

Температура хранения

-40-70°C

Рабочая влажность

10%-90% RH

Влажность при хранении

5% ~ 90% RH

Emission (EMI)

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick

Безопасность

CB, cUL, LVD

Сертификаты

IPv6 Ready Logo Phase 2

3 По умолчанию установлена низкая скорость вентилятора. При температуре выше 40˚ C скорость вентилятора увеличивается и остается высокой до понижения температуры до 35˚ C.

4 Функции будут доступны после обновления ПО
