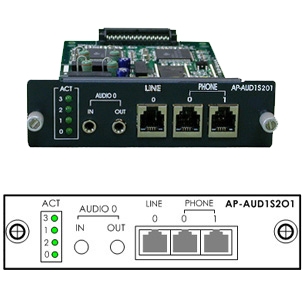

AddPac VoIP-модуль AP-AUD1S2O1

Общие характеристики
Интерфейсный модуль для VoIP аудио трансляции. Непосредственное подключение к усилителям.

AddPac AP-AUD1S2O1 — высокотехнологичный мульти-сервисный модуль, позволяющий в кротчайшие сроки организовать аудио вещание, при этом источником аудио сигнала могут быть как стационарные акустические системы, так и мобильные абоненты, телефонные линии, и абоненты, подключенные напрямую к FXS портам. Может устанавливаться в модели (VoIP шлюзы): AP1601, AP2110, AP2120, AP2520, AP2620, AP2850, AP2830. Аварийное оповещение возможно с обыкновенного телефона, без посещения студии вещания.

Система вещания

Источники аудио сигнала подключаются к порту Audio In, а Audio Out — используется для контроля качества сигнала. При подключении телефонной линии к FXO (1) порту источником сигнала может выступать любой абонент телефонной сети, а абоненты, подключенные напрямую к FXS (2) портам могут одновременно использовать сервисы VoIP и системы оповещения.

Система контроля доступа с IVR меню

Для доступа абонента телефонной сети к системе вещания, необходимо пройти процедуру авторизации. Одним из компонентов системы вещания является сервер, с поддержкой IVR. В качестве сервера могут быть использованы: AP3120, AP1601, AP2520. После того как звонок из телефонной сети попадает на FXO порт — пользователю проигрывается сообщение о необходимости ввода пароля. Если процедура авторизации пройдена успешно, то абонент получает доступ к системе оповещения.

Запись IVR

Сервер AP3120 поддерживает запись и хранение IVR в случае если необходимо изменить сообщения или проиграть эти сообщения по заданному расписанию. Для хранения сообщений на сервере AP3120 выделены 4 MB ППЗУ.

Резервирование в случае проблем, связанных с работой сети

В случае отказа сети, абонент может дозвониться до терминала или севера, используя подключение к телефонной сети (FXO порт).

Основные характеристики

  • 1 FXO порт для удаленного доступа к системе мобильных абонентов и абонентов телефонной сети (RJ11)
  • 1 порт AUDIO 0 для подключения микрофона и усилителя
  • 2 FXS порта для предоставления сервиса VoIP
  • Контроль доступа и система IVR
  • Одновременная поддержка сервисов аудио вещания и VoIP
  • Высокое качество голоса, обеспечиваемое реализацией стандартных и специальных алгоритмов QoS
  • Светодиоды для визуальной диагностики



Сравнение модулей системы аудио вещания

  AP-AUDIO2  AP-AUD1S3  AP-AUD1S2O1  AP-MP3
Качество Телефонная линия Телефонная линия Телефонная линия CD
Частота дискретизации 8KHz 8KHz 8KHz 22.5 KHz(29Kbps: 16Khz)
FXS порты
FXO порты
Порт для подключения микрофона Support Support Support Support
Оповещение мобильных абонентов Not Support Not Support Support Not Support
Подключение наушников Not Support Not Support Not Support Support
Терминальное оборудование аудио вещания Support Support Support Support



Таблица совместимости VoIP продуктов с модулем AP-AUD1S2O1

  AUDIO
AP1601 AUDIO2 AUD1S3 AUD1S2O1 MP3
AP2110 AUDIO2 AUD1S3 AUD1S2O1 MP3
AP2120 AUDIO2 AUD1S3 AUD1S2O1 MP3
AP2520R AUDIO2 AUD1S3 AUD1S2O1 MP3
AP2520G AUDIO2 AUD1S3 AUD1S2O1 MP3
AP2830 AUDIO2 AUD1S3 AUD1S2O1 MP3
AP2850 AUDIO2 AUD1S3 AUD1S2O1 MP3
AP3100 AUDIO2 AUD1S3 AUD1S2O1 MP3
