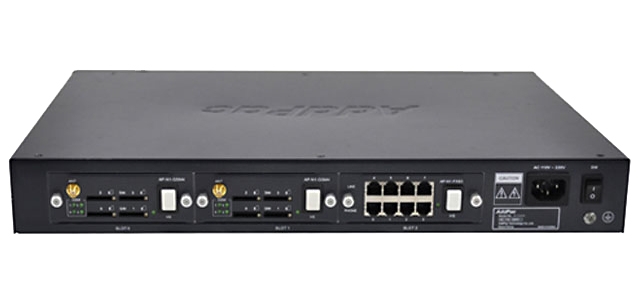

AddPac Голосовой шлюз GSM AP-GS2000

Общие характеристики
Высокопроизводительное, многофункциональное межсетевое оборудование для крупных компаний.

Шлюз AP-GS2000 предназначен передачи голосового трафика между VoIP- и GSM-сетями, а также оборудуется интерфейсами для подключения как к цифровым, так и к аналоговым линиям связи.

В базовом исполнении представляет собой шасси с двумя портами Fast Ethernet, слотами для установки аналоговых модулей FXS и FXO (по восемь линий) и FXO/FXS (4/4 линии), а также интерфейсных GSM-модулей (четыре канала) наряду с ISDN PRI. Трафик между подключенными линиями передается этими шлюзами в любых направлениях.

Базовое шасси имеет три универсальных слота для инсталляции интерфейсных модулей, так что в этом мультишлюзе возможна организация до двенадцати VoIP-GSM каналов.

Основные функции

  • Межсетевой шлюз - мультишлюз в базовой комплектации представляет собой VoIP (SIP/H.323) - GSM шлюз, который может быть дополнен аналоговыми интерфейсными модулями. Трафик транслируется между подключенными линиями в любых направлениях.
  • Многоканальная универсальная система –  обеспечивает многоканальную связь по интерфейсам GSM, FXO и FXS
  • Масштабируемость - число беспроводных каналов связи в данном мультишлюзе можно изменять за счет добавления интерфейсных модулей в базовое шасси. Это могут быть интерфейсные модули 4xGSM, цифровой модуль E1/T1, аналоговые модули 8xFXS и 8xFXO, а также модуль 4FXO/4FXS.
  • Поддержка протоколов H.323, SIP и MGCP - одновременная, дополнительный апгрейд ПО не требуется
  • Функция автоматического вызова номера BabyCall – это способ упрощения процедуры вызова телефонного номера, который набирается чаще всего.
  • Белые и черные списки – эта функция реализует задание ограничений на использование линий связи для конкретных номеров, установку лимитов и ограничений, добавление сервисов для целых групп абонентов или отдельных привилегированных пользователей.
  • Функции обратного вызова GSM CallBack и Web Callback
  • Маршрутизация по наименьшей стоимости (Least Cost Routing, LCR) — интеллектуальная система маршрутизации вызовов гарантирует автоматический выбор самого дешевого пути осуществления исходящего звонка.
  • SMS сервер — этот сервис, реализованный в шлюзе, поддерживает отправку/прием SMS сообщений через встроенный web интерфейс на английском, русском, корейском и испанском языках.
  • USSD запросы — шлюз способен высылать по запросу текущее состояние баланса лицевого счета при условии использования pre-paid тарифов на установленных SIM картах и поддержки этой услуги GSM оператором.
  • VoIP шлюз для организации связи по сетям передачи данных с высокой производительностью
  • Факсимильная передача данных – согласно рекомендации T.38 G3 FAX
  • Дистанционное управление на основе web
  • Удаленный апгрейд ПО с использованием протоколов FTP/TFTP
  • Операционная система APOS гарантирует функциональность, масштабируемость и стабильность работы шлюза с поддержкой контроля QoS
  • Поддержка маршрутизации согласно рекомендации IEEE 802.1Q наряду со статической маршрутизацией
  • Поддержка протокола PPPoE (Point to Point Protocol over Ethernet)
  • Расширенные возможности контроля QoS для голосового трафика
  • Поддержка протокола SNMP v2 для управления оборудованием и его контроля
  • Поддержка списков доступа (IP Access-List)
  • Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP
  • Сетевое управление: доступны SNMP агент (MIB v2); протокол Telnet; web управление на основе HTTP сервера



Технические характеристики

Базовое шасси

  • Универсальные слоты: четыре слота
  • Интерфейсный модуль VoIP - предустановленный
  • Процессоры - RISC микропроцессор (CPU) и DSP процессор для обработки голоса
  • Память: системная емкостью 4 Мбайт, Flash
  • Основная память емкостью 64 Мбайт SDRAM
  • Консольный порт RS-232C (один разъем RJ45)



VoIP

  • Порты – два 10/100 Мбит/с Fast Ethernet (два разъема RJ45)
  • Поддержка протоколов H.323 и SIP - одновременная
  • Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности в соответствии с рекомендацией ITU-T H.235
  • Алгоритмы сжатия голосового трафика: g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
  • Возможности голосовой обработки: VAD, DTMF, CNG, G.168, T.38 G3 FAX
  • Совместимость с ITU-T H.323 Gateway, Gatekeeper
  • Возможности контроля QoS для голосового трафика - расширенные



GSM

  • Интерфейсная GSM карта - AddPac-AP-GS-GSM4
  • GSM модуль: четыре от Telit (четыре голосовых канала)
  • Рабочая частота: GSM 900/1800/1900 МГц
  • Функция горячей замены модуля hot-swap - доступна
  • Чувствительность: - 105дБм
  • Тип SIM карты: 3V small
  • Антенный разъем типа SMA (f)



Антенна

  • Внешняя всенаправленная антенна на магнитной основе с кабелем длиной 1 м, усиление: 3,5 дБ; разъем SMA (m) типа
  • Сумматор: интегрированный 4/1 на GSM модуле
  • Антенна входит в комплекте поставки вместе с GSM модулем



Цифровой интерфейс

  • Интерфейсная карта Digital E1 - AddPac-GS-AP -2E1
  • Один порт RJ45
  • Функция горячей замены модуля hot-swap



Аналоговые интерфейсы

  • Интерфейсная карта на восемь FXS портов (8 разъемов RJ11), функция hot-swap - AddPac-AP-GS-FXS8
  • Интерфейсная карта на 8 FXO портов (8 разъемов RJ11), функция hot-swap - AddPac-AP-GS-FXO8
  • Интерфейсная карта с портами 4хFXS/4хFXO (восемь разъемов RJ11), функция hot-swap - AP-GS-FXS4O4



Индикация

  • Светодиодная – электропитание, статус устройства, регистрация в сети оператора



Питание

  • 110~220 В AC, 50/60 Гц, 5В 8A, 40 Вт



Физические характеристики

  • Диапазон рабочих температур: 0° - 50°C
  • Относительная влажность: 5%-95% (без конденсата)
  • Размеры (ВxШxГ): 56 x440 x 313 мм - 19" шасси
  • Масса шасси: 5 кг

AddPac

AddPac Technology — корейская компания, специализирующаяся на разработке и производстве широкого спектра оборудования для мультисервисных сетей связи следующего поколения с использованием технологий VoIP (IP-телефония),V2oIP (Voice & Video over IP), IP Broadcasting. Компания AddPac Technology ведёт свою историю с 1999 года, когда был учреждён центр исследований и разработки оборудования и решений для мультисервисных сетей нового поколения (NGN — Next Generation Networks). Первые продукты с логотипом AddPac (маршрутизаторы для IP сетей, VoIP-шлюзы) появились на рынке в 2000 году.
