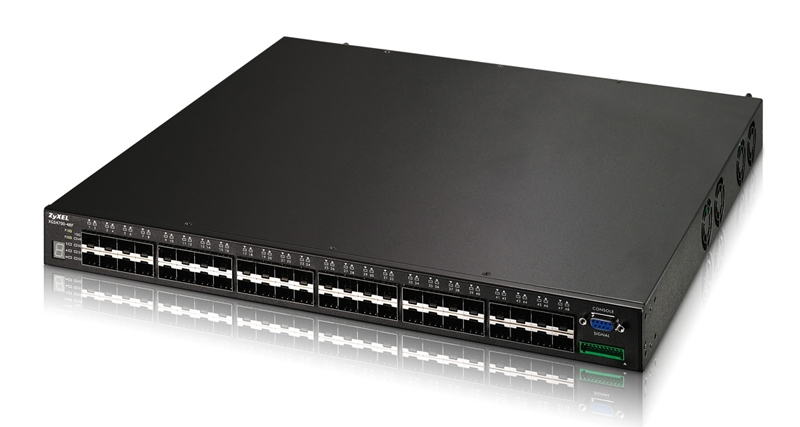

ZyXEL Коммутатор XGS4700-48F

Общие характеристики
Коммутатор L3+ Gigabit Ethernet с 48 SFP-слотами и 2 слотами расширения 10G

Коммутатор XGS4700-48F обеспечивает агрегацию трафика и построение ядра корпоративной или операторской сети на скоростях 10G Ethernet.

Оснащен 48 гигабитными SFP-интерфейсами и двумя слотами для установки модулей c 2-мя медными или оптическими интерфейсами 10G. Максимально 4 интерфейса 10G могут быть одновременно задействованы для магистральных каналов связи.

Коммутирующая матрица имеет пропускную способность 192 Гбит/с и реализует маршрутизацию и коммутацию на полной скорости интерфейсов на всех портах.

Высокая производительность обеспечивает непосредственное подключение серверов к коммутатору для передачи большого объема трафика для пользователей или организацию магистральных каналов сети предприятия.

Коммутация уровня L3+ для IPv4 и IPv6 протоколов, расширенная поддержка многоадресных рассылок IGMP IPv4, MLD IPv6, включая мультикаст-маршрутизацию DVMRP, классы обслуживания (DiffServ), поддержка протокола sFlow для мониторинга трафика, многоуровневое резервирование и высокая производительность позволяют построить широкополосную сеть для передачи видео, голоса, данных и обеспечения бесперебойной работы критичных приложений.

Коммутатор имеет два слота для установки источников питания AC или DC с резервированием и один штатный источник питания AC 220V установлен в коммутаторе. При необходимости его можно заменить в режиме горячей замены..

Основные преимущества

  • Возможность организации высокопроизводительного 10G кольца из нескольких коммутаторов для увеличения емкости портов по мере роста сети
  • Возможность двойного тегирования Selective QinQ для разделения сервисов в операторской сети, к примеру для предоставления доступа юридическим и физическим лицам
  • Общая высокая надежность сети гарантируется резервированием коммутаторов (VRRP), магистралей (транки, STP, RSTP, MSTP, MRSTP) и источников питания (вариации AC-AC, AC-DC, DC-DC)
  • Контроль всех пользовательский подключений к сети посредством Port Security, IP Source Guard и блокировка несанкционированных подключений с подменой MAC- и IP-адреса для защиты сети от кражи информации и отказа в обслуживании
  • Коммутатор предлагает набор команд, сходный с используемым в Cisco IOS, защищенное управление по протоколам SSH v1/v2 и SSL/TLS и внесетевое (out-of-band) – по интерфейсам RS-232 и Fast Ethernet, текстовые файлы конфигурации, iStacking и гибкие возможности централизованного управления с разграничением прав доступа для администраторов. Для мониторинга линий можно воспользоваться протоколом 802.3ah OAM (Operations, Administration & Management), осуществляющим проверку состояния Ethernet-каналов непосредственно на втором уровне, без использования традиционных запросов ICMP и SNMP. Все это создает дополнительные удобства для интернет-провайдеров и системных администраторов, имеющих единый центр управления сетью, и значительно увеличивает оперативность предоставления услуг
  • Разграничение прав доступа администраторов с аутентификацией на RADIUSTacacs+ – сервере создают уровни ответственности при изменении конфигурации и мониторинга, а также предотвратят внесении несанкционированных изменений в настройки



Рекомендации к применению

  • На уровне ядра и агрегации в корпоративной сети с подключением коммутаторов доступа по оптическим или медным SFP-трансиверам.
  • Для объединения удаленных офисов и хранилищ данных по магистральным 10G интерфейсам
  • Для расширения существующей сети с организацией высокопроизводительного стека внутри одного сегмента сети



Характеристики

Интерфейсы

  • 48 портов  SFP Gigabit Ethernet
  • 2 cлота для модуля c двумя интерфейсами 10G
  • Порт управления RJ-45



Производительность коммутатора

  • Матрица коммутации : 192 Гбит/с
  • Скорость коммутации кадров: 143 М пак/с
  • Буфер данных: 2 МБайта
  • Размер таблицы МАС-адресов: 32 000 записей
  • Таблица IPv4-адресов: 8000 записей
  • Таблица IPv6-адресов: 4000 записей
  • Размер таблицы коммутации L3 для IPv4: 12 000 записей
  • Размер таблицы коммутации L3 для IPv6: 6 000 записей
  • Количество IPv4-интерфейсов (IP Domain): 128
  • Количество IPv6-интерфейсов (IP Domain): 64



Управление трафиком и QoS (качество обслуживания)

  • Ограничение скорости передачи данных на каждом порту с шагом 64 кбит/с : Rule-based/Port-based bandwidth control
  • Алгоритм Two-Rate-Three-Color для ограничения скорости передачи
  • Параметры указания пиковой и гаратированной скорости передачи данных CIR/PIR for bandwidth control
  • Port-based egress traffic shaping
  • Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)
  • 8 очередей приоритетов на порт 802.1p
  • Алгоритм обработки очередей: WFR (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm
  • Перемаркировка меток DSCP в 802.1p
  • Static multicast
  • Обработка многоадресной рассылки IGMP/IGMP snooping v1, v2, v3
  • IGMP throttling - ограничение количества разрешенных мультикаст потоков
  • IGMP snooping fast leave
  • IGMP snooping statistics - статистика работы функции IGMP Snooping
  • Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration)
  • Congestion control на всех портах
  • Selective QinQ
  • PPPoE Intermediate Agent



IP маршрутизация

  • 128 домена IP маршрутизации
  • 2000 записей в таблице IP маршрутизации
  • Проколы динамической маршрутизации RIP v1, v2
  • Статическая маршутизация IPv4 и IPv6
  • DHCP(Dynamic Host Configuration Protocol — протокол динамической конфигурации узла): server/relay
  • OSPF summary address (Open Shortest Path First) — протокол динамической маршрутизации, summary address
  • DVMRP - Протокол удаленной векторной многоадресной маршрутизации
  • ECMP (Equal Cost Multi-Path)
  • VRRP (Virtual Router Redundancy Protocol)
  • Dual stack - IPv4 b IPv6
  • DHCPv6: клиент и ретранслятор (relay)
  • ICMPv6
  • IPv6 Path MTU discovery
  • NDP (Neighbor Discovery Protocol): host и router
  • IPv6 stateless auto-configuration: host и router
  • Поддержка политики маршрутизации Policy Route для более гибкой настройки маршрутизации пакетов
  • IP port moving - перемещение IP адреса



Агрегация каналов

  • IEEE 802.3ad объединение каналов LACP
  • Статическое объединение агрегированных портов
  • До 12 групп агрегации, до 8 портов в каждой группе
  • Алгоритм объединения каналов на базе поля source/destination IP протокола



Устойчивость сети

  • IEEE 802.1w Rapid Spanning Tree Protocol(RSTP)- быстрый протокол покрывающего дерева
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)- множественный протокол покрывающего дерева
  • Redundant power - резервный источник питания
  • Switch CPU Protection - защита процессора коммутатора



Безопасность

  • Виртуальные сети VLAN IEEE 802.1Q на базе тега (tag-based) и на базе порта (port based)
  • Поддержка протокола GVRP для автоматической регистрации VLAN
  • 4000 статических записей VLAN, до 4000 динамических записей VLAN
  • Поддержка всего диапазона номеров PVID VLAN
  • VLAN isolation
  • VLAN на базе IP протокола
  • VLAN counter - счетчик VLAN
  • VLAN searc h- поиск VLAN
  • VLAN translation- трансляция VLAN.
  • VLAN MAC limit
  • Intrusion Lock
  • MAC freeze - функция привязки МАС адресов к порту коммутатора
  • MAC search- поиск МАС адреса
  • MAC filtering
  • Port security
  • Ограничение количества MAC адресов на порту
  • IP source guard
  • Loop guard
  • RADIUS MAC login
  • Фильтрация IPv4 и IPv6
  • Фильтрация TCP/UDP
  • BPDU transparency
  • Аутентификация 802.1x на базе порт, назначение VLAN и полосы
  • TACACS+
  • Layer 2 protocol tunneling - тунелирование L2 протоколов
  • Guest VLAN для предоставления пользователям ограниченного доступа к сети
  • Private VLAN
  • Err-Disable и CPU Protection



Управление и мониторинг

  • Поддержка защищенного управления Web, Telnet, Local (RS-232)
  • Двухуровневое управление SNMP read/write community
  • Множественные сессии управления с разделением уровня доступа
  • SSH v1/v2
  • SSL/TLS
  • Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств
  • Поддержка протоколов SNMP v1, v2c, v3
  • IP управление: static IP или DHCP client
  • Четыре RMON groups 1, 2, 3, 9 (history,statistics, alarms and events)
  • Зеркалирование портов (port mirroring) по направлениям: source/destination/both
  • IEEE 802.1ag CFM
  • IEEE 802.1AB LLDP
  • sFlow
  • Поддержка DDMI для SFP-трансиверов (включая MIB файлы)



ACL - списки доступа

  • На основе MAC address
  • На основе VLAN
  • На основе IPv4 & IPv6 address
  • На основе protocol type
  • На основе TCP/UDP type
  • На основе DSCP



Поддерживаемые MIB (Management Information Base)

  • RFC 1066 TCP/IP-based MIB
  • RFC 1213, 1157 SNMP v2c/v3 MIB
  • RFC 2011, 2012, 2013 SNMP v2 MIB
  • RFC 1493 bridge MIB
  • RFC 2674 bridge MIB extension
  • RFC 1643 Ethernet MIB
  • RFC 2358 Ethernet-like MIB
  • RFC 1757 RMON group 1, 2, 3, 9
  • RFC 2819, 2925 Remote Management MIB
  • RFC4293 Management Information Base (MIB) for IP
  • RFC4292 IP Forwarding Table MIB
  • RFC4022 Management Information Base for the Transmission Control Protocol
  • RFC4113 Management Information Base for the User Datagram Protocol
  • ZyXEL private MIB



Международные сертификаты

  • UL 60950-1
  • CSA 60950-1
  • EN 60950-1
  • IEC 60950-1
  • EU RoHS compliant



Физические характеристики и условия окружающей среды

  •  Масса: 5.4 кг
  • Габариты: 438(Ш) мм x 425(Д) мм x 44.5(В) мм, Исполнение 19/ 1U
  • Электропитание:
    • С питанием от переменного тока:100-240 В перем. тока, 50/60 Гц, 1,6 A макc, потребляемая мощность 143Вт.
    • С питанием от постоянного тока: -36 ~ -72 В пост. тока, 3,7 А макс, потребляемая мощность 130Вт.
  • Температура окружающей среды при работе: 0 °C – 45 °C
  • Температура окружающей среды при хранении: -10 °C – 70 °C
  • Рабочая влажность: 10 % - 90 % (отсутствие конденсации)
  • Электромагнитное излучение: FCC Part 15 (Class A), CE EMC (Class A)
  • Нормативы безопасности: UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1



Требования

  • Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с
  • 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший
  • 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший
  • 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший
  • Розетка питания 220 В переменного тока
