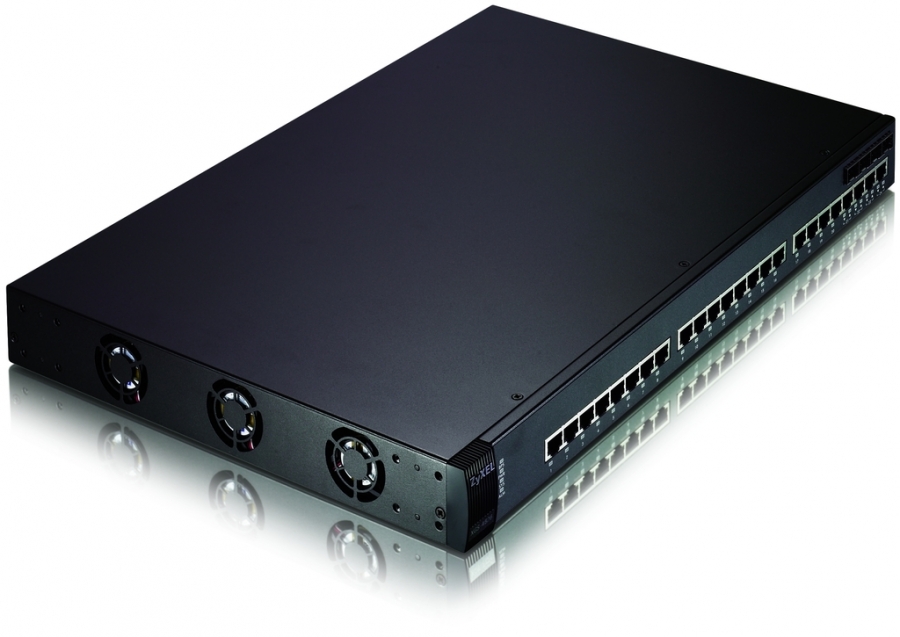

ZyXEL Коммутатор XGS-4526

Общие характеристики
24-портовый коммутатор L3+ Gigabit Ethernet с 24 разъемами RJ-45 из которых 4 совмещены с SFP-слотами и слотом расширения 10G

Коммутатор XGS-4526 обеспечивает агрегацию трафика или построение ядра корпоративной или операторской сети на скоростях 10G Ethernet. XGS-4526 оснащен 24 гигабитными медными интерфейсами, четыре из которых Dual Personality (RJ-45/SFP-слот Gigabit Ethernet), слотом для установки модуля c 2-мя медными или оптическими интерфейсами 10G.

Коммутирующая матрица имеет пропускную способность 96 Гбит/с и реализует маршрутизацию и коммутацию на полной скорости интерфейсов на всех портах. Высокая производительность обеспечивает непосредственное подключение серверов к коммутатору для передачи большого объема трафика для пользователей или организацию магистральных каналов сети предприятия.

Коммутация уровня L3+, расширенная поддержка многоадресных рассылок (включая мультикаст-маршрутизацию DVMRP), классы обслуживания (DiffServ), многоуровневое резервирование и высокая производительность позволяют построить широкополосную сеть для передачи видео, голоса, данных и обеспечения бесперебойной работы критичных приложений.

Основные преимущества

  • Возможность организации высокопроизводительного стека из нескольких коммутаторов для увеличения емкости портов по мере роста сети предприятия как по медным интерфейсам, так и по оптическим каналам связи для удаленных объектов
  • Одновременная обработка двух маркеров виртуальных локальных сетей QinQ – внутреннего, на уровне LAN (до 4094 виртуальных локальных сетей, максимально возможное число VLAN по стандарту 802.1Q), и внешнего, используемого на уровне региональной сети, позволяет обойти традиционные ограничения на число виртуальных сетей и предложить корпоративным пользователям высокоскоростные услуги L2 VPN
  • Общая высокая надежность сети гарантируется резервированием коммутаторов (VRRP), магистралей (транки, STP, RSTP, MSTP, MRSTP) и блоков питания (Backup Power System, опциональное внешнее устройство BPS-120)
  • Контроль всех пользовательский подключений к сети посредством Port Security, IP Source Guard и блокировка несанкционированных подключений с подменой MAC- и IP-адреса для защиты сети от кражи информации и отказа в обслуживании
  • Коммутатор предлагает набор команд, сходный с используемым в Cisco IOS, защищенное управление по протоколам SSH v1/v2 и SSL/TLS и внесетевое (out-of-band) – по интерфейсам RS-232 и Fast Ethernet, текстовые файлы конфигурации, iStacking и гибкие возможности централизованного управления с разграничением прав доступа для администраторов. Для мониторинга линий можно воспользоваться протоколом 802.3ah OAM (Operations, Administration & Management), осуществляющим проверку состояния Ethernet-каналов непосредственно на втором уровне, без использования традиционных запросов ICMP и SNMP. Все это создает дополнительные удобства для интернет-провайдеров и системных администраторов, имеющих единый центр управления сетью, и значительно увеличивает оперативность предоставления услуг
  • Разграничение прав доступа администраторов с аутентификацией на RADIUS –сервере создают уровни ответственности при изменении конфигурации и мониторинга, а также предотвратят внесении несанкционированных изменений в настройки



Рекомендации к применению

  • На уровне ядра и агрегации в корпоративной сети с подключением коммутаторов доступа как по оптическим SFP-трансиверам так и по медным гигабитным интерфейсам
  • Для объединения удаленных офисов и хранилищ данных по магистральным 10G интерфейсам
  • Для расширения существующей сети с организацией высокопроизводительного стека внутри одного сегмента сети



Характеристики

Интерфейсы

  • 20 портов 10/100/1000BASE-T
  • 4 совмещенных порта 10/100/1000BASE-T/SFP-слот
  • Cлот для модуля c двумя интерфейсами 10G
  • Порт управления RJ-45



Производительность коммутатора

  • Матрица коммутации : 96 Гбит/с
  • Скорость коммутации кадров: 71.5 Мбит/с
  • Буфер данных: 768 кБайт
  • Размер таблицы МАС-адресов: 8000 записей
  • Таблица IP-адресов: 2000 записей
  • Размер таблицы коммутации L3: 512 записей
  • Количество IP-интерфейсов (IP Domain): 128



Управление трафиком и QoS (качество обслуживания)

  • Ограничение скорости передачи данных на каждом порту с шагом 64 кбит/с : Rule-based/Port-based bandwidth control
  • Алгоритм Dual-Rate-Three-Color для ограничения скорости передачи
  • Параметры указания пиковой и гаратированной скорости передачи данных CIR/PIR for bandwidth control
  • Port-based egress traffic shaping
  • Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)
  • 8 очередей приоритетов на порт 802.1p
  • Алгоритм обработки очередей: WFR (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm
  • Перемаркировка меток DSCP в 802.1p
  • Static multicast
  • Обработка многоадресной рассылки IGMP/IGMP snooping v1, v2, v3
  • IGMP throttling - ограничение количества разрешенных мультикаст потоков
  • IGMP snooping fast leave
  • IGMP snooping statistics - статистика работы функции IGMP Snooping
  • Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration)
  • Congestion control на всех портах
  • Selective QinQ
  • PPPoE Intermediate Agent



IP маршрутизация

  • 128 домена IP маршрутизации
  • 2000 записей в таблице IP маршрутизации
  • Проколы динамической маршрутизации RIP v1, v2
  • Статическая маршутизация IPv4 и IPv6
  • DHCP(Dynamic Host Configuration Protocol — протокол динамической конфигурации узла): server/relay
  • OSPF summary address (Open Shortest Path First) — протокол динамической маршрутизации
  • DHCPv6: клиент и ретранслятор
  • ICMPv6
  • IPv6 Path MTU discovery
  • NDP (Neighbor Discovery Protocol): host и router
  • IPv6 stateless auto-configuration: host и router
  • Поддержка политики маршрутизации Policy Route для более гибкой настройки маршрутизации пакетов



Агрегация каналов

  • IEEE 802.3ad объединение каналов LACP
  • Статическое объединение агрегированных портов
  • До 12 групп агрегации, до 8 портов в каждой группе
  • Алгоритм объединения каналов на базе поля source/destination IP протокола



Устойчивость сети

  • IEEE 802.1w Rapid Spanning Tree Protocol(RSTP)- быстрый протокол покрывающего дерева
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)- множественный протокол покрывающего дерева
  • BPS (Backup Power System) - резервная система питания по постоянному току



Безопасность

  • Виртуальные сети VLAN IEEE 802.1Q на базе тега (tag-based) и на базе порта (port based)
  • Поддержка протокола GVRP для автоматической регистрации VLAN
  • 1000 статических записей VLAN, до 4000 динамических записей VLAN
  • Поддержка всего диапазона номеров PVID VLAN
  • VLAN isolation
  • VLAN на базе IP протокола
  • VLAN counter
  • VLAN search
  • VLAN translation
  • VLAN MAC limit
  • Intrusion Lock
  • MAC freeze - функция привязки МАС адресов к порту коммутатора
  • MAC search
  • MAC filtering
  • Port security
  • Ограничение количества MAC адресов на порту
  • IP source guard
  • Loop guard
  • RADIUS MAC login
  • Фильтрация IPv4 и IPv6
  • Фильтрация TCP/UDP
  • BPDU transparency
  • Аутентификация 802.1x на базе порта
  • TACACS+
  • Layer 2 protocol tunneling - тунелирование L2 протоколов
  • Guest VLAN для предоставления пользователям ограниченного доступа к сети
  • Private VLAN



Управление и мониторинг

  • Поддержка защищенного управления Web, Telnet, Local rs-232)
  • Двухуровневое управление SNMP read/write community
  • Множественные сессии управления с разделением уровня доступа
  • SSH v1/v2
  • SSL/TLS
  • Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств
  • Поддержка протоколов SNMP v1, v2c, v3
  • IP управление: static IP или DHCP client
  • Четыре RMON groups 1, 2, 3, 9 (history,statistics, alarms and events)
  • Зеркалирование портов (port mirroring) по направлениям: source/destination/both
  • IEEE 802.1ag CFM
  • IEEE 802.1AB LLDP
  • sFlow
  • Поддержка DDMI для SFP-трансиверов (включая MIB файлы)



ACL - списки доступа

  • На основе MAC address
  • На основе VLAN
  • На основе IPv4 & IPv6 address
  • На основе protocol type
  • На основе TCP/UDP type
  • На основе DSCP



Поддерживаемые MIB (Management Information Base)

  • RFC 1066 TCP/IP-based MIB
  • RFC 1213, 1157 SNMP v2c/v3 MIB
  • RFC 2011, 2012, 2013 SNMP v2 MIB
  • RFC 1493 bridge MIB
  • RFC 2674 bridge MIB extension
  • RFC 1643 Ethernet MIB
  • RFC 2358 Ethernet-like MIB
  • RFC 1757 RMON group 1, 2, 3, 9
  • RFC 2819, 2925 Remote Management MIB
  • RFC 4293 Management Information Base (MIB) for IP
  • RFC 4292 IP Forwarding Table MIB
  • RFC 4022 Management Information Base for the Transmission Control Protocol
  • RFC 4113 Management Information Base for the User Datagram Protocol
  • ZyXEL private MIB



Международные сертификаты

  • UL 60950-1
  • CSA 60950-1
  • EN 60950-1
  • IEC 60950-1
  • EU RoHS compliant



Физические характеристики и условия окружающей среды

  • Масса: 4.75 кг
  • Габариты: 438(Ш) мм x 310(Д) мм x 44.5(В) мм, Исполнение 19/ 1U
  • Электропитание: С питанием от переменного тока:100-240 В перем. тока, 50/60 Гц, 0,8 A макc, потребляемая мощность  72Вт.
  • Температура окружающей среды при работе: 0 °C – 45 °C
  • Температура окружающей среды при хранении: -25 °C – 70 °C
  • Рабочая влажность: 10 % - 90 % (отсутствие конденсации)
  • Электромагнитное излучение: FCC Part 15 (Class A), CE EMC (Class A)
  • Нормативы безопасности: UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1



Требования

  • Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с
  • 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший
  • 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший
  • 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший
  • Розетка питания 220 В переменного тока
