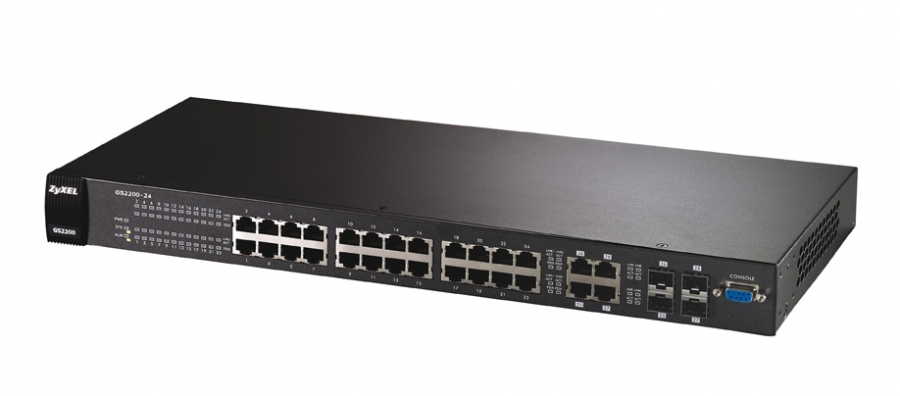

ZyXEL Коммутатор GS2200-24

Общие характеристики
24-портовый управляемый коммутатор Gigabit Ethernet с 4 SFP-слотами совмещенными с разъемами RJ-45

Серия гигабитных управляемых коммутаторов GS2200 предназначена для развертывания сетевой инфраструктуры малых и средних предприятий. Широкий набор функций защиты пользовательского трафика, приоритезация голоса и видео, управление по защищенным протоколам SSH, SSL с поддержкой IPv6 позволяет использовать эту линейку коммутаторов для различных задач передачи трафика, включая подключение серверов, настольных компьютеров, видеокамер или Wi-Fi точек доступа.

GS2200-24 предназначен для установки в 19” стойку, его высота составляет 1U. Он имеет 24 RJ-45 порта для скорости 100/1000 Мбит/c и 4 совмещенных SFP-слота для оптических интерфейсов, обеспечивает неблокируемую коммутацию со скоростью до 56 Гбит/с и скоростью передачи 41,67 миллионов пакетов в секунду, что соответствует параметрам высокоэффективной сети.

Для удовлетворения постоянно растущих требований мультимедиа-приложений и обеспечения высокого качества обслуживания устройства обладают системой управления трафиком. Пошаговая установка скорости на портах позволяет контролировать полосу пропускания и повысить эффективность работы всей сети. Коммутаторы используют протокол авторизации 802.1x, что исключает незаконное использование ресурсов сети.

Для облегчения процесса администрирования имеется возможность предоставлять привилегии доступа только определенным МАС-адресам, что исключает неавторизованный доступ к закрытым материалам. Серия GS2200 использует технологию кластерного администрирования, iStacking™ при работе с другими коммутаторами ZyXEL, поддерживающими эту технологию. Это дает возможность объединить в кластер по одному IP-адресу до 24 коммутаторов.

Кроме того, серия GS2200 поддерживает такие современные технологии коммутации 2-го уровня как использование до 4094 идентификаторов VLAN, протоколы IGMP Snooping и RSTP, улучшающие стабильность, надежность и производительность сети. Приоритезация и безопасность трафика может быть выполнена либо посредством соответствующих правил на каждом порту доступа либо с помощью списка управления доступа ACL.

Основные преимущества

  • 24 портов Gigabit Ethernet для агрегации и коммутации трафика устройств доступа и 4 порта Gigabit Ethernet для магистральных подключений
  • Безвентиляторное исполнение коммутатора, позволяет его использовать в помещениях с повышенными требованиями к шуму.
  • Безопасное подключение по протоколу 802.1x гарантирует защиту от несанкционированного доступа неавторизованных пользователей к ресурсам сети
  • Продвижение кадров jumbo frame размером до 9216 байт ускоряет передачу больших объемов информации и сокращает время обработки пакетов
  • Авторизация по протоколу TACACS+ и RADIUS
  • Возможность ограничения скорости по портам для обеспечения требуемой пропускной способностью сети, генерации тарифных планов и оптимизации работы мультимедийных приложений
  • Администрирование коммутаторов как по веб-интерфейсу и SNMP, так и по командной строке



Рекомендации к применению

  • Подключение пользователей на уровне доступа в гигабитных сетях предприятий
  • Для подключения серверов и агрегации трафика распределенных магистралей
  • В корпоративных и домовых сетях для коммутации отдельных сегментов сети



Общие характеристики
Соответствие стандартам IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 автоопределение скорости
IEEE 802.3x контроль потоков данных
IEEE 802.3ad объединение каналов LACP
IEEE 802.3ah OAM
IEEE 802.1ag CFM
IEEE 802.1p приоритезация трафика
IEEE 802.1Q виртуальные локальные сети VLAN
IEEE 802.1d связующее дерево STP
IEEE 802.1w быстрое связующее дерево RSTP
IEEE 802.1s множество связующих деревьев MSTP
IEEE 802.1x аутeнтификация пользоватeлeй
Интерфейс 24 порта 10/100/1000 BASE-T Ethernet RJ-45
4 SFP-слота совмещенных с портами 1000BASE-T
Консольный порт RS-232 DB-9
Скорость передачи данных Ethernet: 10 Мбит/с (полудуплексный режим), 20 Мбит/с (дуплексный режим)
Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим)
Gigabit Ethernet: 1000 Мбит/с (дуплексный режим)
Сетевые кабели 10BASE-T: UTP/STP Кат.3, 4, 5 EIA/TIA-568 (100 м)
100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м)
1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м)
Дуплексный/Полудуплексный режим Дуплексный и полудуплексный режимы для скоростей 10/100 Мбит/с
Определение типа кабеля На всех портах автоматическое определение типа кабеля прямой/перекрещенный (MDI/MDIX)
Производительность и управление
Коммутационная матрица Неблокируемая коммутация с пропускной способностью 56 Гбит/с
Скорость коммутации кадров 41,7 млн пак/с
Таблица MAC-адресов 16000 записей
Буфер данных 448 Кбайт
Способ коммутации C промежуточным хранением (store-and-forward)
Приоритезация трафика 8 очередей приоритетов на порт 802.1p
Приоритезация на базе DiffServ (DSCP)
Виртуальные локальные сети VLAN На уровне портов
По протоколу 802.1Q, 1000 статических и 4094 динамичеcких записей
Групповая регистрация GVRP
Private VLAN
Объединение каналов Объединение каналов 802.3ad LACP, 8 групп в каждой до 8-ми портов
Защита от сетевых петель Loop guard
Построение связующего дерева Поддержка протоколов STP, RSTP, MSTP, MRSTP
Ограничение скорости Ограничение скорости передачи данных на каждом порту с шагом 64 Кбит/с
Аутeнтификация пользоватeлeй Аутeнтификация пользоватeлeй 802.1x на уровне портов
Контроль доступа по МАС-адресу Фильтрация пакетов по МАС-адресам на каждом порту
Привязка MAC-адреса к порту
Ограничение количества MAC-адресов на каждом порту
Guest VLAN для предоставления пользователям ограниченного доступа к сети;
Безопасность IP source guard Static binding, DHCP snooping, ARP inspection
Правила для ограничения скорости, фильтрации пакетов и зеркалирования портов Задание правил по протоколам 2-, 3-, 4-уровня на основе VLAN принадлежности, MAC-, IP-адреса отправителя и получателя IPv4 и IPv6, номера порта и протокола
Многоадресная рассылка Обработка многоадресной рассылки (IGMP snooping v3)
Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration)
IGMP Thrtorrling
Контроль широковещательных штормов Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)
CPU Protection, которая позволяет ограничить скорость пакетов ARP, IGMP и BPDU, которые передаются для обработки процессору
Error-Disable Recovery, позволяющая автоматически восстановить работу портов через указанный интервал времени, в случае их отключения функциями Loop Guard, CPU Protection или Error-Disable Detect
Управление Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств
Консоль RS-232 (интерфейс командной строки)
Телнет (интерфейс командной строки)
Web-интерфейс
SNMP V2c, V3
RADIUS, TACACS+
TFTP Клиент/Сервер
Безопасность управления SSL/SSHv2
LLDP

IPv6:
o DHCPv6: клиент и ретранслятор;
o ICMPv6;
o Определение максимально-допустимого размера отправляемых пакетов (IPv6 Path MTU discovery);
o Определение отношений между соседними узлами NDP (Neighbor Discovery Protocol): хост;
o Автоматическое конфигурирование IPv6 без фиксации состояния (stateless auto-configuration): хост;
IPv4:
Статический IP-адрес или клиент/ретранслятор DHCP
Агенты MIB RFC 1213 (SNMP MIB II)
RFC 1155 (SMI)
RFC 1157 (SNMP V1)
RFC 1211 (SNMP V2 IP MIB)
RFC 2012 (SNMP V2 TCP MIB)
RFC 2013 (SNMP V2 UDP MIB)
RFC 1493 (Bridge MIB)
RFC 1643 (Ethernet MIB)
RFC 1757 (4 группы RMON 1, 2, 3, 9)
RFC 2674 (VLAN MIB)
RFC 2863 (Interface MIB)
RFC 2925 (Ping & Trace Route)
RFC4293 Management Information Base (MIB) for IP;
RFC4292 IP Forwarding Table MIB;
RFC4022 Management Information Base for the Transmission Control Protocol;
RFC4113 Management Information Base for the User Datagram Protocol;
Физические характеристики и условия окружающей среды
Вес 2,5 кг
Индикаторы На устройство: PWR (Питание), SYS (Загрузка), ALM (Тревога)
На порт 10/100 Мбит/c: LK/ACT Соединение/Активность)

На порт 1000BASE-T: LK/ACT (Соединение/Активность)
На SFP-слот 1000BASE-T: LK(Соединение), ACT (Активность)
Габариты 440(Ш) мм x 173(Д) мм x 43(В) мм,
Исполнение 19/ 1U
Электропитание AC: Внутренний источник питания от сети переменного тока 100 ... 240 В, 50/60 Гц, максимум 0.5 A
Потребляемая мощность Максимум 31 Вт
Охлаждение безвентиляторное исполнение
Температура окружающей среды при работе 0 °C – 50 °C
Температура окружающей среды при хранении -25 °C – 70 °C
Рабочая влажность 10 % - 90 % (отсутствие конденсации)
Электромагнитное излучение FCC Класс A, CE-EMC Класс А
Нормативы безопасности UL, СSA, EN, IEC



Требования

  • Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с
  • 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший
  • 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший
  • 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший
  • Розетка питания 220 В переменного тока
